Kia Sorento: расположение компонентов гидроблока
|

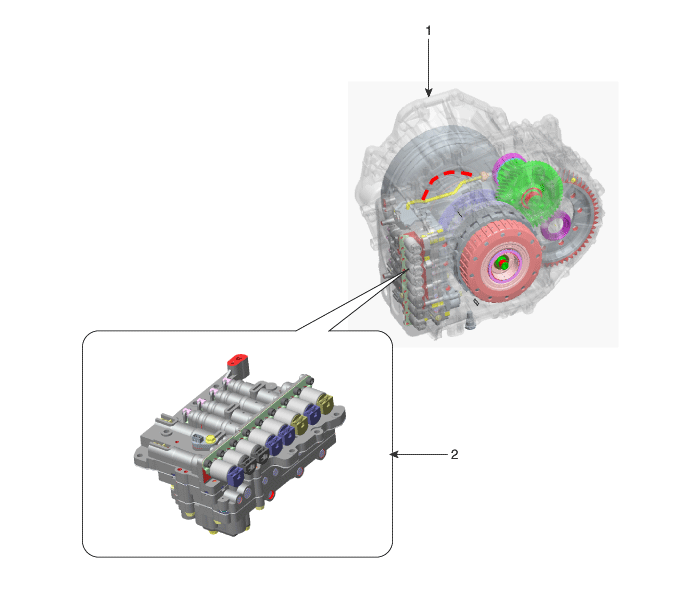

1. Автоматическая коробка передач

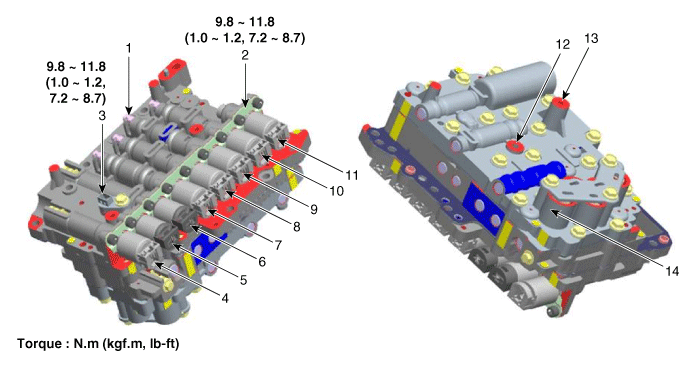

2. Сборка корпуса клапана |
|
|
1. Регулировочный винт клапана регулирования давления (PCV)
2. Кронштейн электромагнитного клапана 3. Датчик температуры масла 4. Электромагнитный клапан контроля давления в линии 5. Электромагнитный клапан SS-A (ВКЛ/ВЫКЛ) 6. Электромагнитный клапан SS-B (ВКЛ/ВЫКЛ) 7. Электромагнитный клапан управления муфтой повышающей передачи (OD/C) |
8. Электромагнитный клапан управления тормозом понижающей передачи (UD/B)
9. 26 Электромагнитный клапан управления тормозом (26/B) 10. Электромагнитный клапан управления сцеплением 35R (35R/C) 11. Электромагнитный клапан управления гидротрансформатором (T/CON) 12. Напорное отверстие LR/B 13. Напорное отверстие УД/Б 14. Аккумулятор |
|

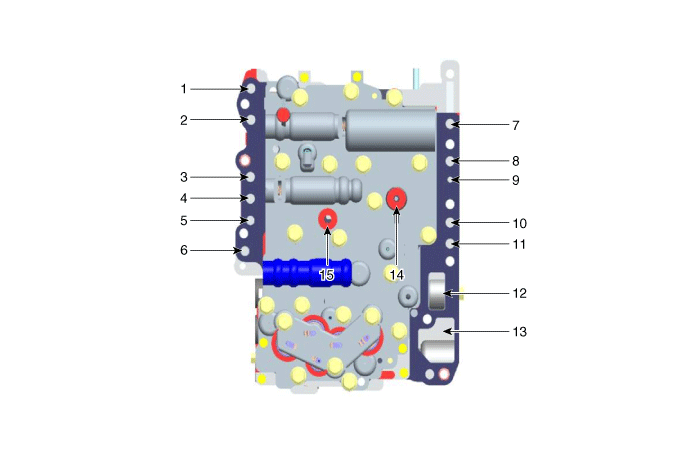

1. Охладить
2. От кулера 3. Смазка (задняя) 4. Внешний диаметр сцепления 5. Снижение давления (красный2) 6. Снижение давления (красный1) 7. Давление срабатывания демпфера 8. Демпфер оказывает давление |
9. Смазка (спереди)
10. 35R Давление сцепления 11. 26 Тормозное давление 12. От масляного насоса 13. К масляному насосу 14. Понижающая передача (UD) Тормозное давление 15. Низкое и обратное давление |
Корпус клапана
Блок клапанов необходим для управления автоматической коробкой передач и состоит из
различных клапанов, используемых для управления подачей масла от масляного насоса. Конкретно,
эти клапаны состоят из регулятора давления ...
Снятие корпуса клапана
1.
Снимите воздуховод.
(См. Механическая система двигателя — «Воздушный фильтр»)
2.
Извлеките аккумулятор и лоток аккумулятора.
...
