Kia Soul EV: Процедуры ремонта передней двери / модуля передней двери

Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Кузов (внутри и снаружи) / Передняя дверь / Процедуры ремонта модуля передней двери

Замена

1.	Снимите стекло передней двери. (См. Передняя дверь — «Оконное стекло передней двери»)

2.	Снимите наружную ручку передней двери. (См. Передняя дверь — «Внешняя ручка передней двери»)

3.	Отсоедините главный разъем передней двери (А).

4.	Ослабьте болт крепления основания наружной ручки передней двери (А).

5.	Отсоедините разъем наружного зеркала заднего вида (А).

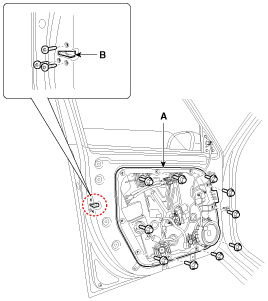

6.	Ослабьте крепежные винты защелки передней двери (В).

Ослабив крепежные болты, снимите модуль передней двери (А).

Момент затяжки :

Болт: 7,8 ~ 11,8 Н·м (0,8 ~ 1,2 кгс·м, 5,8 ~ 8,7 фунт-фут)

Винт: 7,8 ~ 10,8 Н·м (0,8 ~ 1,1 кгс·м, 5,8 ~ 8,0 фунт-фут)

8.	Снимите монтажные зажимы главного разъема передней двери (А).

9.	Снимите зажимы крепления жгута проводов модуля передней двери (А).

10.	Отсоедините разъем замка передней двери (А) и снимите монтажный зажим (В).

11.	Отсоедините разъемы и жгут проводов модуля передней двери (А).

12.	Снимите замок передней двери в сборе. (См. Передняя дверь — «Защелка передней двери»)

13.	Снимите передний динамик. (См. Электрическая система кузова — «Динамики»)

14.	Снимите электродвигатель переднего стеклоподъемника. (См. Электрическая система кузова — «Электродвигатель стеклоподъемника»)

15.

Установите в порядке, обратном снятию.

•	Нанесите достаточное количество смазки на все детали трения качения и пружины.

•	Убедитесь, что разъемы подсоединены правильно и каждый стержень надежно подсоединен.

•	Убедитесь, что дверь запирается/разблокируется и открывается/закрывается правильно.

Компоненты модуля передней двери и расположение компонентов

Расположение компонента 1. Модуль передней двери ...

Компоненты внешней ручки передней двери и расположение компонентов

Расположение компонента 1. Наружная ручка передней двери ...
