Процедуры ремонта привода впуска

осмотр

1. 1
   Выключите зажигание.
2. 2
   Отсоедините разъем привода впуска.
3. 3
   Убедитесь, что привод переходит в положение рециркуляции, когда 12 В подключено к клемме 3, а масса – к клемме 7. Убедитесь, что привод впуска переключается в положение рециркуляции воздуха при обратном подключении.



   1. -	5. Сигнал обратной связи
   2. -	6. Масса датчика
   3. Свежий воздух	7. Рециркуляционный воздух
   4. Датчик (+5В)

4. 4
   Подсоедините разъем привода впуска.
5. 5
   Включите зажигание.
6. 6
   Проверьте напряжение между клеммами 5 и 6. Спецификация

   Положение двери	Напряжение (В)	Обнаружение ошибки
   Свежий воздух	0,3±0,15	Низкое напряжение: 0,1 В или меньше Высокое напряжение: 4,9 В или более
   Рециркуляционный воздух	4,7±0,15


   Он будет сообщать о текущем положении привода органам управления.
7. 7
   Если впускной привод не работает должным образом, замените его на проверенный впускной привод и проверьте правильность работы. Использовать замените актуатор, если он работает хорошо.

Замена

1. 1
   Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите корпус перчаточного ящика. (См. Кузов — «Корпус перчаточного ящика»)
3. 3

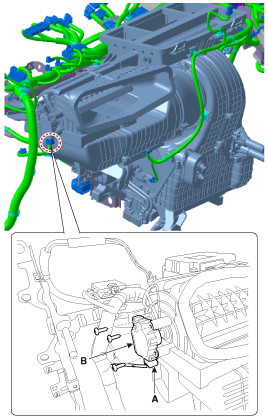

   Отсоедините разъем (А), а затем снимите привод впуска (В), предварительно ослабив крепежные винты.



4. 4
   Установите в порядке, обратном снятию.
