Kia Soul EV: Crash Pad / Main Crash Pad в сборе Процедуры ремонта

Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Кузов (внутри и снаружи) / Аварийная площадка / Процедуры ремонта главной аварийной подушки в сборе

Замена
•
Наденьте перчатки, чтобы защитить руки.
•
Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите обе стороны облицовки передней стойки.
(См. Отделка салона — «Отделка передней стойки»)
3.
Снимите обе стороны боковой обшивки капота.
(См. Отделка салона — «Боковая отделка капота»)
4.
Снимите комбинацию приборов.
(См. Электрическая система кузова — «Комбинация приборов»)
5.
Снимите нижнюю панель аварийной подушки.
(См. Crash Pad — «Нижняя панель Crash Pad»)
6.
Снимите корпус перчаточного ящика.
(См. Crash Pad — «Корпус перчаточного ящика»)
7.
Снимите аудиоблок или головное устройство AVN.
(См. Электрическая система кузова — «Аудиоблок»)
(См. Электрическая система кузова — «Головное устройство AVN»)
8.
Снимите центральную нижнюю панель аварийной подушки.
(См. Crash Pad — «Центральная панель Crash Pad»)
9.
Снимите нижнюю панель кожуха рулевой колонки.
(См. Crash Pad — «Панель кожуха рулевой колонки»)
10.
Снимите рулевое колесо.
(См. Система рулевого управления — «Рулевое колесо»)
11.
Снимите блок многофункционального переключателя.
(См. Электрическая система кузова — «Многофункциональный переключатель»)
12.
С помощью отвертки или съемника снимите нижнюю панель переключателей аварийной подушки (А).

13.
Отсоедините разъем нижнего переключателя аварийной подушки (А).

14.
С помощью отвертки или съемника снимите центральную вентиляционную панель (А) подушки безопасности.

15.
Отсоедините разъем выключателя аварийной сигнализации (А).

16.
Ослабив крепежные винты, снимите блок индикатора зарядки с помощью отвертки.

17.
Отсоедините разъем индикатора уведомления о зарядке (A).

18.
Удалите динамик твиттера.
(1)
Вставьте плоскую отвертку (C) в отверстие (B) и снимите решетку динамика Twitter (A), подняв ее отверткой.

(2)
Снимите решетку динамика Twitter (A).

(3)
Ослабив крепежные винты, снимите динамик твиттера (А).

(4)
Отсоедините разъем динамика Twitter (A).

(5)

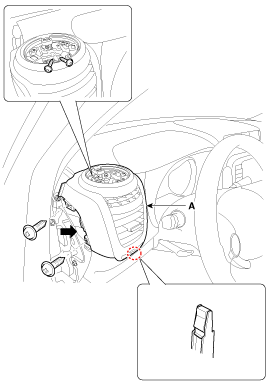

Ослабив крепежные винты, снимите боковую вентиляционную панель (A) с помощью отвертки.

19.
С помощью отвертки или съемника снимите фотодатчик (А).
20.
Отсоедините разъем фотодатчика (B).

21.
Ослабьте крепежные болты (А).
22.
Отсоедините разъем подушки безопасности пассажира (В).

23.

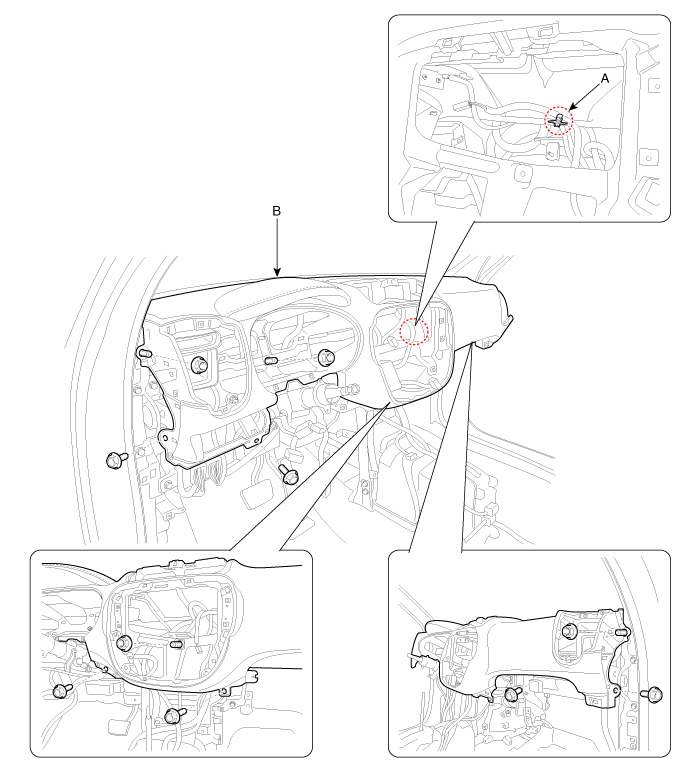

Снимите крепежный зажим (A) со стороны центральной приборной панели.
24.
Ослабив крепежные болты и гайки, снимите основную подушку безопасности в сборе (B).

•
При установке основной аварийной подушки обязательно вытащите проводка разъема динамика твиттера (А) через отверстие на боковом воздуховоде вентиляционная панель.

25.
Непосредственно перед тем, как снять основную защитную накладку, слегка приподнимите основную защитную накладку и снимите крепежные зажимы разъема динамика Twitter. (А) расположены на обоих концах.
[левый]

[Правый]

26.
Установите в порядке, обратном снятию.
•
Убедитесь, что защитная накладка правильно установлена ​​на направляющие штифты.
•
Прежде чем затягивать болты, убедитесь, что жгуты проводов аварийной подушки не пережаты.
•
Убедитесь, что разъемы подключены правильно, а провод антенны подключен правильно.
•
Введите код защиты от кражи для радио, а затем введите предустановленные радиостанции клиента.
