Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

Поддевая плоской отверткой, оберните ее защитную ленту и наклейте защитную ленту вокруг соответствующих частей, чтобы предотвратить повреждение. Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите обе стороны переднего сиденья в сборе. (См. Переднее сиденье — «Переднее сиденье в сборе»)
2. 2
   Снимите заднее сиденье в сборе. (См. Заднее сиденье — «Заднее сиденье в сборе»)
3. 3
   Снимите напольную консоль в сборе. (См. Консоль пола — «Сборка консоли пола»)
4. 4
   Снимите с обеих сторон нижнюю облицовку центральной стойки. (См. Отделка салона — «Отделка центральной стойки»)
5. 5
   Снимите боковую отделку капота с обеих сторон. (См. Отделка салона — «Боковая отделка капота»)
6. 6
   Снимите обе стороны боковой обшивки багажника. (См. Отделка салона — «Боковая отделка багажника»)
7. 7
   Снимите крышку предохранительной заглушки (А).
8. 8
   Снимите напольный ковер в сборе (B).
9. 9
   Снимите накладку заднего туннеля (В).
10. 10
    Установите в порядке, обратном снятию.

    Замените все поврежденные клипсы.

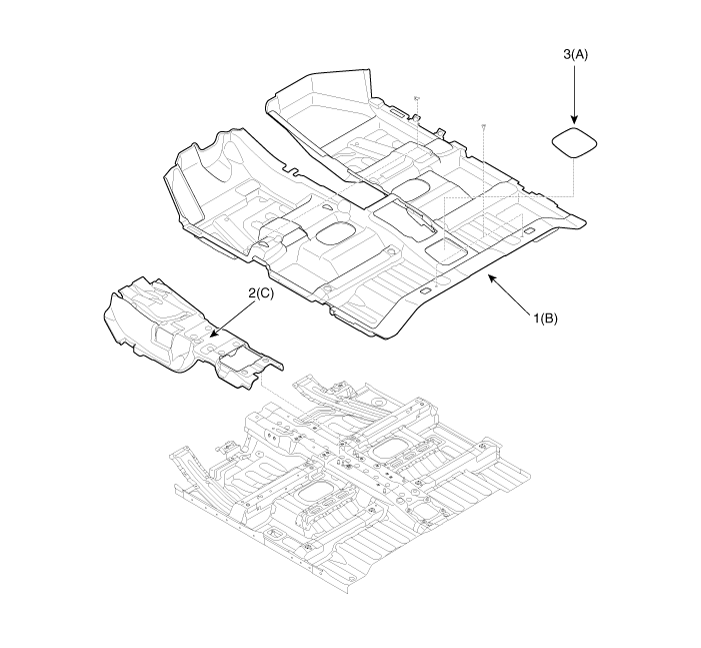

    1. Сборка напольного ковра 2. Накладка на задний туннель

    3. Крышка защитной вилки высокого напряжения
