Kia Stonic: Блок управления/управления отопителем и кондиционером (ручной)
Компоненты и обзор компонентов

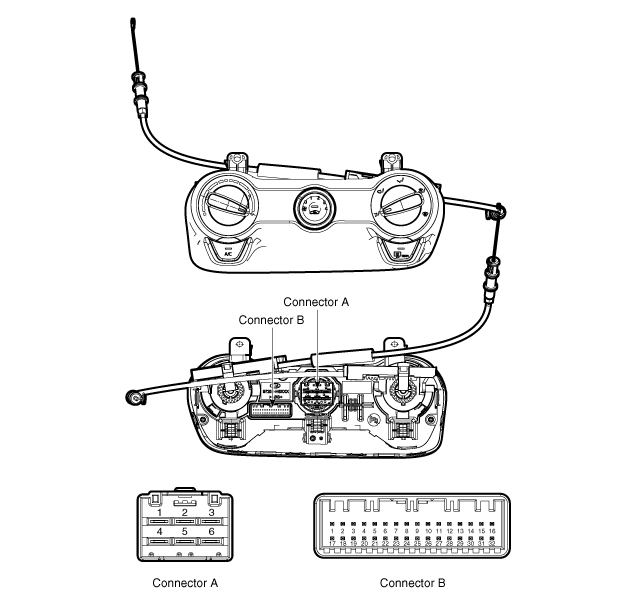

| ОБЗОР КОМПОНЕНТОВ |
НАЗНАЧЕНИЕ ШТЕКЕРНЫХ КЛЕММ
|
Нет.
|
РАЗЪЕМ А
|
ЗАГЛУШКА Б
|
|
1
|
Низкий
|
АККУМУЛЯТОР
|
|
2
|
Вместе
|
ИСГ батарея
|
|
3
|
Размеры
|
осветительные приборы (-)
|
|
4
|
Уровень вентилятора «средний/медленный»
|
Датчик (+5В)
|
|
5
|
Уровень вентилятора «средний/высокий»
|
⁻
|
|
6
|
высокий
|
Обратная связь впускного привода
|
|
7
|
|
Датчик испарителя (+)
|
|
8-й
|
Датчик температуры окружающей среды (+)
|
|
|
9
|
⁻
|
|
|
10
|
⁻
|
|
|
11
|
Привод впуска (свежий воздух)
|
|
|
12
|
Впускной привод (рециркуляция воздуха)
|
|
|
13
|
HTD
|
|
|
14
|
ЗАДНИЙ ОБОГРЕВАТЕЛЬ Ч/Б
|
|
|
15
|
Сигнал включения вентилятора в сеть
|
|
|
16
|
осветительные приборы (-)
|
|
|
17
|
IGN2
|
|
|
18
|
IGN1
|
|
|
19
|
⁻
|
|
|
20
|
Макс. сигнал вентилятора ВКЛ.
|
|
|
21
|
Реле PTC 3
|
|
|
22
|
Реле PTC 2
|
|
|
23
|
Сигнал PTC ВКЛ.
|
|
|
24
|
Блокировка выключена (+)
|
|
|
25
|
⁻
|
|
|
26
|
Шасси CAN [высокий]
|
|
|
27
|
Шасси CAN [Низкий]
|
|
|
28
|
⁻
|
|
|
29
|
ЭКВ (-)
|
|
|
30
|
ЭКВ (-)
|
|
|
31
|
датчик массы
|
|
|
32
|
Размеры
|

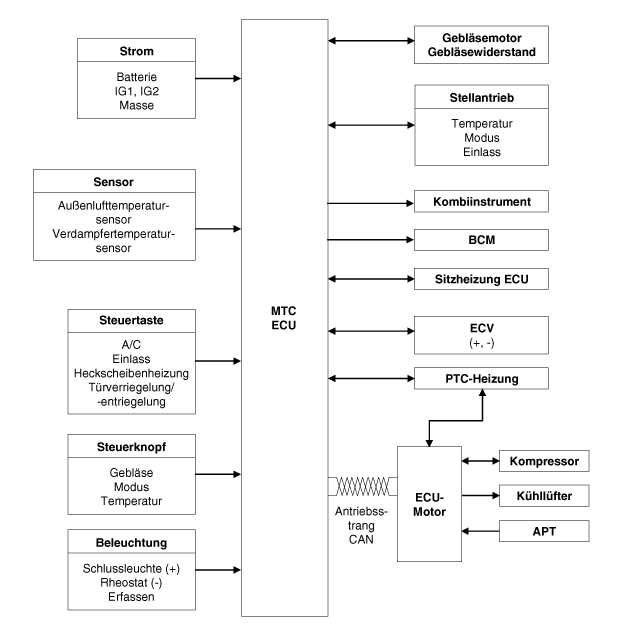

Схематические изображения
| ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА |
процедуры ремонта
| СНЯТИЕ И УСТАНОВКА |
| 1. |
Отсоедините кабель заземления аккумуляторной батареи. |
| 2. |
Снимите нижнюю облицовку приборной панели. (См. Кузов — «Нижняя отделка приборной панели») |
| 3. |
Снимите облицовку приборной панели со стороны пассажира. (См. Кузов — «Отделка передней панели [правая]») |
| 4. |
Снимите перчаточный ящик. (См. Кузов — «Корпус перчаточного ящика») |
| 5. |
Отвинтите винт и воздуховод вентиляции пространства для ног (А) со стороны водителя. срывать.
|
| 6. |
Отсоедините кабель управления режимами (А).
|
| 7. |
Отвинтите винт и воздуховод вентиляции пространства для ног (А) со стороны пассажира. срывать.
|
| 8-й. |
Отсоедините провод контроля температуры (А).
|
| 9. |
Ослабьте винты крепления, затем блок управления отоплением и кондиционированием (А) Удалить.
|
| 10 |
Отсоедините разъем (А) от блока управления кондиционером и отопителем.
|
| 11. |
Установка производится в порядке, обратном снятию. |
Модуль управления отопителем и кондиционером (FATC)
Компоненты и обзор компонентов
ОБЗОР КОМПОНЕНТОВ
НАЗНАЧЕНИЕ ШТЕКЕРНЫХ КЛЕММ
Нет.
РАЗЪЕМ А
ЗАГЛУШКА Б
1
АККУМУЛЯТОР...
