Процедуры ремонта переключателя управления IMS

Место в руководстве: Электрическая система кузова
Общая информация — 15Обслуживание — 7Механическая система двигателя — 84Электрическая система двигателя — 49Система контроля выбросов — 22Топливная система — 95Система сцепления — 28Механическая коробка передач — 21Система трансмиссии с двойным сцеплением (DCT) — 47Карданный вал и ось — 20Подвесная система — 36Рулевая система — 23Сдержанность — 39Тормозная система — 54Кузов (внутри и снаружи) — 209Электрическая система кузова — 254Отопление, вентиляция, кондиционирование воздуха — 56
8шагов
~48мин
2/5сложность
Выполнено 0 из 8

осмотр

  1. Снимите разъем переключателя управления IMS (A).

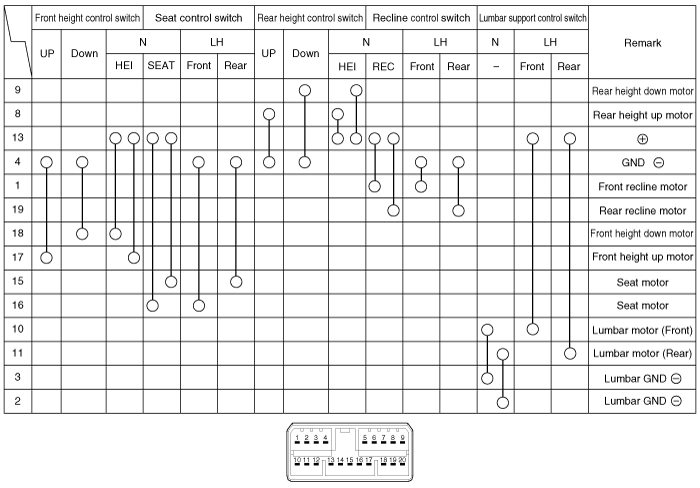

  2. Когда переключатель управления IMS находится в каждом положении, убедитесь, что непрерывность существует между терминалами ниже. Если непрерывность не соответствует указанной, замените переключатель управления IMS. Переключатель управления сиденьем водителя с электроприводом (для IMS)

Удаление

  1. Отсоедините отрицательную (-) клемму аккумуляторной батареи.
  2. Снимите внешнюю крышку щитка переднего сиденья (А). (См. Кузов — «Внешняя крышка защиты переднего сиденья»)
  3. Отсоедините разъем переключателя управления IMS (A).
  4. Снимите переключатель управления IMS (A) после ослабления крепежных винтов.

Монтаж

  1. Подсоедините разъемы и соберите переключатель управления IMS.
  2. Соберите боковую крышку сиденья.
