Процедуры ремонта

Замена

[5 дверь]

1. 1
   Снимите сетку пола багажника (А).
2. 2
   Снимите крышку напольного ящика багажного отделения (В).
3. 3
   Ослабив крепежные винты, снимите короб пола багажника. отделка (С).
4. 4
   Установите в порядке, обратном снятию.

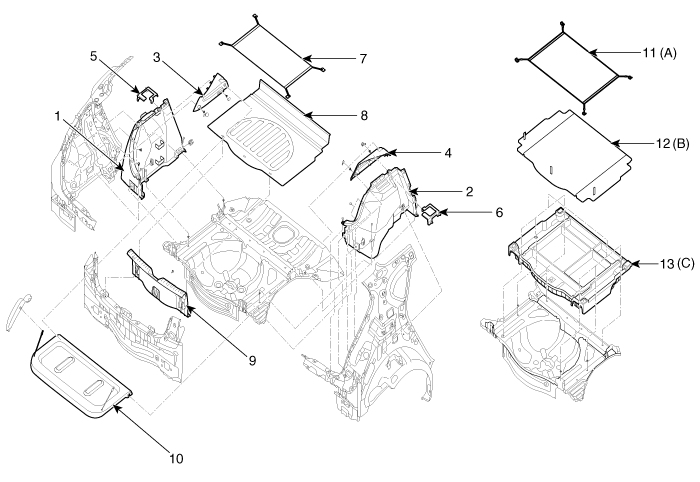

   1. Боковая обшивка багажника [левый] 2. Боковая обивка багажника [правая] 3. Боковая обивка задней полки [LH] 4. Боковая обивка задней полки [правая] 5. Кронштейн заднего ремня безопасности [левый]

   6. Кронштейн заднего ремня безопасности [Правый] 7. Багажная сетка 8. Обшивка багажника 9. Задняя поперечная обшивка 10. Накрывающая полка

   11. Сетка пола багажного отделения 12. Крышка багажного ящика в полу 13. Обшивка ящика пола багажника

1. 1
   Снимите сетку пола багажника (А).
2. 2
   Снимите крышку напольного ящика багажного отделения (В).
3. 3
   Ослабив крепежные винты, снимите короб пола багажника. отделка (С).
4. 4
   Установка обратна снятию.

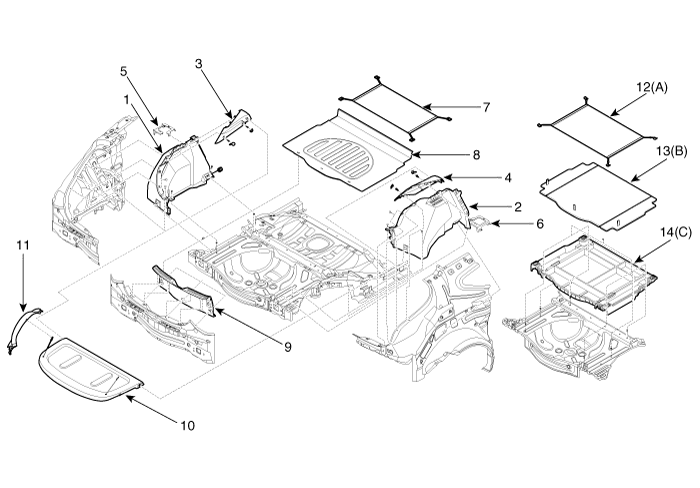

   1. Боковая обшивка багажника [левый] 2. Боковая обивка багажника [правая] 3. Боковая обивка задней полки [LH] 4. Боковая обивка задней полки [правая] 5. Кронштейн заднего ремня безопасности [левый] 6. Кронштейн заднего ремня безопасности [правый] 7. Багажная сетка

   8. Обшивка багажника 9. Задняя поперечная обшивка 10. Накрывающая полка 11. Боковая обшивка задней двери 12. Сетка пола багажного отделения 13. Крышка багажного ящика в полу 14. Обшивка ящика пола багажника
