Kia Picanto: Система сцепления / Главный цилиндр сцепления
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Система сцепления
/
Система сцепления
/ Главный цилиндр сцепления
Компоненты и расположение компонентов

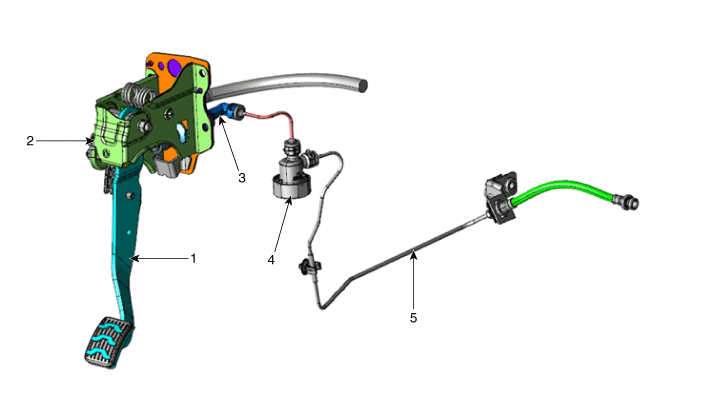

| Компоненты |
[Каппа 1.0 Т-ГДИ]
|
1. Педаль сцепления в сборе
2. Замок зажигания и выключатель сцепления 3. Главный цилиндр |
4. Регулятор сцепления
5. Трубка сцепления |
Процедуры ремонта
| Удаление |
| 1. |
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
|
| 2. |
Снимите нижнюю панель аварийной подушки.
(См. Кузов — «Нижняя панель аварийной площадки»)
|
| 3. |

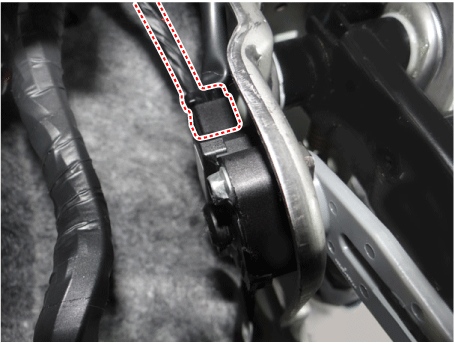

Отсоедините разъем замка зажигания и выключателя сцепления.
|
| 4. |

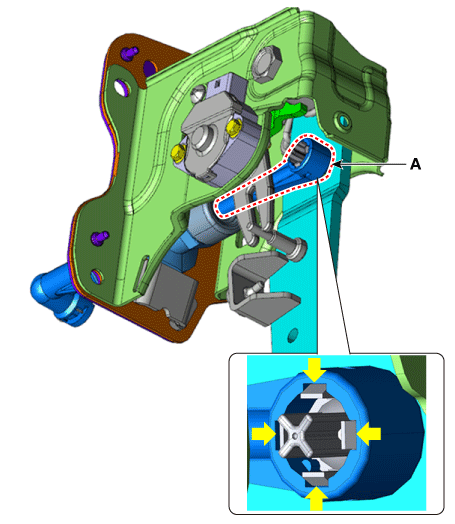

Снимите конец толкателя (А) с педали сцепления.
|
| 5. |
Извлеките аккумулятор.
G 1.0 T-GDI KAPPA (см. Электрическая система двигателя — «Аккумуляторная батарея»)
|
| 6. |
Снимите ЕСМ.
G 1.0 T-GDI KAPPA (см. Блок управления двигателем/топливная система — Модуль управления двигателем (ECM)")
|
| 7. |

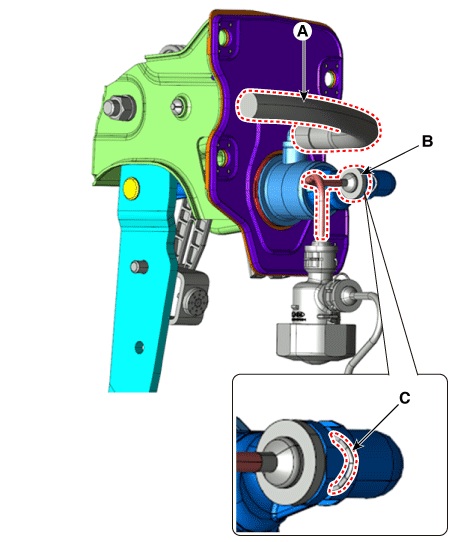

Отсоедините шланг бачка (А) и трубку сцепления (В) от главного цилиндра сцепления после удаления штифта (С).
|
| 8. |

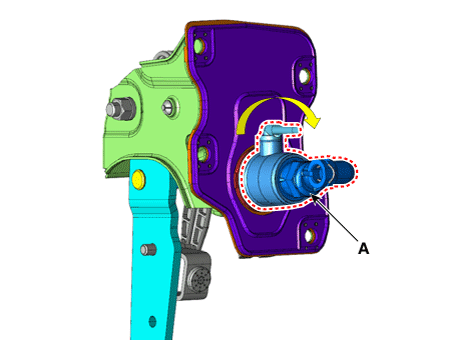

Снимите главный цилиндр сцепления (А), повернув его по часовой стрелке.
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию.
|
| 2. |
После установки выполните процедуру выпуска воздуха из цилиндра выключения сцепления после заливки тормозной жидкости.
(См. Цилиндр выключения сцепления — «Регулировка»)
|
Трос сцепления
Компоненты и расположение компонентов
Компоненты
[Каппа 1.0 MPI/FFV, Каппа 1.2 MPI]
1. Педаль сцепления в сборе 2. Трос сцепления
Процедуры ремонта
Удаление
1.Поверните ключ зажигания...
Регулятор
Компоненты и расположение компонентов
Компоненты
[Каппа 1.0 Т-ГДИ]
1. Педаль сцепления в сборе 2. Замок зажигания и выключатель сцепления 3. Главный цилиндр 4. Регулятор сцепления 5. Трубка сцепления
...
