Kia Picanto: Лампы накаливания / Фары и передние противотуманные фары прицеливание (для Европы)

Наведение фары

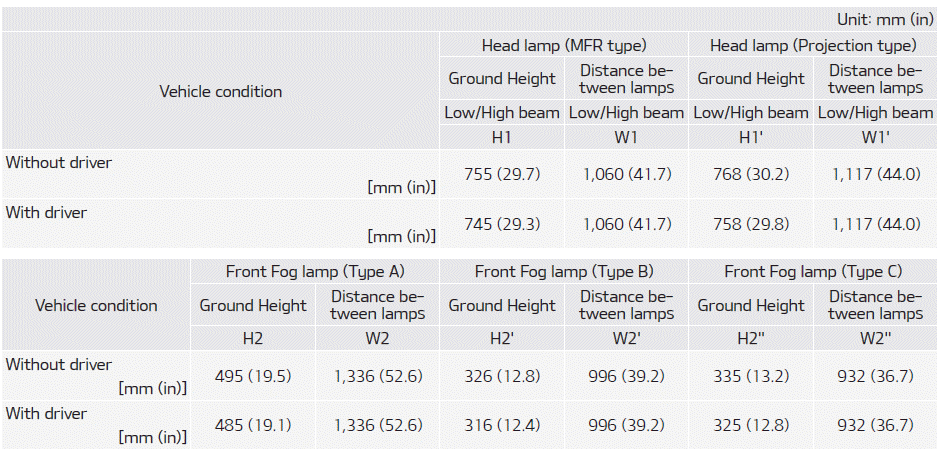

1. Накачайте шины до указанного давление и снять любые нагрузки из транспортного средства, кроме водителя, запасное колесо и инструменты.

2. Автомобиль должен быть установлен на ровный пол.

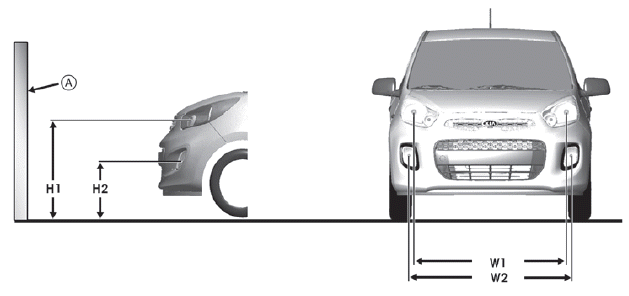

3. Нарисуйте вертикальные линии (Вертикальные линии проходящий через соответствующую головку центры ламп) и горизонтальная линия (горизонтальная линия, проходящая через центр фар) на экран.

4. С фарой и аккумулятором в нормальное состояние, цельтесь головой лампы, так что самая яркая часть падает на горизонтальных и вертикальных линиях.

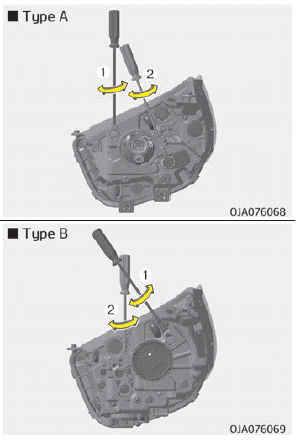

5. Направить ближний и дальний свет влево или вправо, поверните привод (1) по часовой стрелке или против часовой стрелки. Цель ближний и дальний свет вверх или вниз, поверните отвертку (2) по часовой стрелке или против часовой стрелки.

Направление передних противотуманных фар

Передняя противотуманная фара может быть направлена ​​как такой же способ наведения фар.

С передними противотуманными фарами и аккумулятором нормальное состояние, цельтесь в передний туман лампы.

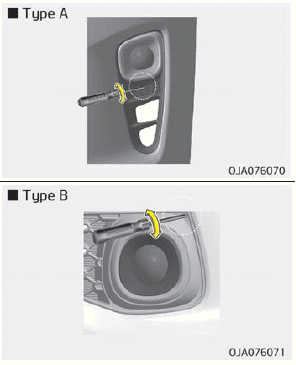

Чтобы направить переднюю противотуманную фару вверх или вниз, поверните драйвер по часовой стрелке или против часовой стрелки.

Точка прицеливания

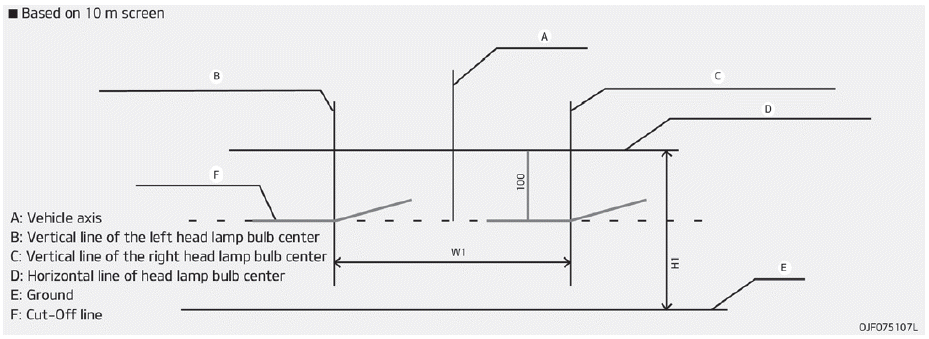

Фара ближнего света (автомобиль с левым рулем)

1. Включите ближний свет без водителя.
2. Линия светотеневой границы должна проецироваться на линию светотеневой границы, показанную на картина.
3. При наведении на ближний свет вертикальное наведение следует отрегулировать после регулировки горизонтальная наводка.
4. Если установлено устройство выравнивания фар, отрегулируйте выравнивание фар. переключатель устройства с 0 положениями.

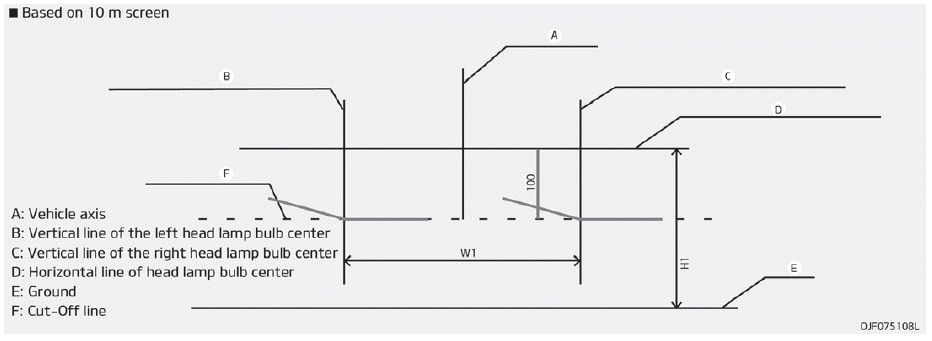

Фара ближнего света (автомобиль с правым рулем)

1. Включите ближний свет без водителя.
2. Линия светотеневой границы должна проецироваться на линию светотеневой границы, показанную на картина.
3. При наведении на ближний свет вертикальное наведение следует отрегулировать после регулировки горизонтальная наводка.
4. Если установлено устройство выравнивания фар, отрегулируйте выравнивание фар. переключатель устройства с 0 положениями.

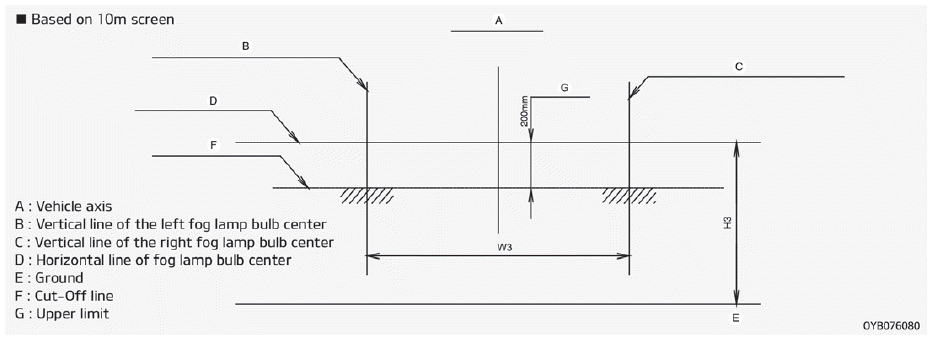

Передняя противотуманная фара

1. Включите передний противотуманный фонарь без присутствия водителя.
2. Светотеневая граница должна проецироваться в допустимом диапазоне (заштрихованная область).
