Kia Picanto: Задний бампер / Задний бампер в сборе

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Кузов (внутри и снаружи) / Задний бампер / Задний бампер в сборе

Компоненты и расположение компонентов

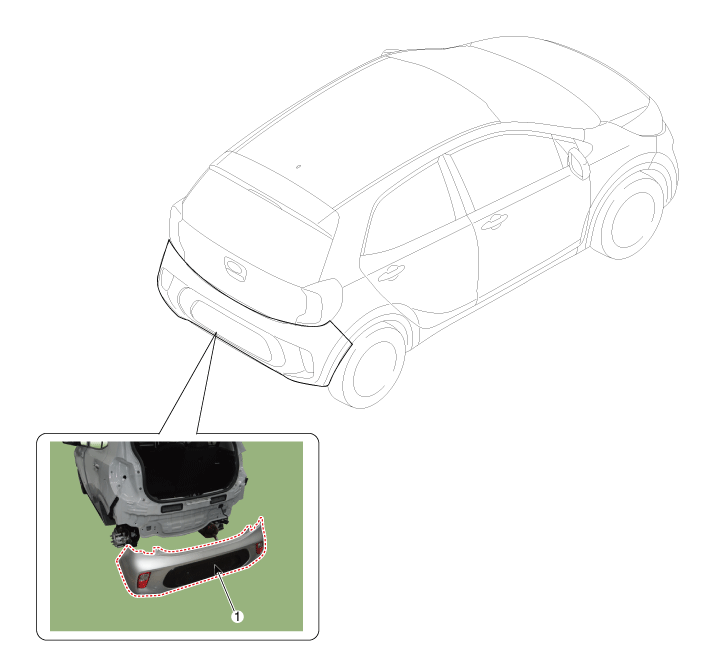

Расположение компонента

1. Накладка на задний бампер

Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, не повредив поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

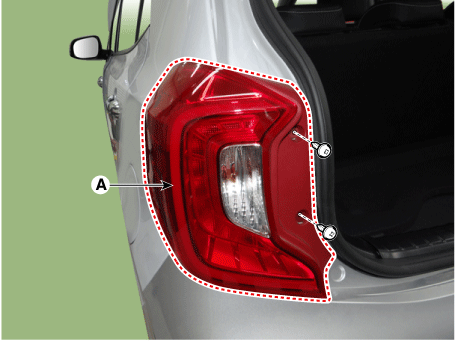

1.	Отделите задний комбинированный фонарь (А) после ослабления крепежных винтов.

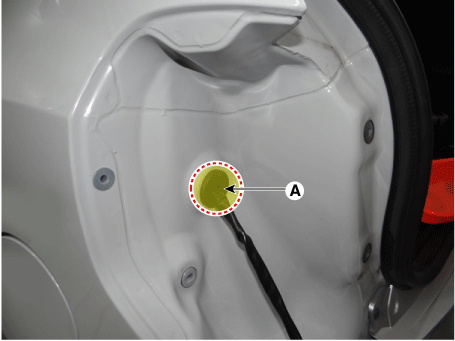

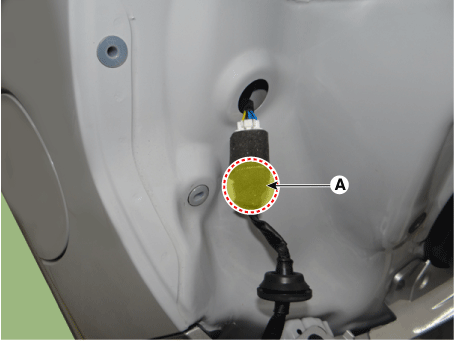

2.	Отсоедините водонепроницаемое уплотнение (А).

3.	Отсоедините разъем заднего комбинированного фонаря (А).

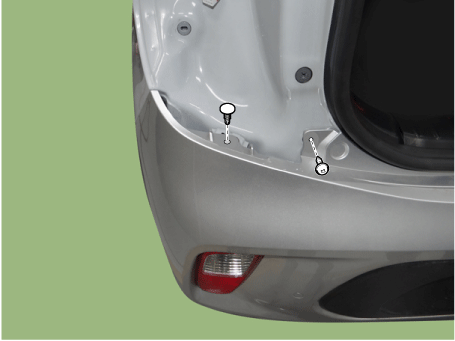

4.	Ослабьте верхний крепеж заднего бампера.

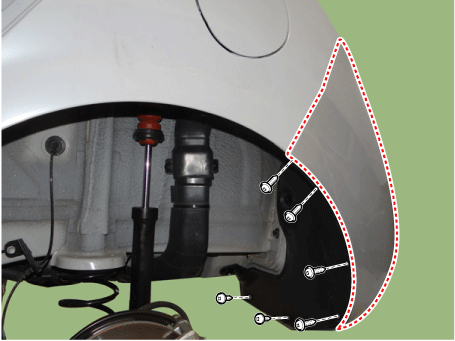

5.	Снимите боковую часть заднего бампера, предварительно ослабив крепежные винты.

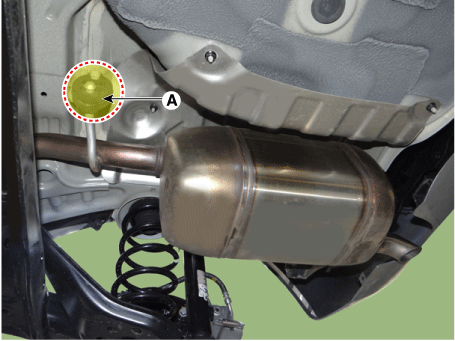

6.	Отсоедините резиновые подвески (А) от глушителя (В).

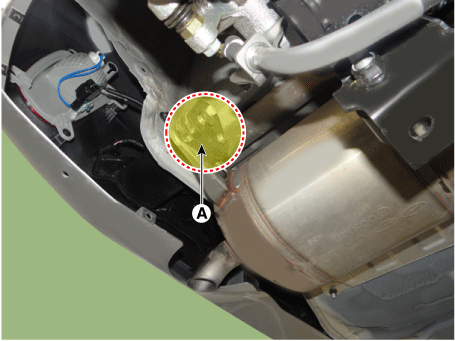

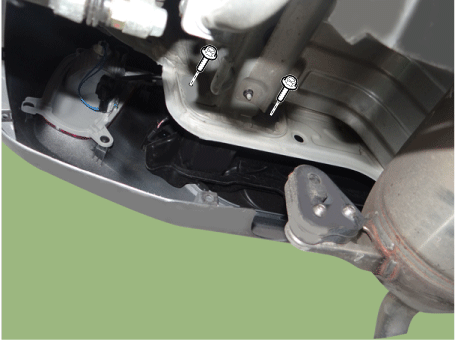

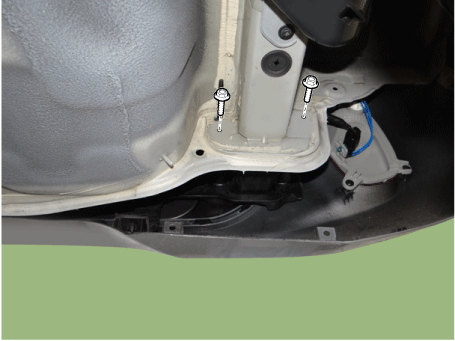

7.	Отверните болты нижнего крепления заднего бампера. [левый] [Правый]

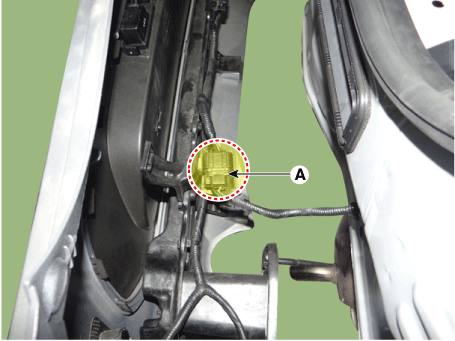

8.	Отсоедините разъем проводки заднего бампера (А).

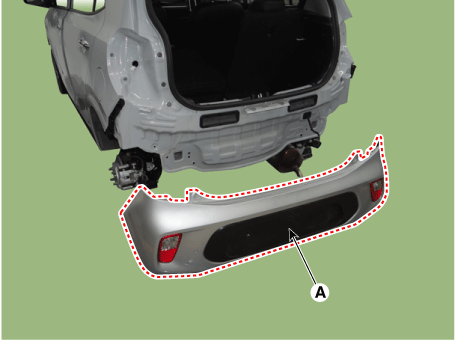

9.	Снимите задний бампер в сборе (А).

10.

Установите в порядке, обратном снятию.

•	Убедитесь, что разъем подключен правильно.

•	Замените все поврежденные клипсы.
