Kia Picanto: задняя дверь/обшивка задней двери

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Кузов (внутри и снаружи) / Задняя дверь / Обивка задней двери

Компоненты и расположение компонентов

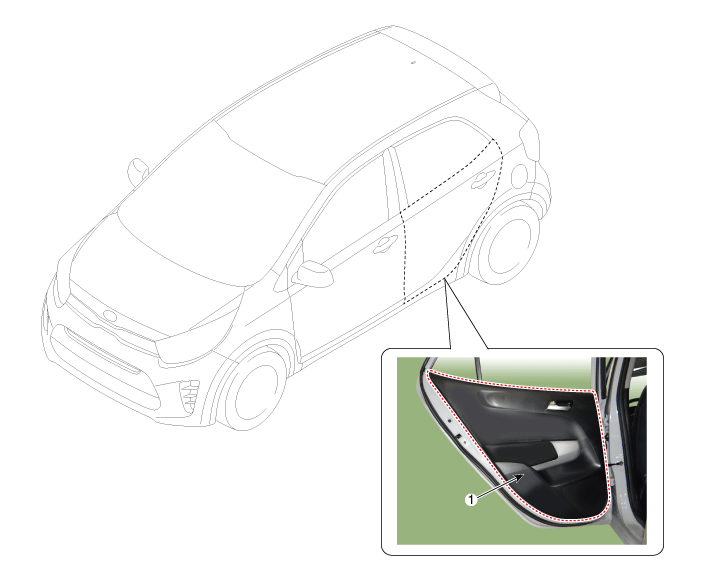

Расположение компонента

1. Обшивка задней двери

Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, не повредив поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

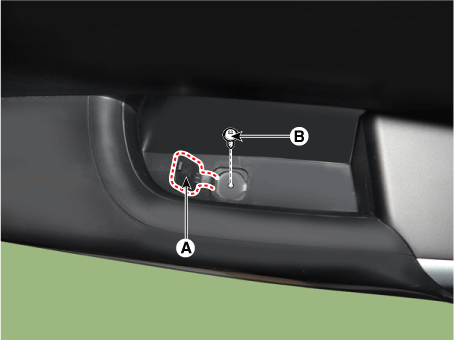

1.	Снимите внутреннюю крышку треугольника задней двери (А) с помощью съемника.

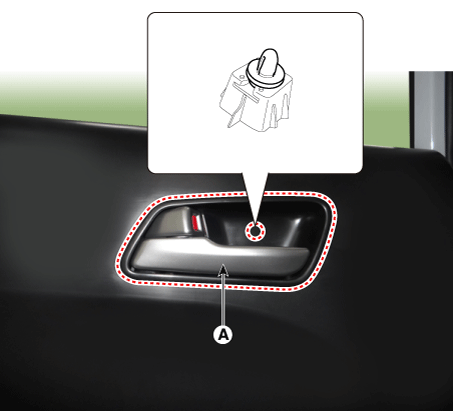

2.	Ослабьте винт (B) после открытия колпачка ручки тяги задней двери (A).

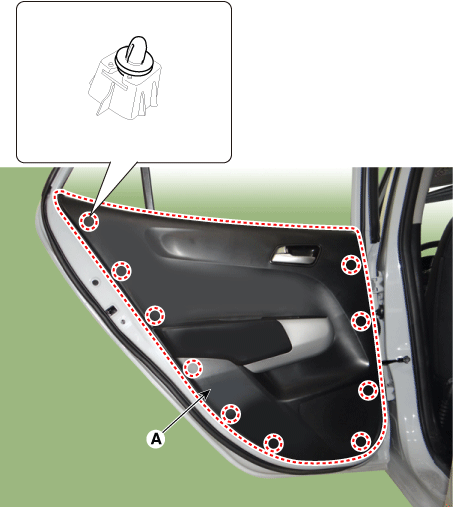

3.	Снимите обивку задней двери (А).

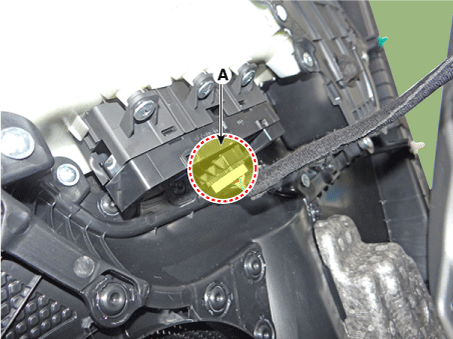

4.	Отсоедините разъем переключателя стеклоподъемника (А).

Установите в порядке, обратном снятию.

•	Убедитесь, что разъем подключен правильно.

•	Убедитесь, что дверь правильно запирается/разблокируется и открывается/закрывается.

•	Замените все поврежденные клипсы.
