Kia Picanto: Кузов (внутри и снаружи) / задняя дверь

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Кузов (внутри и снаружи) / Задняя дверь

Компоненты и расположение компонентов

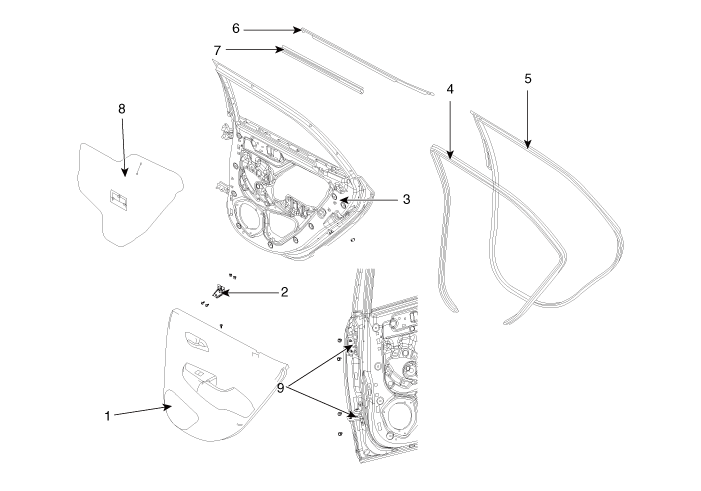

Компоненты

1. Обивка задней двери в сборе
2. Кронштейн крепления обивки задней двери
3. Панель задней двери в сборе
4. Боковой уплотнитель кузова задней двери
5. Боковой уплотнитель задней двери

6. Ремень задней двери снаружи уплотнителя
7. Ремень задней двери внутри уплотнителя
8. Уплотнитель обшивки задней двери
9. Петля задней двери

Процедуры ремонта

Корректирование

Регулировка стекла

Проверьте канал стеклохода на наличие повреждений или износа и при необходимости замените его.

1.	Снимите обивку задней двери. (См. Задняя дверь — «Облицовка задней двери»)

2.	Снимите уплотнитель обшивки задней двери (А).

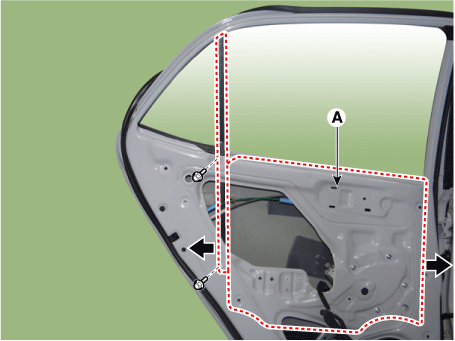

3.	Осторожно сдвиньте стекло задней двери (А) так, чтобы стали видны болты крепления стекла, затем ослабьте их.

4.	Убедитесь, что стекло движется плавно.

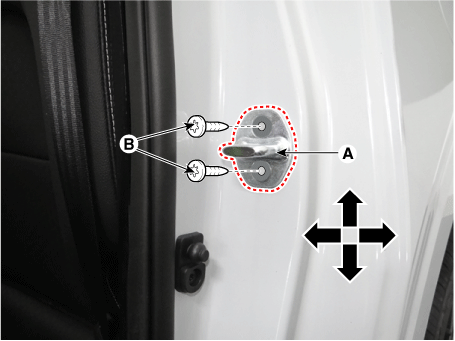

Регулировка дверной защелки

Делать Убедитесь, что дверь надежно защелкивается, не хлопая ею. При необходимости отрегулируйте бойка (A): Гайки бойка зафиксированы. Нападающий может быть в порядке регулируется вверх или вниз, внутрь или наружу.

Ослабьте винты (B) ровно настолько, чтобы защелка сдвинулась.

Момент затяжки :

16,7–21,6 Н·м (1,7–2,2 кгс·м, 12,3–15,9 фунт·фут)

2.	Постучите по бойку пластиковым молотком, чтобы отрегулировать бойок. Нападающий не будет сильно двигаться, но даст некоторую корректировку.

3.	Держать внешнюю ручку и прижмите дверцу к кузову, чтобы убедиться, что ударник допускает посадку заподлицо. Если дверца правильно защелкнулась, затяните винты и перепроверьте.

Регулировка положения двери

После устанавливая дверь, проверьте заподлицо с соседним корпусом панелей, затем проверьте наличие равных зазоров между передней, задней и нижней частями, кромки дверей и кузов. Убедитесь, что края двери и кузова параллельно. Перед регулировкой замените крепежные болты.

1.	Убедитесь, что края двери и корпуса параллельны.

2.	При регулировке дверей поставьте автомобиль на твердую ровную поверхность.

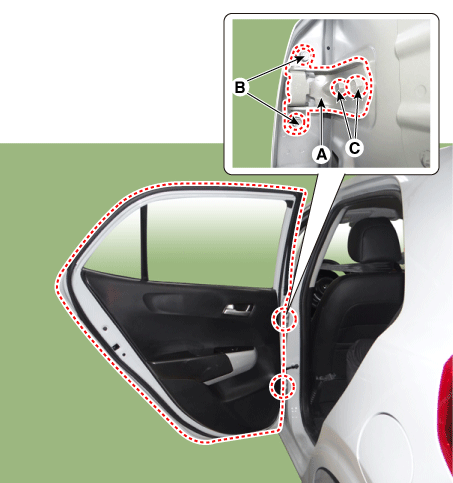

Отрегулируйте на петлях (A):

•	Слегка ослабьте болты крепления дверцы и перемещайте дверцу внутрь или наружу, пока она не выровняется с кузовом.

•	Слегка ослабьте болты крепления петли и сдвиньте дверь вперед или назад, вверх или вниз, чтобы выровнять зазоры.

•	Поместите хозяйственное полотенце на домкрат, чтобы не повредить дверь при регулировке двери.

Момент затяжки :

(B) : 9,8–19,6 Н·м (1,0–2,0 кгс·м, 7,2–14,5 фунт·фут)

(C): 33,3–41,2 Н·м (3,4–4,2 кгс·м, 24,6–30,4 фунт-фут)

4.	Смажьте шарнирные части шарниров, указанные стрелками.

5.	Проверьте наличие утечек воды.
