Kia Picanto: система AVN/динамик

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Электрическая система кузова / Система АВН / Оратор

Процедуры ремонта

осмотр

Устранение неполадок динамиков

При обращении с динамиками:

•	Не ударяйте динамики, роняя или бросая их.

•	Будьте осторожны, чтобы не пролить воду или масло на динамики.

•	Будьте осторожны при обращении с динамиком, поскольку диафрагма из бумаги легко рвется при ударе или внешней силе.

•	Настройка аудиосистемы может привести к повреждению динамиков. На модифицированные динамики не распространяется гарантия производителя.

1.	Базовый осмотр Ослабьте винты, чтобы исключить помехи от отделки корпуса и окружающих деталей, а затем снимите динамик. Сняв динамик, проверьте качество звука динамика с подключенным разъемом.

Проверка по каждой причине

(1)

Аномальная вибрация

–	Перед заменой динамика убедитесь, что крепежные винты затянуты должным образом.

–	Переустановите динамик и убедитесь, что проблема устранена.

–	Если симптом не исчезнет, замените динамик на новый.

(2)

Шум

–	Убедитесь, что разъем динамика правильно подсоединен, и при необходимости переустановите разъем.

–	Если в режиме радио возникают шумы, переключитесь в режим проигрывателя компакт-дисков.

–	Если шумы возникают в обоих режимах, замените динамик на новый.

Если шумы возникают только в режиме радио, причиной является плохой радиоприем, поэтому не заменяйте динамик.

(3)

Плохая работа

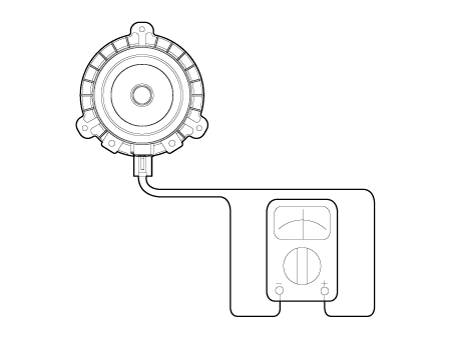

–	Проверьте плюсовую (+) и отрицательную (-) клеммы динамика с помощью омметра.

–	Если сопротивление измерено при указанном значении, показанном ниже, динамик работает нормально.

–	Если измеренное сопротивление отличается от указанного значения, замените динамик.

Удаление

Динамик в передней двери

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

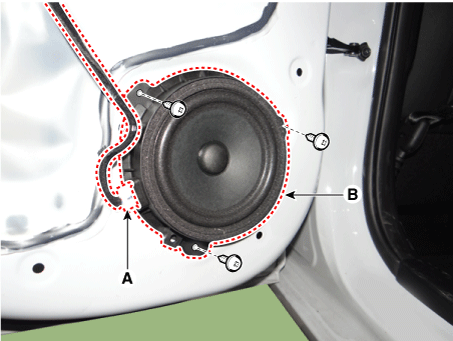

3.	Снимите динамик передней двери (B), отсоединив разъем (A) и ослабив винты.

Твитер Динамик

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

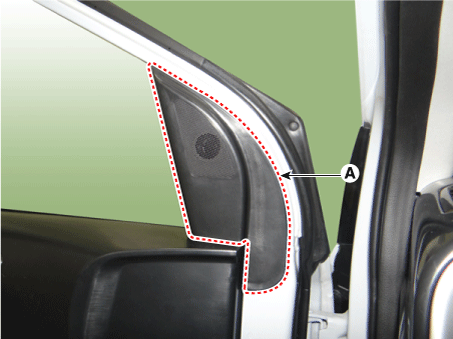

2.	С помощью отвертки или съемника снимите внутреннюю крышку квадранта передней двери (А).

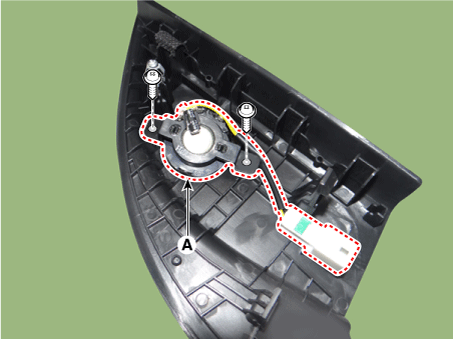

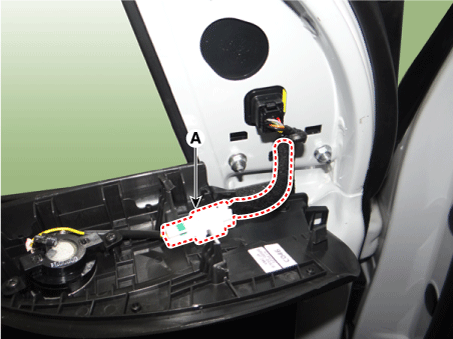

3.	Отсоедините разъем высокочастотного динамика (А).

4.	Снимите высокочастотный динамик (A) после ослабления крепежных винтов.

Динамик задней двери

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)

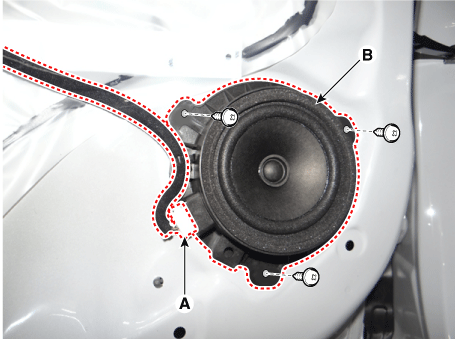

3.	Снимите динамик задней двери (В), отсоединив разъем (А) и ослабив винты.

Монтаж

Динамик в передней двери

1.	Установите динамик передней двери.

2.	Установить обшивку передней двери.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Твитер Динамик

1.	Установите высокочастотный динамик.

2.	Установите внутреннюю крышку квадранта передней двери.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Динамик задней двери

1.	Установите динамик задней двери.

2.	Установить обивку задней двери.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

•	Убедитесь, что разъемы динамиков подключены правильно.

•	Проверьте систему AVN на нормальную работу.
