Kia Picanto: электрическая система кузова

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Электрическая система кузова

Общая информация
Общая информация по устранению неполадок
Перед устранением неполадок
1.
Проверьте соответствующие предохранители в соответствующем блоке предохранителей/реле.
2.
Проверьте аккумулятор на наличие повреждений, состояние заряда, чистоту и надежность соединений.
G 1,0 MPI (см. Электрическая система двигателя — «Система зарядки»)
G 1,2 MPI (см. Электрическая система двигателя — «Система зарядки»)
•
Делать не заряжайте батарею быстро, если кабель заземления батареи не был отключен, иначе вы повредите диоды генератора.
•
Не пытайтесь запускать двигатель со слабо подсоединенным кабелем заземления аккумуляторной батареи, иначе вы серьезно повредите проводку.
3.
Проверьте натяжение ремня генератора (D).
Работа с коннекторами
1.
Убедитесь, что разъемы чистые и на них нет незакрепленных проводных клемм.
2.
Убедитесь, что разъемы с несколькими полостями заполнены смазкой (кроме водонепроницаемых разъемов).
3.

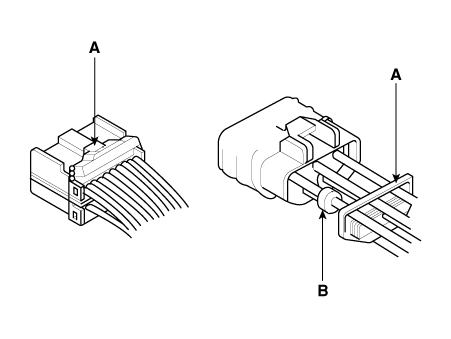

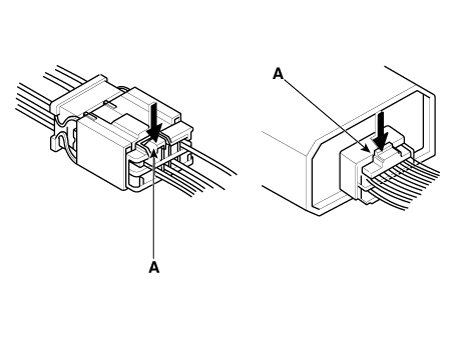

Все коннекторы имеют замки с нажимным фиксатором (A).

4.
Некоторый коннекторы имеют зажим на боку, используемый для крепления их к креплению кронштейн на корпусе или на другом компоненте. Этот клип имеет тяговый тип замок.
5.
Некоторый установленные разъемы нельзя отсоединить, если вы сначала не отпустите заблокируйте и снимите разъем с монтажного кронштейна (A).

6.
Никогда не пытайтесь отсоединить разъемы, потянув за их провода; вместо этого потяните за половинки разъема.
7.
Всегда устанавливайте пластиковые крышки на место.

8.

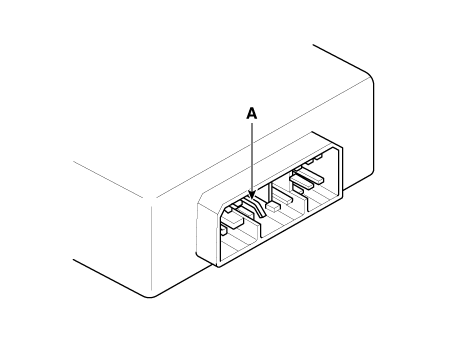

Перед подключением разъемов убедитесь, что клеммы (А) на месте и не согнуты.

9.
Проверьте, не ослаблен ли фиксатор (А) и резиновые уплотнения (В).

10.
Задняя часть некоторых разъемов заполнена смазкой. При необходимости добавьте смазку. Если смазка (А) загрязнена, замените ее.

11.
Вставьте разъем до упора и убедитесь, что он надежно зафиксирован.
12.

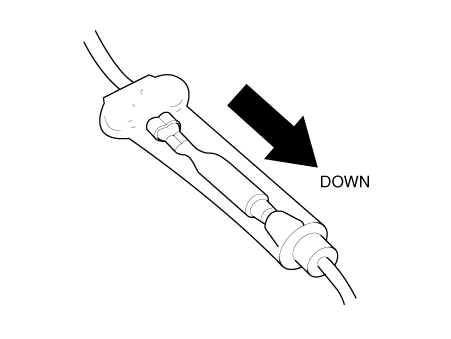

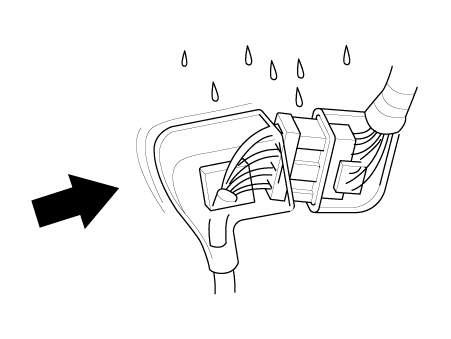

Расположите провода так, чтобы открытый конец крышки был направлен вниз.

Обращение с проводами и жгутами
1.
Закрепите провода и жгуты проводов на раме соответствующими стяжками в предусмотренных местах.
2.

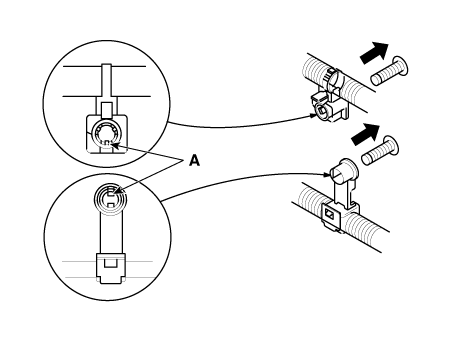

Аккуратно снимите зажимы; не повредите их замки (A).

3.

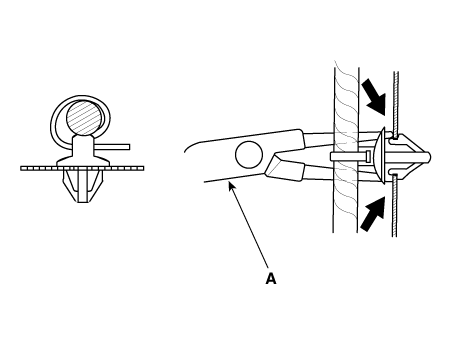

Вставьте плоскогубцы (A) под основание зажима и через отверстие под углом, а затем сожмите распорные выступы, чтобы освободить зажим.

4.
После установки зажимов ремня безопасности убедитесь, что ремень безопасности не мешает движущимся частям.
5.
Держать жгуты проводов подальше от выхлопных труб и других горячих частей, от острых края кронштейнов и отверстий, а также открытые винты и болты.
6.

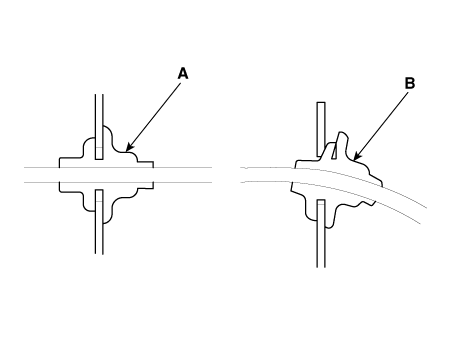

Правильно установите втулки в канавки (A). Не оставляйте втулки деформированными (B).

Тестирование и ремонт
1.
Не используйте провода или жгуты с нарушенной изоляцией.
Замените их или отремонтируйте, обмотав место обрыва изолентой.
2.
После установки деталей убедитесь, что под ними не зажаты провода.
3.
При использовании электрического испытательного оборудования следуйте инструкциям производителя и инструкциям, описанным в данном руководстве.
4.
Если возможно, вставьте инструмент для удаления со стороны проводов (кроме водонепроницаемого разъема).

5.

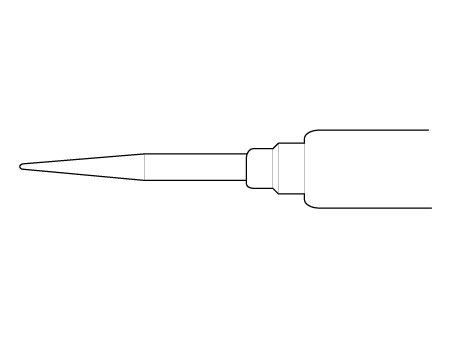

Используйте зонд с коническим наконечником.
См. руководство пользователя в комплекте для ремонта проводки (номер публикации: TRK 015).

Пятиэтапное устранение неполадок
1.
Проверить жалобу
Повернуть на всех компонентах в проблемной цепи для проверки заказчиком жалоба. Обратите внимание на симптомы. Не начинайте разборку или тестирование пока вы не сузите проблемную область.
2.
Анализ схемы
Найдите схему проблемной цепи.
Определять как схема должна работать, отслеживая пути тока от подача питания через компоненты цепи на землю. Если несколько цепи выходят из строя одновременно, вероятной причиной является предохранитель или заземление.
Основываясь на симптомах и вашем понимании работы схемы, определите одну или несколько возможных причин проблемы.
3.
Изолируйте проблему, проверив цепь.
Делать проверки цепи для проверки диагноза, сделанного на шаге 2. Имейте в виду что логичная и простая процедура является ключом к эффективному Поиск неисправностей.
Сначала проверьте наиболее вероятную причину отказа. Старайтесь проводить тесты в легкодоступных местах.
4.
Решить проблему
Как только конкретная проблема будет определена, произведите ремонт. Обязательно используйте надлежащие инструменты и безопасные процедуры.
5.
Убедитесь, что схема работает
Повернуть на всех компонентах ремонтируемой цепи во всех режимах, чтобы убедиться вы решили всю проблему. Если проблема была в перегоревшем предохранителе, обязательно проверьте все цепи на предохранителе. Убедитесь, что нет новых проблем включается и исходная проблема не повторяется.
Установка передающего устройства.
Компьютеры с электронным управлением спроектированы таким образом, чтобы их нельзя было прерывать. другими радиосигналами, но на него может повлиять пульт дистанционного управления выходная мощность даже менее 25 Вт, если антенна или кабель пульта дистанционного управления подключен рядом с компьютером. Чтобы этого не произошло, следуйте приведенным ниже направления.
1.
Установите антенну на крышу или задний бампер.
2.
Держите антенные кабели на расстоянии не менее 200 мм от компьютера или проводки, поскольку они передают радиосигналы.
3.
Уменьшите коэффициент стоячей волны, используя соответствующие антенны и кабели.
4.
Не устанавливайте пульт дистанционного управления с высокой выходной мощностью.
5.
После установки брелка проверьте работу двигателя по радиосигналам при работе двигателя на холостом ходу.
•
коэффициент стоячей волны : При подключении к кабелям и антеннам разное сопротивление, входное сопротивление Zi изменяется в зависимости от длины кабеля и частота дистанционного управления, а также диапазон напряжения меняется в зависимости от положения.
•
Этот отношение максимального и минимального напряжения называется стоячей волной. соотношение, а также относится к коэффициенту импеданса антенны и кабеля импеданс.
•
громкость радиосигналов от кабелей пропорциональна объем коэффициента стоячей волны, следовательно, влияние на электронные части увеличивается.
Сброс стеклоподъемников и люка в крыше
Если отрицательный (-) кабель аккумулятора был удален или предохранитель был заменен во время открывание/закрывание стеклоподъемника или люка, выполните инициализацию снова, поскольку значение двигателя по умолчанию стирается.
Система
Сброс
Авто вверх/вниз
окно
Сбросьте мотор стеклоподъемника к настройкам по умолчанию в следующих случаях:
•
В случае, если питание от аккумуляторной батареи, подключенной к стеклоподъемнику, не подается из-за замена батареи, разряженная батарея или замена предохранителя во время открытие/закрытие электростеклоподъемника
В любое время батарея отключена или разряжена, или соответствующий предохранитель заменены или переустановлены, сбросьте систему автоматического подъема/опускания окон в соответствии с к процедуре ниже.
1)
Включите зажигание.
2)
Поднимите переключатель электрического стеклоподъемника, пока окно полностью не закроется, и продолжайте тянуть его вверх в течение примерно 1 секунды.
Люк на крыше
люк должен быть инициализирован следующим образом, если питание от аккумуляторной батареи подключено двигатель люка был заблокирован или разряжен, или перегорел соответствующий предохранитель. был заменен при открытии/закрытии люка или люк был активируется с помощью аварийной ручки.
•
В случае, если питание аккумулятора, подключенного к двигателю люка, было заблокировано из-за замена батареи, разряженная батарея или замена предохранителя во время открытие/закрытие люка
•
Если автоматическое открывание/закрывание люка одним касанием не работает должным образом
•
Если люк реверсирует во время автоматического закрывания, даже если в люке нет препятствий (функция безопасности)
1)
После включения зажигания используйте переключатель CLOSE, чтобы полностью закрыть люк и шторку.
2)
Когда стекло и рольставня полностью закрыты, отпустите кнопку CLOSE Переключите, а затем нажмите и удерживайте переключатель (около 10 секунд), пока не стекло и жалюзи немного двигаются один раз.
3)
Выпускать переключатель CLOSE, а затем снова нажмите и удерживайте переключатель, и стекло и жалюзи открываются и закрываются в следующем порядке и завершают Процесс сброса люка.
Шторки открываются → Стекло люка наклоняется, открывается и затем закрывается → Шторки сдвигаются и закрываются.
※ Если переключатель CLOSE отпущен во время выполнения описанной выше операции, процесс сброса отменяется, и вы должны вернуться и повторить процесс с шага 1.

Бортовой компьютер, сброс часов и звука
Когда повторное подключение кабеля аккумулятора после отключения, перезарядка аккумулятора после разрядки или установки предохранителя памяти, расположенного на водительской боковой панели после снятия обязательно перезагрузите системы, указанные на ниже табл.
Кроме того, при замене или переустановке предохранителей после их удаления выполните сброс в соответствии с приведенной ниже таблицей.
Система
Сброс
Бортовой компьютер
Если батарея снова подключается после отключения, конфигурация бортовой компьютер будет инициализирован. Объясните это заказчику.
Часы
Если клеммы аккумулятора или соответствующие предохранители были отключены, вы должны сбросить время в головном аудиоустройстве. (См. «Аудио» в руководство.)
Аудио
Если батарея была повторно подключена после отключения, предустановленные радиостанции клиента будут инициализированы. Запишите предустановленные радиостанции клиента перед обслуживанием, и установите предустановленные радиостанции клиента в аудио после обслуживания.

Специальные сервисные инструменты
Специальные сервисные инструменты
Название/номер инструмента
Иллюстрация
Описание
Средство проверки батареи RKE
09954-2П100

Измерение напряжения батареи RKE
