Kia Picanto: защитная накладка / кожух рулевой колонки

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Кузов (внутри и снаружи) / Аварийная площадка / Панель кожуха рулевой колонки

Компоненты и расположение компонентов

Расположение компонента

1. Верхняя панель кожуха рулевой колонки

2. Нижняя панель кожуха рулевой колонки

Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, не повредив поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

[Верхняя панель кожуха рулевой колонки]

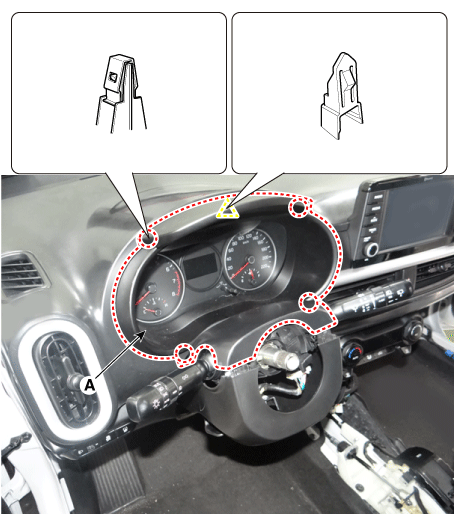

1.	Снимите верхнюю панель (А) кожуха рулевой колонки с помощью съемника.

Установите в порядке, обратном снятию.

Замените все поврежденные клипсы.

[Нижняя панель кожуха рулевой колонки]

1.	Снимите верхнюю панель кожуха рулевой колонки.

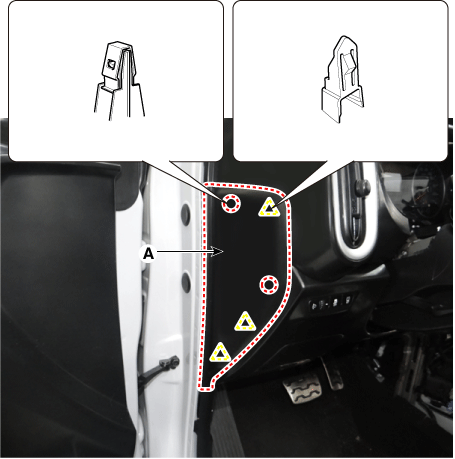

2.	Снимите боковую крышку аварийной подушки [LH] (A) с помощью съемника.

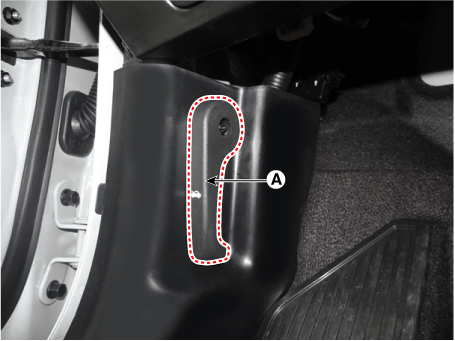

3.	Снимите ручку (А) замка капота с помощью съемника.

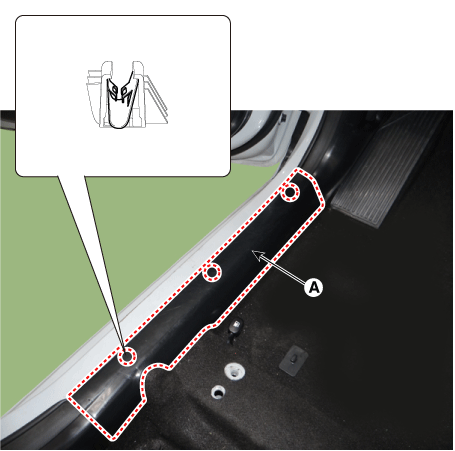

4.	С помощью съемника снимите обшивку порога (А) передней двери.

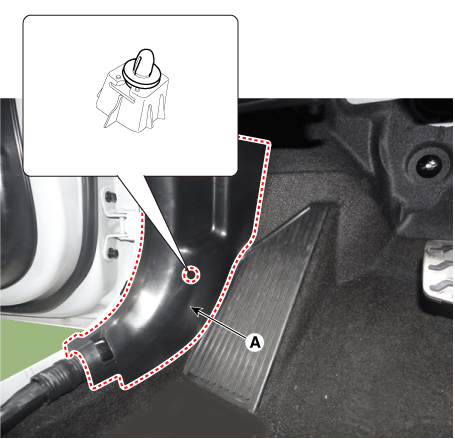

5.	Снимите боковую отделку капота (А) с помощью съемника.

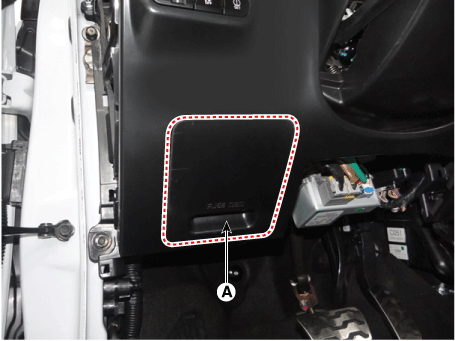

6.	Снимите крышку распределительной коробки в салоне (А).

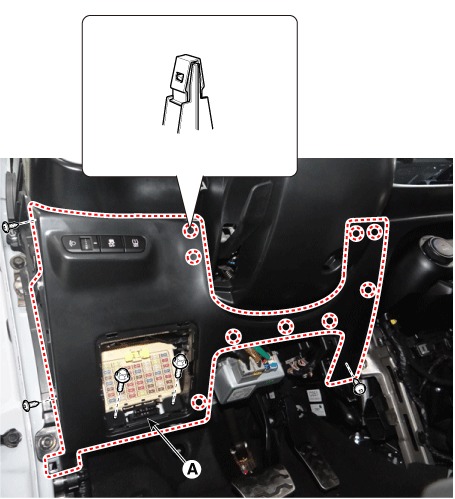

7.	Отделите нижнюю панель аварийного щитка (А) после ослабления болтов и винтов.

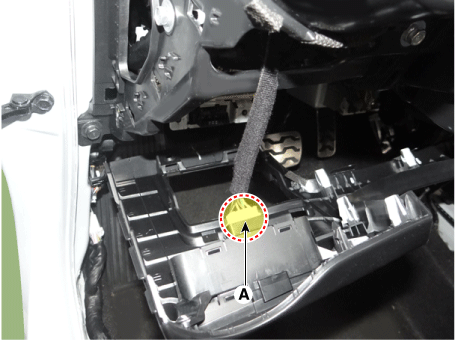

8.	Отсоедините разъем нижнего бокового переключателя аварийной подушки (А).

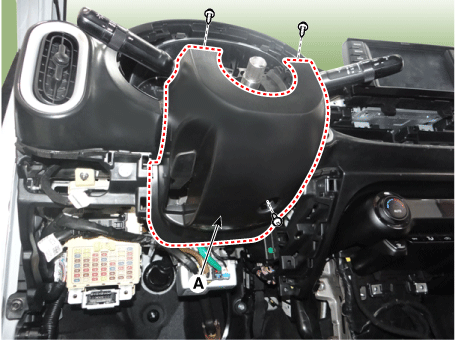

9.	Снимите нижнюю панель кожуха рулевой колонки (А) после ослабления крепежных винтов.

10.

Установите в порядке, обратном снятию.

•	Убедитесь, что разъем подключен правильно.

•	Замените все поврежденные клипсы.
