Kia Picanto: Crash Pad / Центральная панель Crash Pad

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Кузов (внутри и снаружи) / Аварийная площадка / Центральная панель аварийной площадки

Компоненты и расположение компонентов

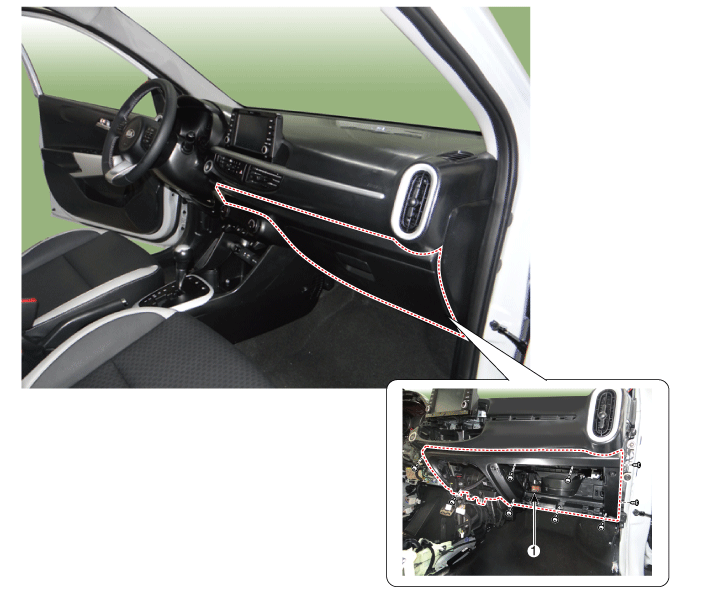

Расположение компонента

1. Центральная нижняя панель аварийной площадки

Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, не повредив поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите напольную консоль в сборе. (См. Консоль пола — «Сборка консоли пола»)

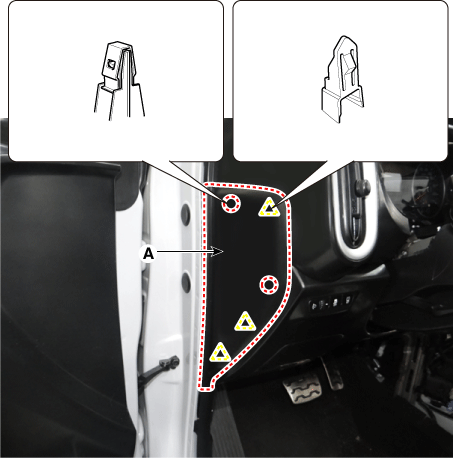

3.	Снимите боковую крышку аварийной подушки [LH] (A) с помощью съемника.

4.	Снимите ручку (А) замка капота с помощью съемника.

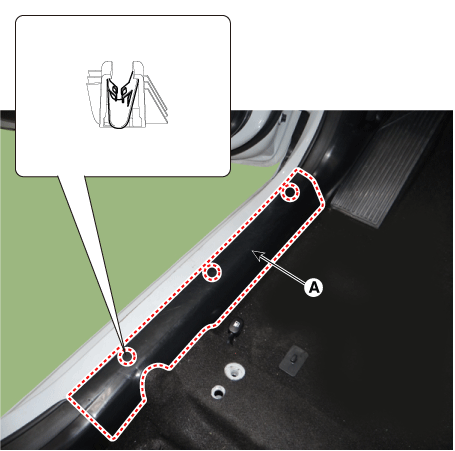

5.	С помощью съемника снимите обшивку порога (А) передней двери.

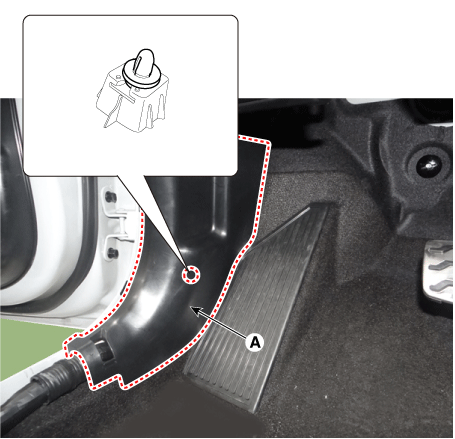

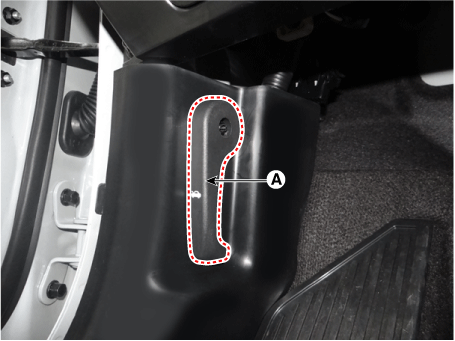

6.	Снимите боковую отделку капота (А) с помощью съемника.

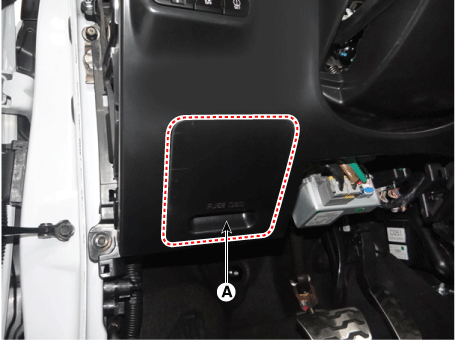

7.	Снимите крышку распределительной коробки в салоне (А).

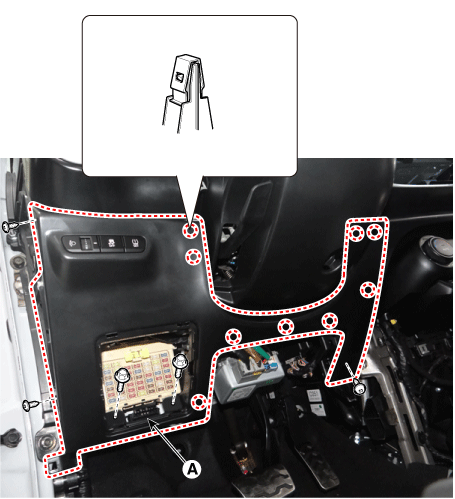

8.	Отделите нижнюю панель аварийного щитка (А) после ослабления болтов и винтов.

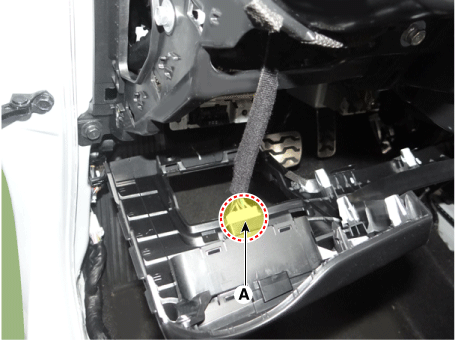

9.	Отсоедините разъем нижнего бокового переключателя аварийной подушки (А).

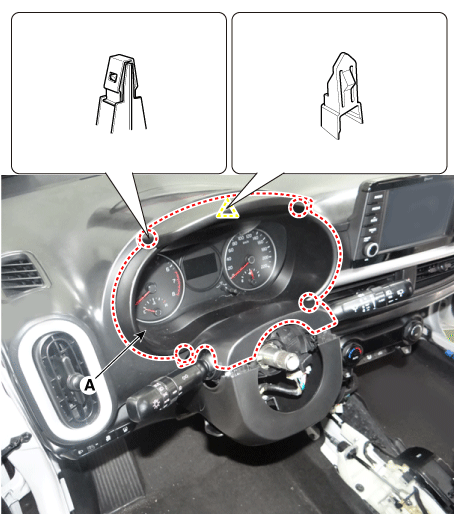

10.	Снимите переднюю панель кластера (А) с помощью съемника.

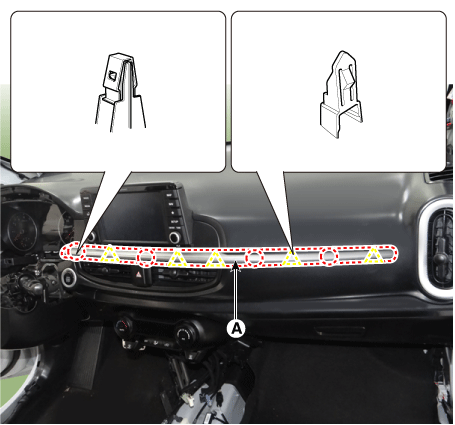

11.	Снимите центральную декоративную накладку (А) с помощью съемника.

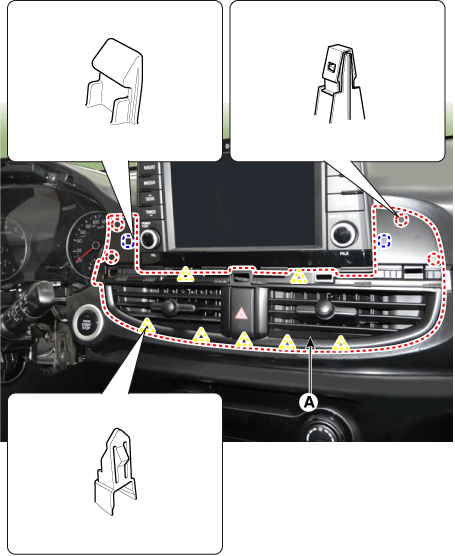

12.	Снимите центральную панель (А) с помощью съемника.

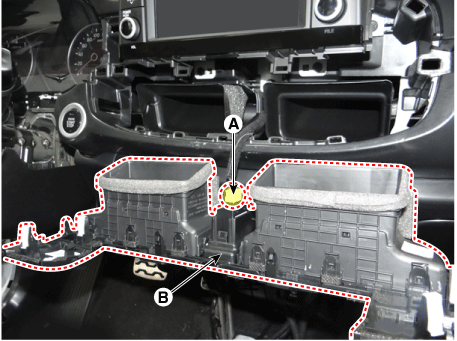

13.	Снимите центральную панель (B) после отсоединения разъема выключателя аварийной сигнализации (A).

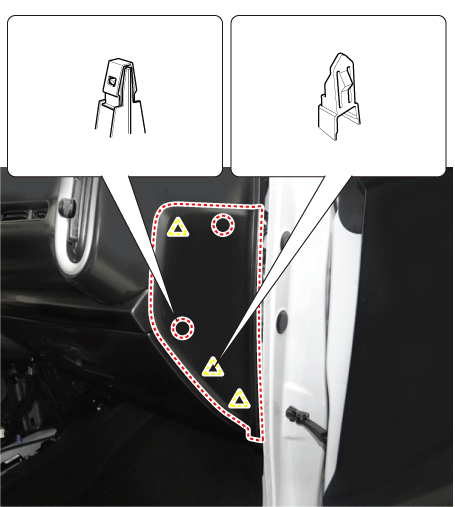

14.	Снимите боковую крышку аварийной подушки [RH] (A) с помощью съемника.

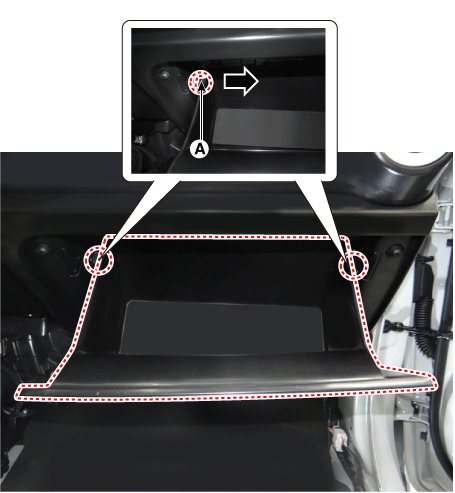

15.	Снимите стопор перчаточного ящика (А) с защитной накладки.

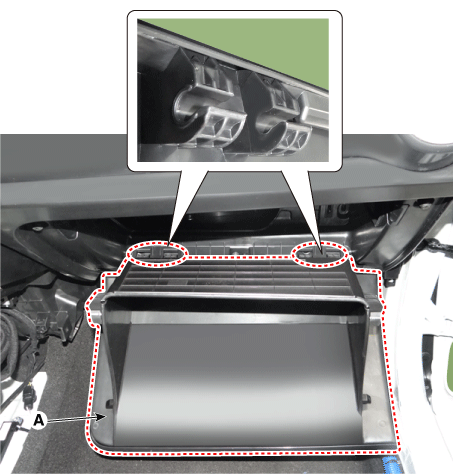

16.	Снимите перчаточный ящик (А).

17.	Снимите центральную нижнюю панель (А) подушки безопасности после ослабления винтов.

18.

Установите в порядке, обратном снятию.

•	Убедитесь, что разъем подключен правильно.

•	Замените все поврежденные клипсы.
