Kia Picanto: Активатор отопителя/регулятора температуры
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Отопление, вентиляция, кондиционирование воздуха
/
Обогреватель
/ Привод контроля температуры
Компоненты и расположение компонентов

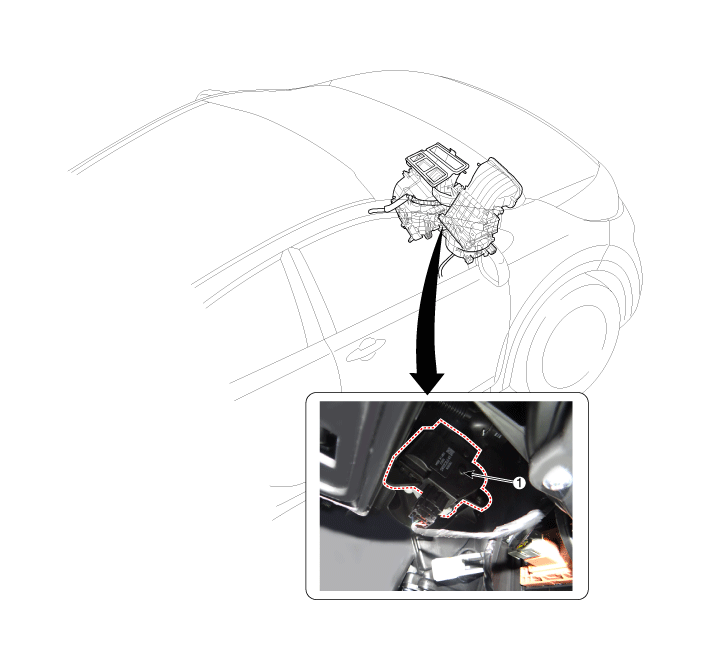

| Расположение компонента |
|
1. Привод контроля температуры
|
|
Описание и работа
| Описание |
| 1. |
Блок отопителя включает исполнительный механизм управления режимами и исполнительный механизм регулирования температуры.
|
| 2. |
Температура
привод управления находится на блоке отопителя. Он регулирует
температуру следующим образом. Сигнал от блока управления
регулирует положение температурной дверцы с помощью переключателя рабочей температуры и
тогда температура будет регулироваться соотношением горячего/холодного воздуха, определяемым
положение температурной дверцы
|
Процедуры ремонта
| осмотр |
| 1. |
Зажигание "ВЫКЛ"
|
| 2. |
Отсоедините разъем привода регулятора температуры.
|
| 3. |

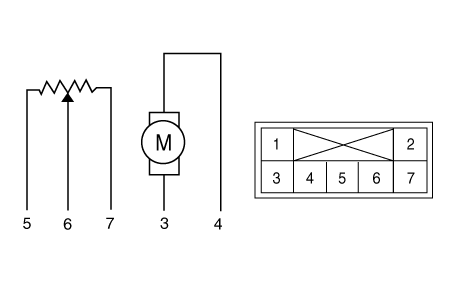

Проверять
что привод регулирования температуры переходит в горячее положение, когда
подключение 12 В к клемме 3 и заземление клеммы 4.
Убедитесь, что привод управления температурой работает в положении охлаждения при подключении в обратном направлении.
|
| 4. |
Проверьте напряжение между клеммами 6 и 7 (привод).
|
| Замена |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |

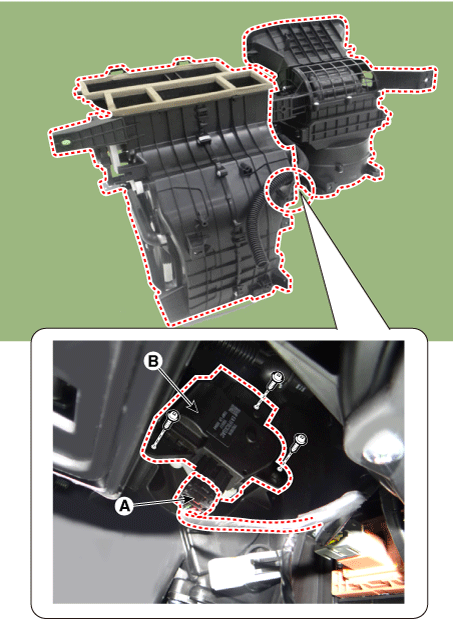

Отсоедините разъем (А), а затем снимите привод регулирования температуры (В), предварительно ослабив крепежные винты.
|
| 3. |
Установите в порядке, обратном снятию.
|
Нагреватель
Компоненты и расположение компонентов
Расположение компонента
1. Нагреватель
Компоненты
[левый]
1. Крышка радиатора нагревателя 2. Привод управления режимами 3. Тормоз привода управления режимами 4. Кулачок переключения режимов 5. ...
Привод управления режимами
Компоненты и расположение компонентов
Расположение компонента
1. Привод управления режимами
Описание и работа
Описание
Привод управления режимами расположен на блоке отопителя. ...
