Kia Picanto: Актуатор отопителя/регулятора режимов
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Отопление, вентиляция, кондиционирование воздуха
/
Обогреватель
/ Привод управления режимами
Компоненты и расположение компонентов

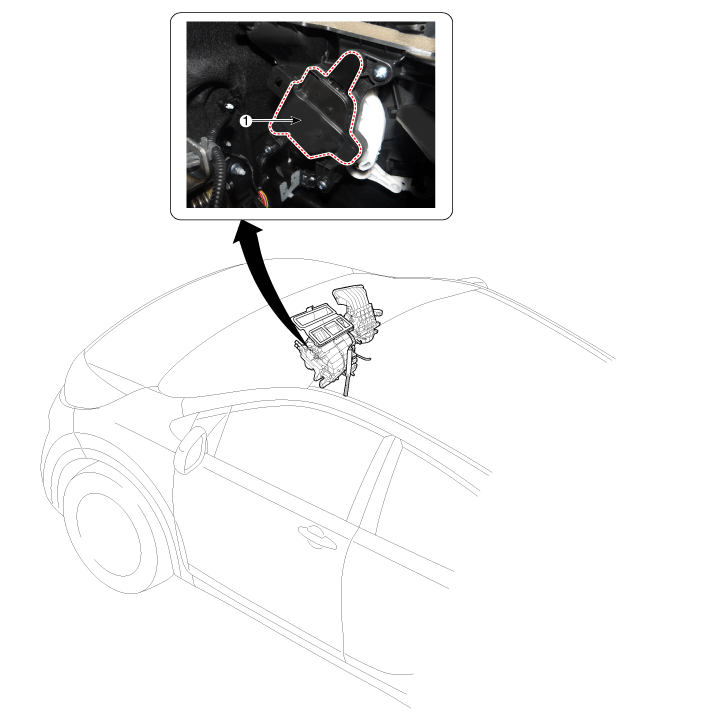

| Расположение компонента |
|
1. Привод управления режимами
|
|
Описание и работа
| Описание |
Привод управления режимами расположен на блоке отопителя.
Это
регулирует положение дверцы режима с помощью исполнительного механизма управления режимом работы на основе
по сигналу блока управления кондиционером. Нажатие переключателя выбора режима делает
Переключение исполнительного механизма управления режимами в порядке: вентиляция → Б/Н → пол → смесь.
Процедуры ремонта
| осмотр |
| 1. |
Зажигание "ВЫКЛ"
|
| 2. |
Отсоедините разъем исполнительного механизма управления режимами.
|
| 3. |
3.

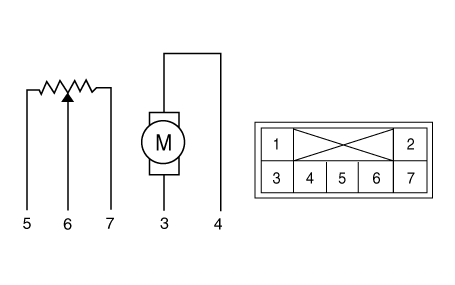

Убедитесь, что исполнительный механизм управления режимами работает в режиме оттаивания, когда
подключение 12 В к клемме 3 и заземление клеммы 4.
|
| 4. |
Убедитесь, что привод управления режимом работает в режиме вентиляции при подключении в обратном направлении.
|
| 5. |
Проверьте напряжение между клеммами 6 и 7.
Он будет передавать текущее положение привода на органы управления.
|
| 6. |
Если измеренное напряжение не соответствует спецификации, замените его заведомо исправным приводом управления режимами и проверьте правильность работы.
|
| 7. |
Если проблема устранена, замените привод управления режимами.
|
| Замена |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите основную подушку безопасности в сборе.
(См. раздел «Кузов» — «Главная аварийная подушка в сборе»)
|
| 3. |

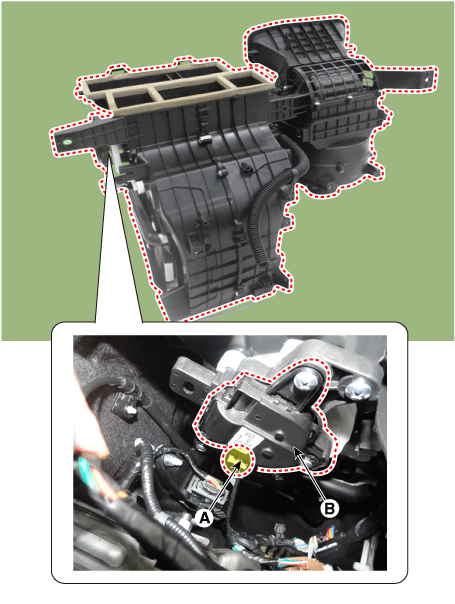

Отсоедините разъем (А), а затем снимите привод управления режимами (В), предварительно ослабив крепежные винты.
|
| 4. |
Установите в порядке, обратном снятию.
|
Привод контроля температуры
Компоненты и расположение компонентов Расположение компонентов
1. Привод контроля температуры
Описание и работа Описание
1. Блок отопителя включает исполнительный механизм управления режимами и...
Ядро нагревателя
Процедуры ремонта
Замена
1.Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. Снимите нагреватель.
(См. Нагреватель — «Нагреватель»)
3.Снимите крышку радиатора отопителя (А) и...
