Блок управления отопителем и кондиционером (РУЧНОЙ)
Компоненты и расположение компонентов
Компоненты

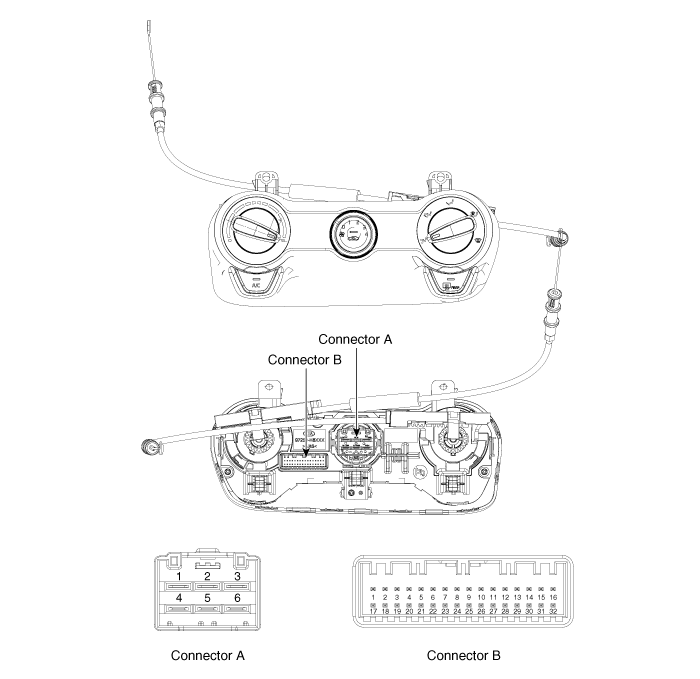

Функция контакта разъема
| НЕТ. | Соединитель А | Соединитель Б |
| 1 | Низкий | Батарея |
| 2 | Общий | ИСГ Аккумулятор |
| 3 | Высокий | Освещение (+) |
| 4 | Средний_LOW | Датчик (+5В) |
| 5 | Средний_Высокий | ⁻ |
| 6 | Высокий | Обратная связь привода впуска |
| 7 | Датчик испарителя (+) | |
| 8 | Датчик окружающей среды (+) | |
| 9 | ⁻ | |
| 10 | ⁻ | |
| 11 | Впускной привод (FRE) | |
| 12 | Впускной привод (REC) | |
| 13 | HTD | |
| 14 | Переключатель заднего обогревателя | |
| 15 | Вентилятор по сигналу на общий | |
| 16 | Освещение (-) | |
| 17 | IGN2 | |
| 18 | IGN1 | |
| 19 | ⁻ | |
| 20 | Макс. вентилятор по сигналу | |
| 21 | Реле PTC 3 | |
| 22 | Реле PTC 2 | |
| 23 | PTC по сигналу | |
| 24 | Фиксатор вне (-) | |
| 25 | ⁻ | |
| 26 | Шасси_CAN (высокий уровень) | |
| 27 | Шасси_CAN (Низкий) | |
| 28 | ⁻ | |
| 29 | ЭКВ (+) | |
| 30 | ЭКВ (-) | |
| 31 | Масса датчика | |
| 32 | Земля |
Принципиальные диаграммы

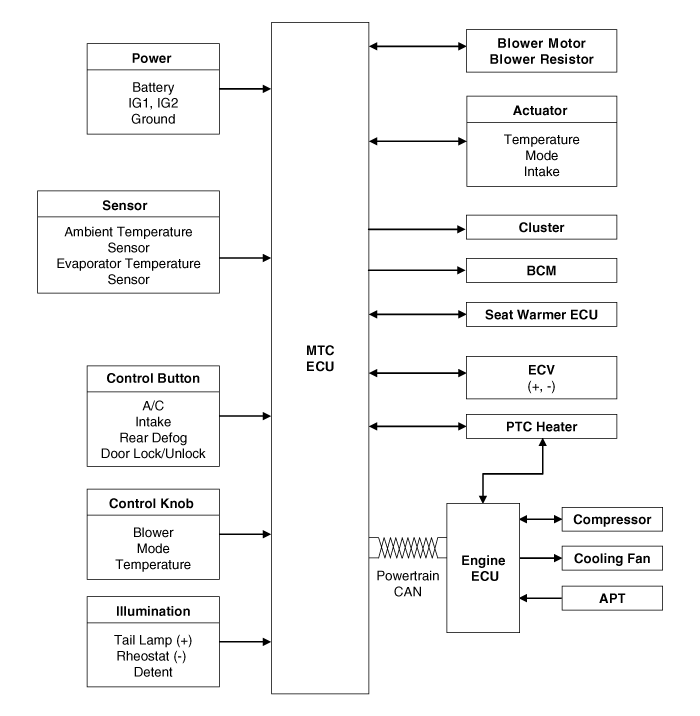

Схематическая диаграмма
Процедуры ремонта
Замена
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
Снимите нижнюю панель аварийной подушки.
(См. Кузов — «Нижняя панель аварийной площадки»)
Снимите аудиоблок.
(См. Электрическая система кузова — «Аудиоблок»)
Снимите перчаточный ящик.
(См. Crash Pad — «Корпус перчаточного ящика»)

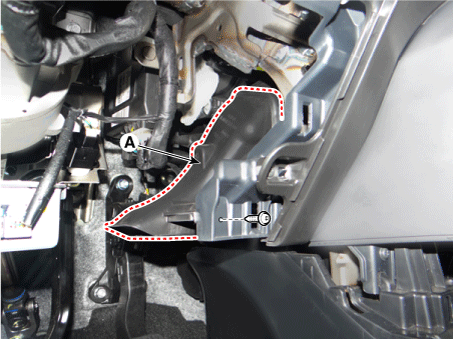

Снимите душевой канал (А) со стороны водителя, предварительно ослабив винт.

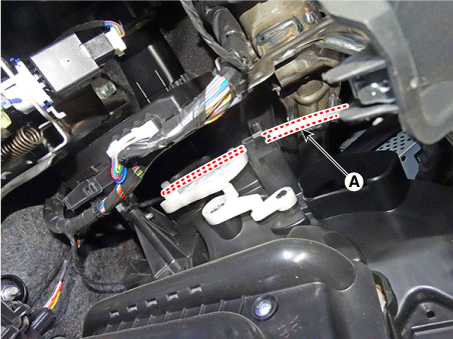

Отсоедините кабель управления режимами (А).

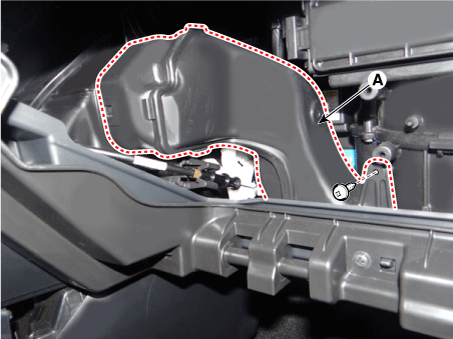

Снимите душевой патрубок со стороны пассажира (А), предварительно ослабив винт.

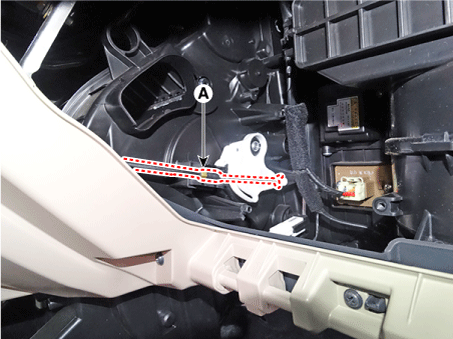

Отсоедините кабель контроля температуры (А).

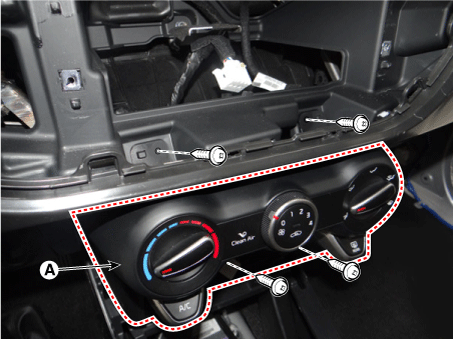

После ослабления крепежных винтов снимите контроллер кондиционера и отопителя. блок (А).

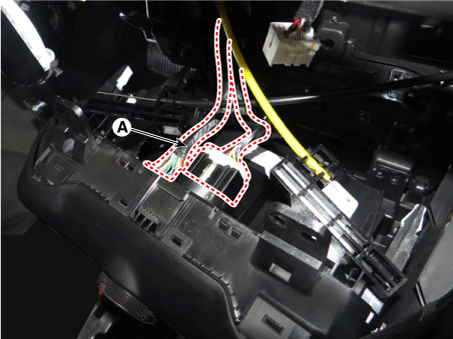

Отсоедините разъемы контроллера кондиционера и отопителя (А).
Для установки выполните процедуру удаления в обратном порядке.
