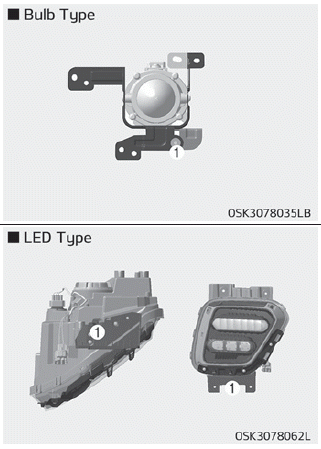

Направление передних противотуманных фар

Чтобы направить переднюю противотуманную фару вверх или вниз, поверните ручку по часовой стрелке или против часовой стрелки.

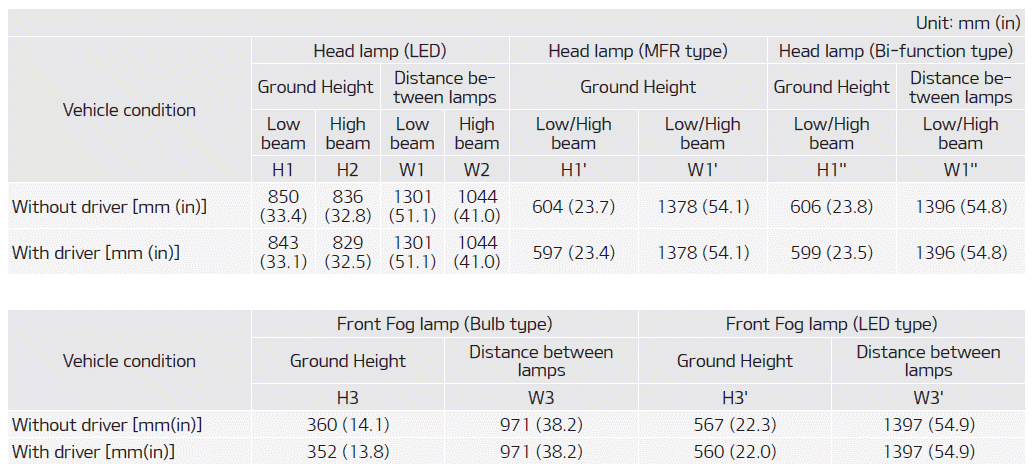

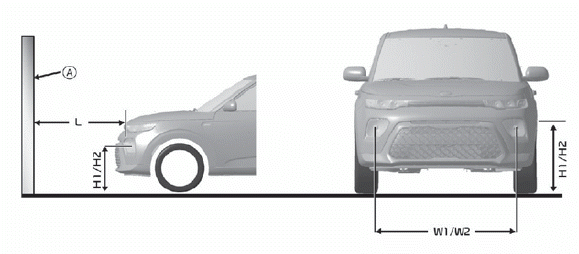

Точка прицеливания (фара типа A)

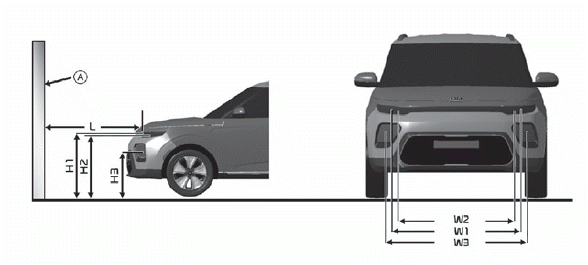

Точка прицеливания (фара типа B)

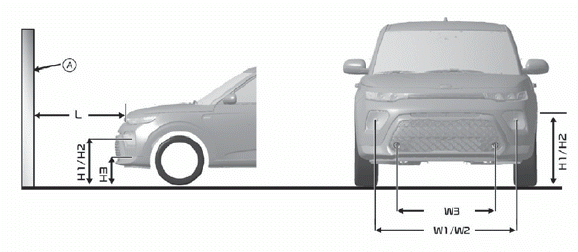

Точка прицеливания (фара типа C)

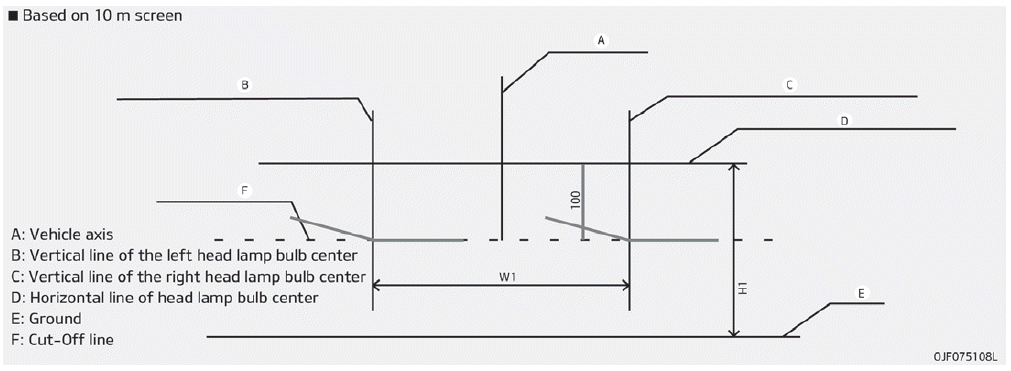

Фара ближнего света (автомобиль с левым рулем)

1. Включите ближний свет без водителя.

2. Линия светотеневой границы должна проецироваться на линию светотеневой границы, показанную на рисунке.

3. При наведении на ближний свет вертикальное наведение следует отрегулировать после регулировки горизонтальная наводка.

4. Если установлено устройство регулировки уровня фар, отрегулируйте устройство регулировки уровня фар. переключатель с 0 положениями.

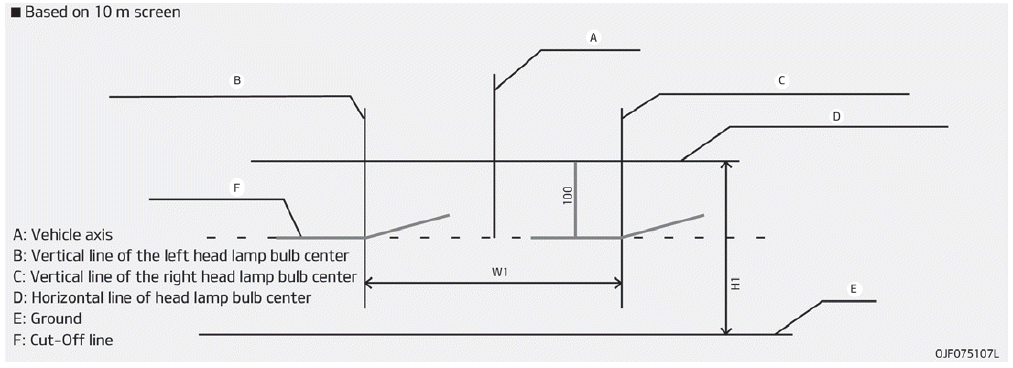

Фара ближнего света (автомобиль с правым рулем)

1. Включите ближний свет без водителя.

2. Линия светотеневой границы должна проецироваться на линию светотеневой границы, показанную на рисунке.

3. При наведении на ближний свет вертикальное наведение следует отрегулировать после регулировки горизонтальная наводка.

4. Если установлено устройство регулировки уровня фар, отрегулируйте устройство регулировки уровня фар. переключатель с 0 положениями.

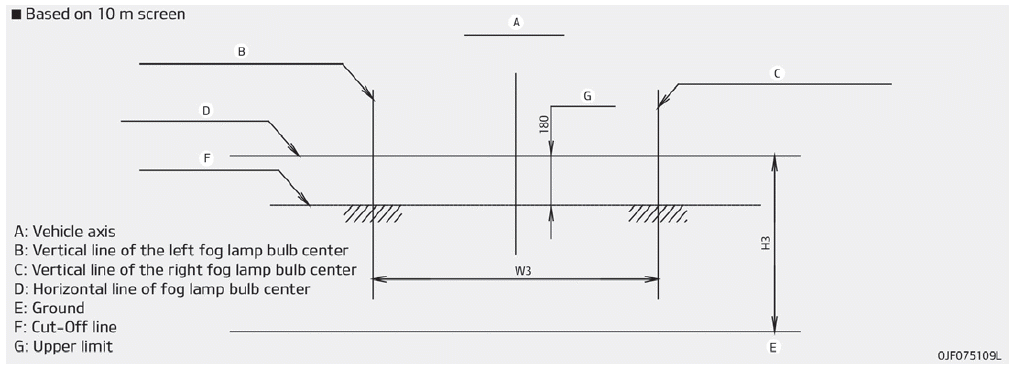

Передняя противотуманная фара

1. Включите передний противотуманный фонарь без присутствия водителя.

2. Светотеневая граница должна проецироваться в допустимом диапазоне (заштрихованная область).
