Порядок ремонта спинки переднего сиденья

Замена

Наденьте перчатки, чтобы защитить руки.

При поддевании отверткой с плоским наконечником или с помощью накладки инструмент, оберните его защитной лентой и наклейте защитную ленту вокруг соответствующие части, чтобы предотвратить повреждение. Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите переднее сиденье в сборе. (См. Переднее сиденье — «Переднее сиденье в сборе»)
2. 2
   Снимите внешний кожух переднего сиденья. (См. Переднее сиденье — «Внешний защитный кожух переднего сиденья»)
3. 3
   Снимите внутреннюю крышку щитка переднего сиденья. (См. Переднее сиденье — «Внутренняя крышка экрана переднего сиденья»)
4. 4
   Снимите подголовник переднего сиденья (А).



   ?Метод разделения подголовника Нажмите кнопку блокировки направляющей левого подголовника (2). Вставьте штифт в отверстие направляющей правого подголовника и нажмите на скрытую стопорную пластину (3). Снимите подголовник переднего сиденья (А).

5. 5
   Снимите эластичную ленту (А) с каркаса подушки.



6. 6

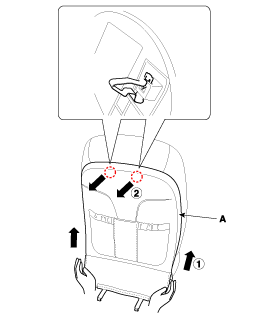

   Снимите спинку переднего сиденья (А).

   Возьмитесь руками за обе нижние стороны задней панели и поднимите вверх в направлении стрелки (1). Когда задняя панель поднимается, одновременно потяните заднюю панель в направлении стрелки (2).





7. 7
   Снимите задний воздуховод вентиляции переднего сиденья (А).



8. 8
   Выверните спинку переднего сиденья наизнанку. Затем вытащите направляющие подголовника (A), зажимая обе стороны нижней части направляющие и снимите их.





9. 9
   Вытяните защитный кожух (А) на раме спинки переднего сиденья.



10. 10
    Снимите обивку спинки переднего сиденья (А) с рамы спинки переднего сиденья.



11. 11
    Снимите липучку (A) и зажимы (B) на передней части спинки сиденья и снимите обивку спинки переднего сиденья (C).

    Следите за тем, чтобы губчатая проволока не отделилась на своем месте.



12. 12
    Установите в порядке, обратном снятию.

    Во избежание складок убедитесь, что материал равномерно натянут на чехол (B), прежде чем закреплять зажимы (A). Замените кольцевые зажимы новыми с помощью специального инструмента (C) (09880-4F000).
