Hyundai Sonata: Рулевое колесо / Рулевое колесо с подогревом Схемы

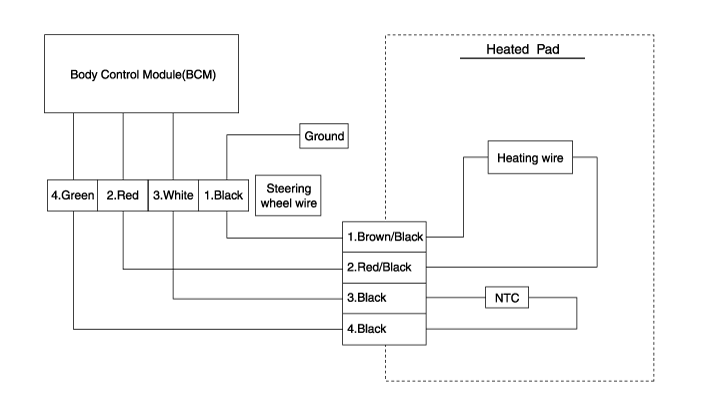

| Принципиальная схема |

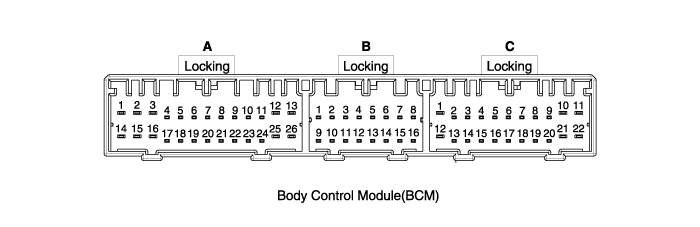

| Терминальная функция |
|
Пин №
|
Функция
|
|
А2
|
Рулевое управление с подогревом
|
|
А3
|
Сигнал переключения
|
|
А13
|
НТК (-)
|
|
С9
|
НТК (+)
|
Описание и принцип работы рулевого колеса с подогревом
Описание
Подогрев накладок на рукоятку руля вызывает жар.
1.
Блок управления с подогревом
ТипТемператураПримечанияКожа38°C±4°CНаносить на всю поверхность пены
2.
Подогрев руля с ...
Обогрев руля Процедуры ремонта
осмотр
1. Измерьте сопротивление NTC и нагревательной пластины.
А.
Сопротивление NTC (черный/желтый, черный) - 10,0 к? ± 10% (25°С)
Б.
Сопротивление нагретой площадки (желтый, черный) - 1,6 ~ 2,0 Ом. ± 10% ...
