Hyundai Sonata: схематические схемы системы зажигания / катушки зажигания

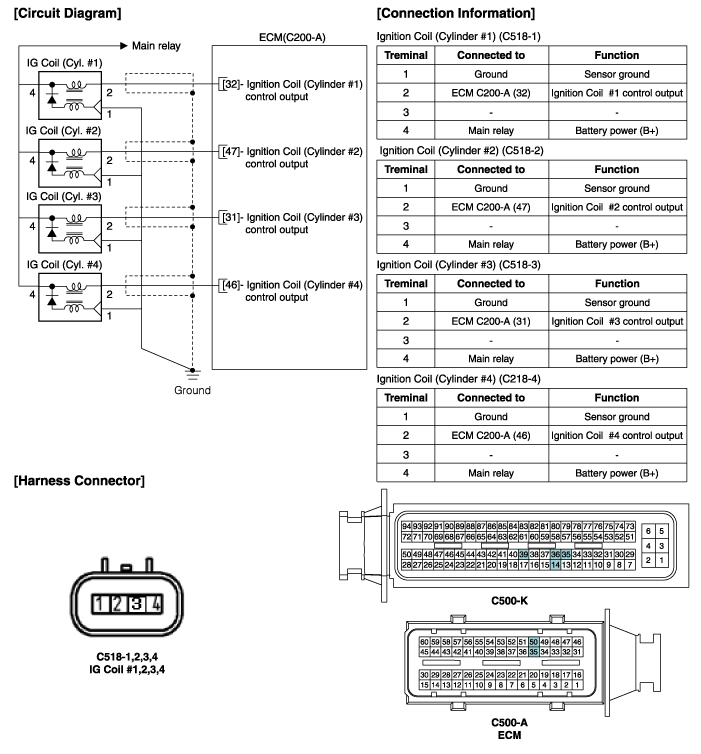

| Принципиальная электрическая схема |
Характеристики катушки зажигания
Спецификация
ПараметрСпецификация Сопротивление первичной обмотки (?)0,56 ± 10% [20°C (68°F)] Сопротивление вторичной обмотки (k?)2,0 ± 15% [20°C (68°F)]
...
Процедуры ремонта катушки зажигания
Удаление
1.
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
Снимите кожух двигателя.
3.
Отсоедините разъем катушки зажигания (А).
4.
Снять замок зажигания...
