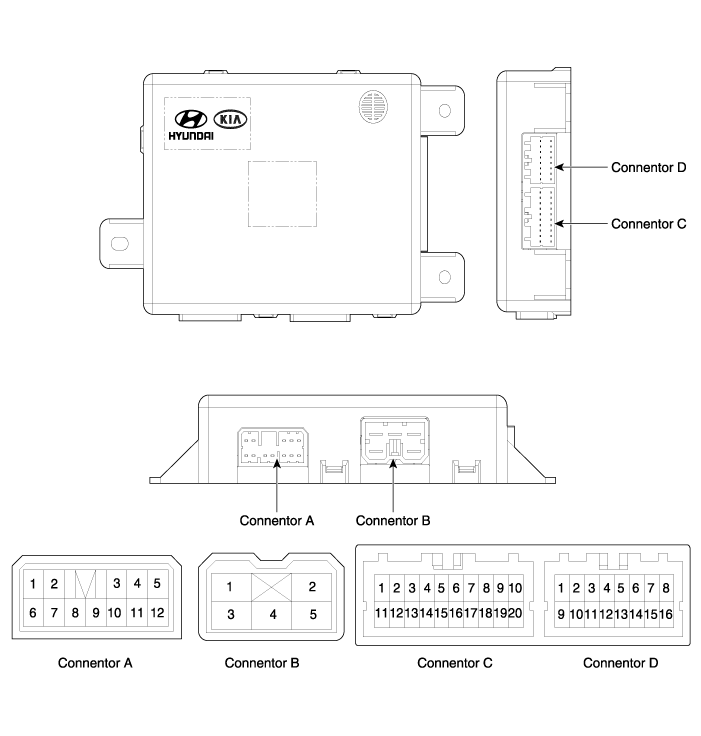

Hyundai Sonata: IMS (интегрированная система памяти) / блок сиденья с электроприводом памяти Компоненты и расположение компонентов
| Компоненты |
|
Нет
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
Соединитель D
|
|
1
|
-
|
Бат (+)
|
-
|
-
|
|
2
|
Двигатель переднего наклона (вверх)
|
ЗАЗЕМЛЕНИЕ
|
-
|
Датчик высоты заднего сиденья
|
|
3
|
Двигатель задней высоты (вверху)
|
Бат (+)
|
Сигнал ползункового переключателя (вперед)
|
-
|
|
4
|
Наклонный двигатель (вперед)
|
-
|
Сигнал переключателя наклона (вперед)
|
CAN кузова (высокий)
|
|
5
|
Скользящий двигатель (вперед)
|
ЗАЗЕМЛЕНИЕ
|
Сигнал переднего переключателя наклона (вверх)
|
CAN кузова (низкий уровень)
|
|
6
|
-
|
?
|
Сигнал заднего переключателя высоты (вверху)
|
-
|
|
7
|
Передний двигатель наклона (вниз)
|
Датчик скольжения
|
IGN1
|
|
|
8
|
-
|
Датчик реклинина
|
Бат (+)
|
|
|
9
|
-
|
Передний датчик наклона
|
ЗАЗЕМЛЕНИЕ
|
|
|
10
|
Двигатель задней высоты (вниз)
|
Питание датчика положения сиденья
|
-
|
|
|
11
|
Наклонный двигатель (назад)
|
-
|
IMS-переключатель 1
|
|
|
12
|
Скользящий двигатель (назад)
|
-
|
IMS-переключатель 2
|
|
|
13
|
?
|
Сигнал ползункового переключателя (назад)
|
-
|
|
|
14
|
Сигнал переключателя наклона (назад)
|
УСТАНОВИТЬ Переключатель
|
||
|
15
|
Сигнал переднего переключателя наклона (вниз)
|
-
|
||
|
16
|
Сигнал заднего переключателя высоты (вниз)
|
-
|
||
|
17
|
-
|
?
|
||
|
18
|
-
|
|||
|
19
|
-
|
|||
|
20
|
-
|
Описание и работа
Описание
Измененное положение сиденья путем запоминания в силовой
прогулочный блок с переключателем IMS, управляющим оптимальным положением сиденья, установленным
драйвер можно восстановить с помощью переключателя IMS. ...
Схема сиденья с электроприводом с памятью
Принципиальная электрическая схема
...
