Кузов (внутри и снаружи)

Процедуры ремонта спинки заднего сиденья

Место в руководстве: Кузов (внутри и снаружи)
Общая информация — 9Механическая система двигателя — 90Электрическая система двигателя — 58Система контроля выбросов — 24Управление двигателем/топливная система — 114Карданный вал и ось — 15Подвесная система — 35Рулевая система — 19Сдержанность — 50Тормозная система — 54Кузов (внутри и снаружи) — 213Электрическая система кузова — 241Отопление, вентиляция, кондиционирование — 56Система DCT (трансмиссия с двойным сцеплением) — 52
13шагов
~83мин
4/5сложность
1специнстр.
Выполнено 0 из 13

Замена

[левый]
  • Наденьте перчатки, чтобы защитить руки.
  • При поддевании отверткой с плоским наконечником или с помощью накладки инструмент, оберните его защитной лентой и наклейте защитную ленту вокруг соответствующие части, чтобы предотвратить повреждение.
  • Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.
  • Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
  1. Снимите спинку заднего сиденья в сборе [LH]. (См. Заднее сиденье — «Заднее сиденье в сборе»)
  2. Снимите подголовник заднего сиденья (А).
    1. Нажмите кнопку блокировки направляющей левого подголовника (2).
    2. Вставьте штифт в отверстие направляющей правого подголовника и нажмите на скрытую стопорную пластину (3).
    3. Снимите подголовник заднего сиденья (А).

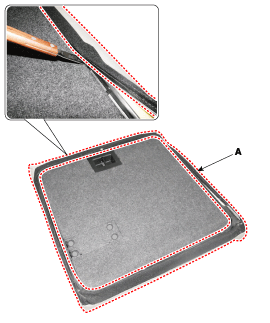

  3. С помощью отвертки или съемника снимите заднюю крышку заднего сиденья (А).
  4. Вытяните направляющие подголовника заднего сиденья (А), зажимая обе стороны нижней части направляющих, и снимите их.
  5. Сняв оба зажима и липучку на задней части спинки сиденья, снимите обивку спинки сиденья (A).
  6. Установите в порядке, обратном снятию.
    • Во избежание складок убедитесь, что материал равномерно натянут на чехол (B), прежде чем закреплять зажимы (A).
    • Замените кольцевые зажимы новыми с помощью специального инструмента (C) (09880-4F000).
[Правый]
Наденьте перчатки, чтобы защитить руки.
  • При поддевании отверткой с плоским наконечником или с помощью накладки инструмент, оберните его защитной лентой и наклейте защитную ленту вокруг соответствующие части, чтобы предотвратить повреждение.
  • Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность.
  • Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
  1. Снимите спинку заднего сиденья в сборе [RH]. (См. Заднее сиденье — «Заднее сиденье в сборе»)
  2. Снимите подлокотник спинки заднего сиденья. (См. Заднее сиденье — «Заднее сиденье»)
  3. Снимите подголовник заднего сиденья (А).
    1. Нажмите кнопку блокировки направляющей левого подголовника (2).
    2. Вставьте штифт в отверстие направляющей правого подголовника и нажмите на скрытую стопорную пластину (3).
    3. Снимите подголовник заднего сиденья (А).

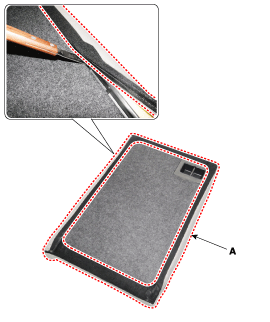

  4. С помощью отвертки или съемника снимите заднюю крышку заднего сиденья (А).
  5. Выверните наизнанку обивку спинки заднего сиденья. Затем вытащите направляющие подголовника (A), зажимая обе стороны нижней части подголовника. направляющие и снимите их.
  6. Сняв зажимы и липучку (А) на задней части спинки сиденья, снимите обивку спинки сиденья (В).
  7. Установите в порядке, обратном снятию.
    • Во избежание складок убедитесь, что материал равномерно натянут на чехол (B), прежде чем закреплять зажимы (A).
    • Замените кольцевые зажимы новыми с помощью специального инструмента (C) (09880-4F000).
