Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

При поддевании отверткой с плоским наконечником или с помощью накладки инструмент, оберните его защитной лентой и наклейте защитную ленту вокруг соответствующие части, чтобы предотвратить повреждение. Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, чтобы не повредить поверхность. Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1. 1
   Снимите подушку заднего сиденья в сборе. (См. Заднее сиденье — «Заднее сиденье в сборе»)
2. 2
   Снимите спинку заднего сиденья в сборе. (См. Заднее сиденье — «Заднее сиденье в сборе»)
3. 3
   Снимите заднюю отделку лотка для пакетов. (См. Внутренняя отделка — «Отделка лотка для упаковки»)
4. 4
   Снимите панель багажного отделения (А).
5. 5
   Снимите заднюю поперечную облицовку (В).
6. 6
   Снимите боковую обшивку перегородки багажника (С).
7. 7
   Ослабив крепежные винты, снимите боковую обшивку багажника (D).
8. 8
   Установите в порядке, обратном снятию.

   Замените поврежденные клипсы.

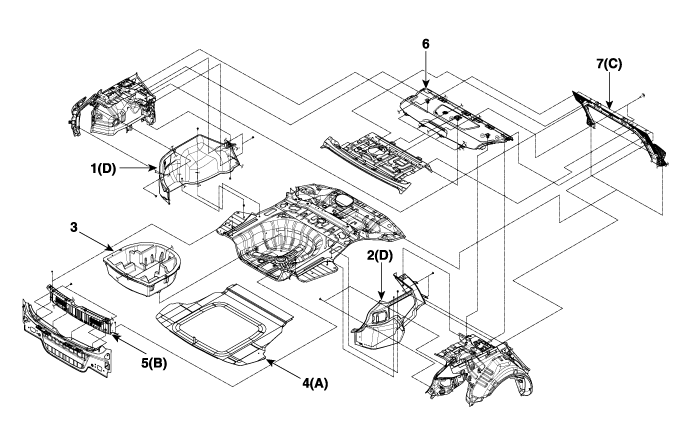

   1. Боковая обшивка багажника [LH] 2. Боковая обивка багажника [правая] 3. Лоток ТМК 4. Крышка багажника

   5. Задняя поперечная обшивка 6. Отделка лотка для пакетов 7. Боковая обшивка багажной перегородки
