Hyundai Sonata: система круиз-контроля / принципиальные схемы

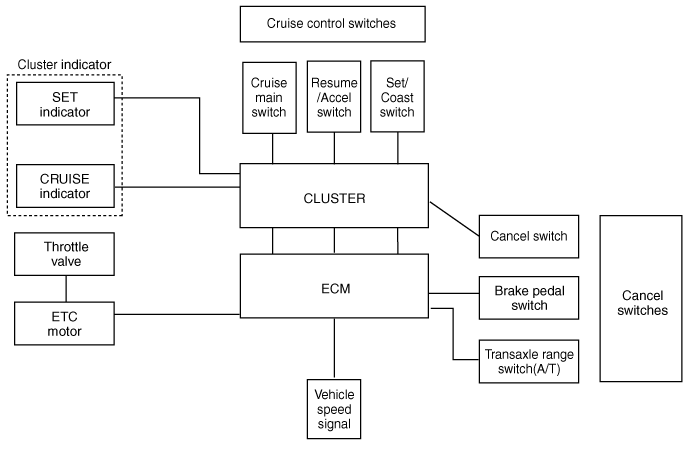

Составные части и схема функций

Составная часть		Функция
Датчик скорости автомобиля, модуль управления ESP/ABS		Преобразует скорость автомобиля в пульс.
ЕСМ		Получает сигналы от датчиков и переключателей управления.
Индикатор круиз-контроля		Загорается, когда главный переключатель CRUISE включен (встроен в кластер)
Переключатели круиз-контроля	КРУИЗ переключатель	Переключатель питания автоматического регулирования скорости.
	Переключатель возобновления/ускорения (RES +)	Управляет функциями автоматического управления скоростью с помощью переключателя Resume/Accel (переключателя Set/Coast)
	Переключатель установки/выбега (RES -)
Отменить переключатели	Отменить переключатель	Посылает сигналы отмены в ECM.
	Переключатель педали тормоза
	Переключатель диапазонов коробки передач (A/T)
ЭТК Мотор		Регулирует дроссельную заслонку в соответствии с открытием, установленным ECM.

* Двигатель ETC: двигатель с электронным управлением дроссельной заслонкой

Схематические диаграммы
