Ford Escape: замена дорожного колеса

Замена спущенной шины

ВНИМАНИЕ: никогда не размещайте ничего между домкратом автомобиля и землей.

ВНИМАНИЕ: никогда не размещайте ничего между автомобильным домкратом и вашим транспортное средство.

ПРЕДУПРЕЖДЕНИЕ. Чтобы предотвратить транспортное средство от движения при смене колесо, переключите передачу в парк (P), включите стояночный тормоз и используйте соответствующий блок или противооткатный упор закрепите колесо по диагонали напротив колесо меняется. Например, при замене переднего левого колеса, поместите соответствующий блок или колесо упор на правое заднее колесо.

ВНИМАНИЕ: рекомендуется колеса автомобиля были заблокированы, и что никто не должен оставаться в автомобиль, который поддомкратили.

ВНИМАНИЕ: Всегда используйте домкрат поставляются в качестве оригинального оборудования с вашим транспортное средство. При использовании другого разъема, отличного от при условии, убедитесь, что мощность домкрата соответствует весу автомобиля, включая любой автомобильный груз или модификации. Если вы не уверены, что домкрат мощности достаточно, свяжитесь с официальный дилер.

ВНИМАНИЕ: Домкрат, поставляемый с этот автомобиль предназначен только для замены колеса. Не используйте автомобильный домкрат для других чем когда вы меняете колесо в чрезвычайная ситуация.

ВНИМАНИЕ: Убедитесь, что автомобиль домкрат не поврежден и не деформирован резьба смазана и чистая.

ВНИМАНИЕ: Домкрат должен быть используется на ровной твердой поверхности везде, где возможный.

ВНИМАНИЕ: Используйте только указанные точки поддомкрачивания. Если вы используете другие позиции, Вы можете повредить кузов, рулевое управление, подвеска, двигатель, тормозная система или топливопроводы.

ВНИМАНИЕ: выключите зажигание и полностью включите стояночный тормоз перед подъемный автомобиль.

ВНИМАНИЕ: Паркуйте автомобиль так, чтобы чтобы вы не препятствовали потоку трафик или подвергать себя любой опасности и поставить знак аварийной остановки.

ВНИМАНИЕ: Не попадайте под транспортное средство, поддерживаемое только автомобильный домкрат.

ВНИМАНИЕ: никто не должен размещать любая часть их тела под транспортным средством который поддерживается домкратом.

Примечание: домкрат не требует техническое обслуживание или дополнительная смазка в течение срок службы вашего автомобиля.

1. Припаркуйтесь на ровной поверхности, установите паркинг затормозить и включить аварийную сигнализацию.
2. Поместите коробку передач в парк (P) и выключите двигатель.
3. Поднимите и удалите застеленный ковром груз площадь пола для доступа к запасному колесу и Джек.

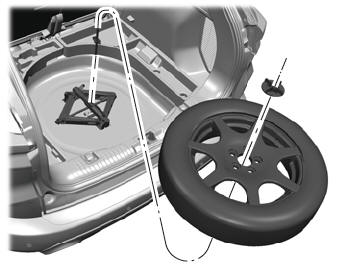

4. Снимите барашковую гайку, которая крепит запасное колесо, повернув его против часовой стрелки.
5. Снимите запасное колесо и комплект домкрата с отделение для запасного колеса.

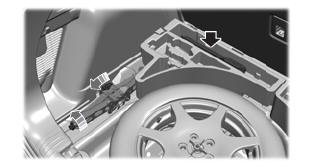

   Примечание. В подключаемом модуле и полном гибриде Электрический Транспортные средства вы можете найти домкрат и гаечный ключ слева от запасного колеса.



   Примечание. На неподключаемых или полностью гибридных электрических Транспортные средства, вы можете найти домкрат и гаечный ключ под запаску.

6. Снимите домкрат и спущенную шину фиксирующий ремень от основания домкрата.

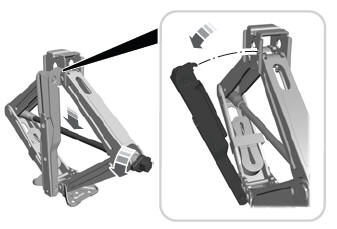

7. Поверните приводной винт с шестигранной гайкой домкрата против часовой стрелки, чтобы отсоединить выступ ключ от домкрата. Это снижает домкрат и освобождает механический замок.

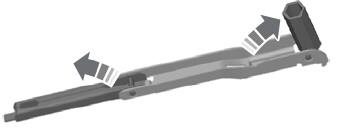

8. Разверните гаечный ключ для использования.

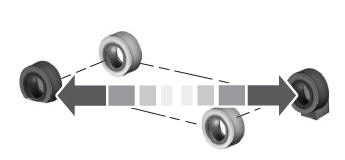

9. Заблокируйте диагонально противоположное колесо.



10. Ослабьте каждую гайку крепления колеса наполовину. повернуть против часовой стрелки, но не снимите их, пока колесо не будет поднято с земли.

    Примечание. Поднимите домкрат в указанных местах, чтобы избежать повреждения автомобиля.

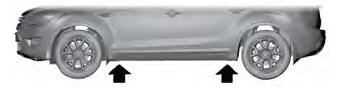

11. Здесь показаны точки поддомкрачивания автомобиля также изображены на предупреждении этикетка на домкрате. Маленькая стреловидная отметки на порогах автомобиля показывают расположение точек поддомкрачивания.

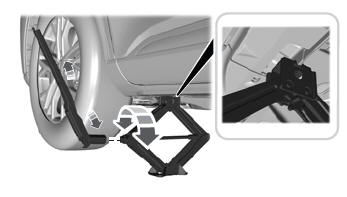

12. Поверните ключ по часовой стрелке, чтобы поднять автомобиль до тех пор, пока спущенная шина не полностью оторваться от земли.



13. Снимите гайки с наконечником гаечный ключ.

    Примечание: для автомобилей с полными колпаками. с открытыми колесными гайками снимите колесо гайки перед снятием колпака колеса или возможно повреждение колпака колеса.

14. Замените спущенное колесо запасным шину, убедившись, что шток клапана лицом наружу. Установите на место гайки до тех пор, пока колесо не будет плотно прилегать к центр. Не затягивайте полностью гайки пока колесо не будет опущено.
15. Опустите колесо, повернув домкрат ручку против часовой стрелки.

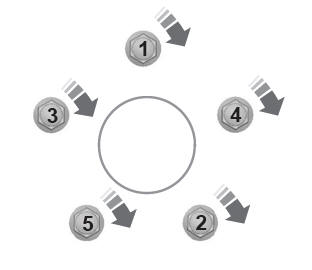

16. Снимите домкрат и полностью затяните гайки в указанном порядке.



Хранение спущенной шины

1. Для хранения комплекта разъемов на неподключаемом или Полностью гибридные электромобили, сложите ручку домкрата и гаечного ключа и зафиксируйте ее к кронштейну основания домкрата с помощью штифт гаечного ключа.

   Примечание. Для хранения домкрата и гаечного ключа Подключаемые и полностью гибридные электромобили, сложите домкрат и гаечный ключ в закрытый положение и вставьте ключ в отделение для хранения. Установите домкрат сборку в закрытое положение и убедитесь, что домкрат надежно закреплен, прежде чем водить машину.

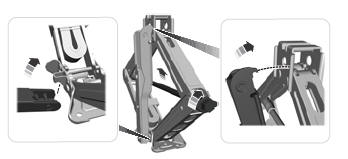

2. При установке сложенного ключа на домкрат, поверните ключ вверх и отрегулируйте высоту домкрата так, чтобы ключ крюк входит в отверстие на домкрате. Затяните шестигранную гайку по часовой стрелке, пока безопасный.



3. Переместите домкрат в сборе в исходное положение автомобиля и зафиксируйте с пластиковой барашковой гайкой. Убеждаться домкрат надежно закреплен перед вами водить машину.
4. Разблокируйте колеса.

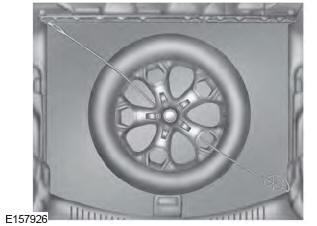

5. Положите спущенную шину на пол в грузовая зона. Закрепите спущенной шиной фиксирующий ремень, следуя следующему шаги:

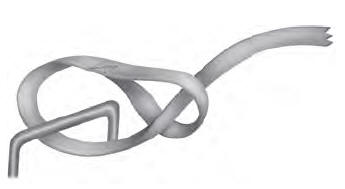

6. Найдите крепление для груза рядом с спинка сиденья. Нажмите на петлю фиксатора ремешок через завязку. Проденьте непетлевой конец через петлю.



7. Проденьте фиксирующий ремешок через колесные проемы.
8. Найдите переднее крепление для груза в противоположный угол грузового отсека завязка, использованная на шаге 4. Нить фиксирующий ремень через стяжку и туго затянуть.

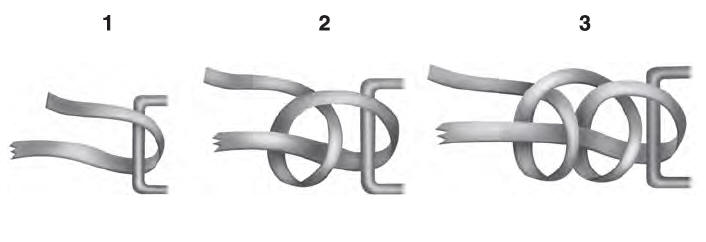

9. Закрепите, завязав узел 2-половины.

Колесные гайки

ПРЕДУПРЕЖДЕНИЕ. При установке колеса всегда удаляйте коррозию, грязь или иностранный материалы, присутствующие на монтажных поверхностях колеса или поверхности колесо ступицу, тормозной барабан или тормозной диск, контактирующий с колесом. Обязательно закрепите любой застежки которые прикрепляют ротор к ступице, чтобы они не мешали монтажу поверхности колесо. Установка колес без правильного контакта металла с металлом на колесе монтажные поверхности могут привести к ослаблению колесных гаек и соскальзыванию колеса. пока ваш автомобиль находится в движении, что приводит к потере контроля над автомобилем, травмам или смерть.

*Моменты затяжки даны для резьбы гаек и болтов без грязь и ржавчина. Используйте только Форд Рекомендуемая замена крепежа.

Снова затяните гайки с указанным моментом в течение 100 миль (160 км) после любое колесо нарушение (например, вращение шины, замена спущенной шины, снятие колеса).

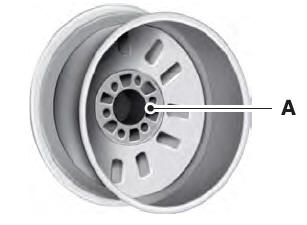

1. Пилотное отверстие колеса.

Осмотрите направляющее отверстие колеса и монтажную поверхность перед установкой. Удалите видимую коррозию или ослабленные частицы.
