Снятие и установка — привод управления перепускной заслонкой

Удаление

УВЕДОМЛЕНИЕ: Лопатки компрессора турбонагнетателя могут быть повреждены даже мельчайшие частицы. При снятии любого турбонагнетателя или воздухозаборника двигателя компонент системы, убедитесь, что мусор не попал в систему. Неспособность это может привести к повреждению турбокомпрессора.

1. 1
   Снимите выпускную трубку воздухоочистителя.
   См.: Выпускная труба воздухоочистителя (303-12B Распределение впускного воздуха и Фильтрация — 2 л EcoBoost (177 кВт/240 л. с.) — MI4, удаление и Монтаж).
2. 2

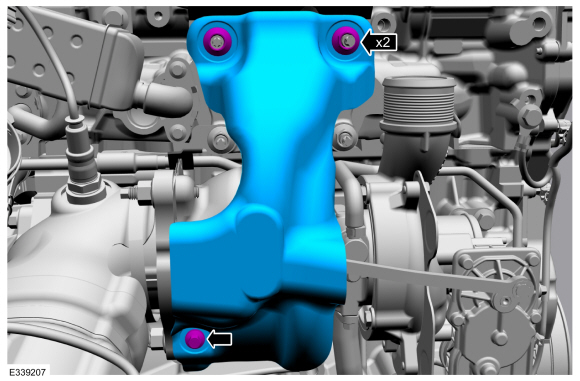

   Снимите гайки и болт, затем снимите теплозащитный экран.



3. 3
   Отсоедините электрический разъем привода управления перепускной заслонкой.



4. 4

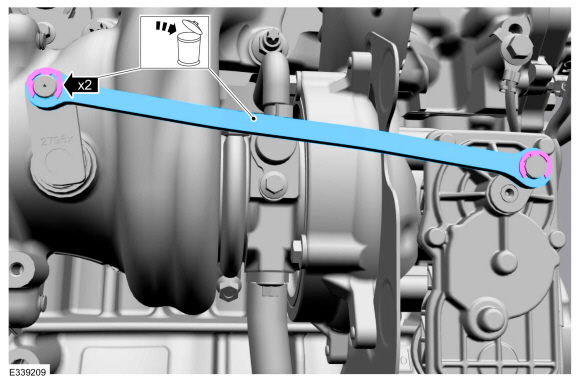

   Снимите и выбросьте электронные зажимы рычага привода управления перепускной заслонкой, затем снимите и выбросьте рычаг.



5. 5

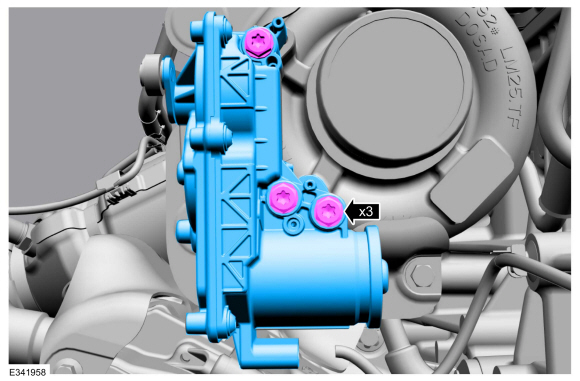

   Снимите и выбросьте болты привода управления перепускной заслонкой, затем снимите привод управления перепускной заслонкой.



Монтаж

1. 1
   Установите привод управления перепускной заслонкой, затем установите и затяните новые болты.
   Крутящий момент: 62 фунта на дюйм (7 Н·м)



2. 2

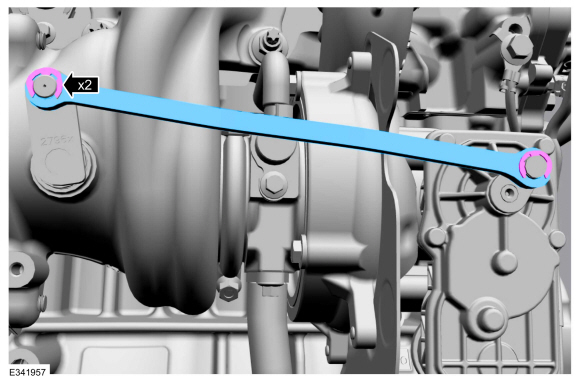

   Установите новую тягу привода управления перепускной заслонкой, затем установите новые электронные зажимы.



3. 3
   Подсоедините электрический разъем привода управления перепускной заслонкой.



4. 4
   1. Если шпильки вышли вместе с гайками, снимите гайки со шпилек.

   2. Если шпильки вышли вместе с гайками, установите и затяните шпильки.
      Крутящий момент: 159 фунтов на дюйм (18 Н·м)

   3. Установите теплозащитный экран, затем установите и затяните гайки и болты.
      Крутящий момент:
      Этап 1: Затяните 1 и 2 до: 168 фунтов на дюйм (19 Н·м)
      Этап 2: Затяните 1 и 2 до: 39 фунт-футов (53 Н·м)
      Этап 3: Затяните 1 и 2 до: 39 фунт-футов (53 Н·м)
      Этап 4: Затяните 3 до: 97 фунтов на дюйм (11 Н·м)



5. 5
   Установите выпускную трубу воздухоочистителя.
   См.: Выпускная труба воздухоочистителя (303-12B Распределение впускного воздуха и Фильтрация — 2 л EcoBoost (177 кВт/240 л. с.) — MI4, удаление и Монтаж).
6. 6

   УВЕДОМЛЕНИЕ: Существенный открывающий и закрывающий крутящий момент применяется эта система. Во избежание травм следите за тем, чтобы пальцы не касались механизм вестгейта при срабатывании. Несоблюдение этих инструкций может привести к травме.

   С помощью KOEO с помощью диагностического сканера удалите коды DTC PCM и сбросьте KAM.
