Ford Escape: Заправка и управление топливом — Турбокомпрессор — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1) / Описание и работа — Турбокомпрессор — Расположение компонентов

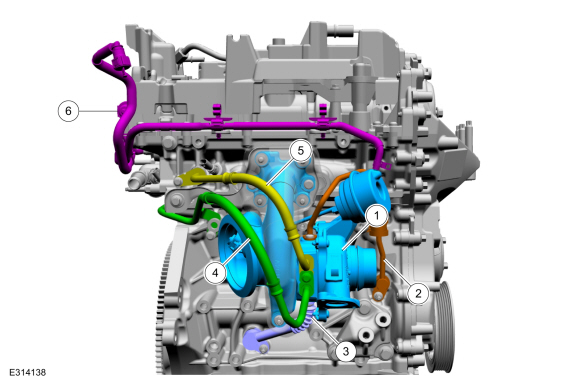

Компоненты турбокомпрессора EcoBoost объемом 1,5 л


Элемент Описание
1 Турбокомпрессор
2 Трубка подвода масла к турбокомпрессору
3 Трубка возврата масла турбокомпрессора
4 Трубка подвода охлаждающей жидкости к турбокомпрессору
5 Трубка возврата охлаждающей жидкости турбонагнетателя
6 Соленоид клапана управления перепускным клапаном

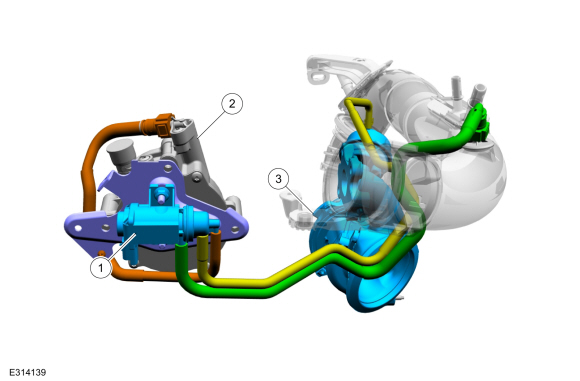

1,5 л EcoBoost Управление турбонагнетателем


Элемент Описание
1 Соленоид клапана управления перепускным клапаном
2 Вакуумный насос
3 Турбокомпрессор

Заправка топливом и органы управления — Турбокомпрессор — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1)

..

Описание и работа - Турбокомпрессор - Работа системы и описание компонентов

Работа системы Системы турбокомпрессора и охладителя наддувочного воздуха (CAC) Система турбокомпрессора Турбокомпрессор — это устройство, приводимое в действие выхлопными газами, которое используется для увеличения выходная мощность двигателя за счет компрессора турбонагнетателя, увеличивающего давление воздуха на входе в двигатель...
