Руководство по ремонту Форд Эскейп 2020-2023 гг. / Силовой агрегат / Двигатель / Выбросы в результате испарения / Общие процедуры - Проверка герметичности системы улавливания паров топлива

Ford Escape: Выбросы паров топлива / Общие процедуры - Проверка герметичности системы выхлопа паров топлива

Проверять

ПРИМЕЧАНИЕ: Шаги с 1 по 7 предназначены для диагностики потенциальных утечек в система улавливания паров топлива между адсорбером и испарителем клапан продувки выхлопной системы.

  1. Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
    См.: Подъем и подъем (100-02 Подъем и подъем — 2,5 л Duratec — Hybrid (121 кВт/164 л. с.) (BG)) .
  1. УВЕДОМЛЕНИЕ: Не распыляйте дым на модуль управления обнаружением утечек EVAP. Это может привести к повреждению внутреннего модуля.

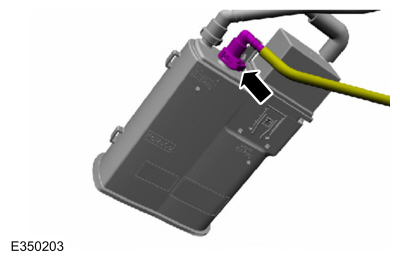

    ПРИМЕЧАНИЕ: Показан типичный адсорбер для улавливания паров топлива.

    Отсоедините линию продувки системы улавливания паров топлива. и подключите тестер дымовой машины VACUTEC для определения паров топлива. к быстроразъемному фитингу линии продувки испарителя, где показано. Ссылаться к инструкциям производителя.
    См.: Быстроразъемная муфта (310-00 Топливная система - Общая информация — 2,5 л Duratec — Hybrid (121 кВт/164 л.с.) (BG)) .
  1. С помощью прибора для проверки паров топлива VACUTEC Smoke Machine создайте давление в системе EVAP.
  1. Следите за индикатором дымовой машины VACUTEC. Тестер испарения топлива. Если измерение ниже флаг индикатора, система прошла тест на утечку и тест процедура завершена. Если измерение выше флажка индикатора, система не прошла тест на герметичность. Если проверка на утечку не удалась, перейти к следующему шагу.
  1. Подача дыма от VACUTEC Smoke Machine Fuel Evaporative Тестер выбросов в систему EVAP. Обратитесь к производителю инструкции.
  1. Используйте галогенный прожектор, входящий в комплект поставки VACUTEC. Тестер испарения топлива дымовой машины для поиска дыма из системы EVAP. Это укажет на место утечки.
  1. При необходимости устраните все утечки и переустановите компоненты.

ПРИМЕЧАНИЕ: Шаги с 8 по 13 предназначены для диагностики потенциальных утечек в система улавливания паров топлива между канистрой и баком давления Клапан управления (TPC) и клапан заправочного клапана (RV).

  1. УВЕДОМЛЕНИЕ: Не распыляйте дым на модуль управления обнаружением утечек EVAP. Это может привести к повреждению внутреннего модуля.

    ПРИМЕЧАНИЕ: Показан типичный адсорбер для улавливания паров топлива.

    ПРИМЕЧАНИЕ: Этот тест завершается давлением в баке. Клапан управления (TPC) и клапан дозаправки (RV) в нормально закрытом положение и проверяет эти два компонента на наличие утечек.

    Отсоедините нагрузочную магистраль системы улавливания паров топлива. и подключите тестер дымовой машины VACUTEC для определения паров топлива. к быстроразъемному фитингу нагрузочной линии системы выбросов, где показано. См. инструкции производителя.
    См.: Быстроразъемная муфта (310-00 Топливная система - Общая информация — 2,5 л Duratec — Hybrid (121 кВт/164 л.с.) (BG)) .
  1. С помощью прибора для проверки паров топлива VACUTEC Smoke Machine создайте давление в системе EVAP.
  1. Следите за индикатором дымовой машины VACUTEC. Тестер испарения топлива. Если измерение ниже флаг индикатора, система прошла тест на утечку и тест процедура завершена. Если измерение выше флажка индикатора, система не прошла тест на герметичность. Если проверка на утечку не удалась, перейти к следующему шагу.
  1. Подача дыма от VACUTEC Smoke Machine Fuel Evaporative Тестер выбросов в систему EVAP. Обратитесь к производителю инструкции.
  1. Используйте галогенный прожектор, входящий в комплект поставки VACUTEC. Тестер испарения топлива дымовой машины для поиска дыма из системы EVAP. Это укажет на место утечки.
  1. При необходимости устраните все утечки и переустановите компоненты.

ПРИМЕЧАНИЕ: Шаги с 14 по 20 предназначены для диагностики потенциальных утечек в система улавливания паров топлива между канистрой и топливным баком и сопутствующие компоненты.

  1. УВЕДОМЛЕНИЕ: Не распыляйте дым на модуль управления обнаружением утечек EVAP. Это может привести к повреждению внутреннего модуля.

    ПРИМЕЧАНИЕ: Этот тест завершается испарительной системой. переключающий клапан (EVAP_SW_VLV) в открытое положение и тестирует топливо топливный бак и связанные с ним паропроводы и топливопроводы на наличие утечек.

    С грузовой маркой системы улавливания паров топлива ранее отключенный на шаге 8, подключите дымовую машину VACUTEC Тестер испарения топлива к линии загрузки системы выбросов быстро подсоедините фитинг, где показано. См. инструкции производителя.
    См.: Быстроразъемная муфта (310-00 Топливная система - Общая информация — 2,5 л Duratec — Hybrid (121 кВт/164 л.с.) (BG)) .
  1. С помощью FDRS подайте команду переключающему клапану испарительной системы (EVAP_SW_VLV) в открытое положение.
  1. С помощью прибора для проверки паров топлива VACUTEC Smoke Machine создайте давление в системе EVAP.
  1. Следите за индикатором дымовой машины VACUTEC. Тестер испарения топлива. Если измерение ниже флаг индикатора, система прошла тест на утечку и тест процедура завершена. Если измерение выше флажка индикатора, система не прошла тест на герметичность. Если проверка на утечку не удалась, перейти к следующему шагу.
  1. Подача дыма от VACUTEC Smoke Machine Fuel Evaporative Тестер выбросов в систему EVAP. Обратитесь к производителю инструкции.
  1. Используйте галогенный прожектор, входящий в комплект поставки VACUTEC. Тестер испарения топлива дымовой машины для поиска дыма из системы EVAP. Это укажет на место утечки.
  1. При необходимости устраните все утечки и переустановите компоненты.

ПРИМЕЧАНИЕ: Шаги с 21 по 28 — это диагностика возможных утечек в корпусе адсорбера улавливания паров топлива.

  1. Элемент Порт
    1 Порт загрузки
    2 Очистить порт
    3 Порт свежего воздуха
    4 Пылесборник
    5 ЭЛКМ
  1. Снимите адсорбер системы улавливания паров топлива.
    См.: Фильтр улавливания паров топлива — гибридный электродвигатель с подключаемым модулем Автомобиль (PHEV) (303-13C Выбросы паров, удаление и Монтаж).
  1. Используйте подходящие заглушки или колпачки, чтобы закрыть загрузочные и продувочные отверстия на адсорбере улавливания паров топлива.
  1. Продувка дымовой машины VACUTEC испарительным топливом Тестер выбросов в атмосферу, чтобы очистить его от дыма, если он был работал в дымовом режиме во время предыдущих испытаний.
  1. УВЕДОМЛЕНИЕ: Не распыляйте дым на модуль управления обнаружением утечек EVAP. Это может привести к повреждению внутреннего модуля.

    Подсоедините тестер испарения топлива VACUTEC Smoke Machine к порту свежего воздуха.
  1. Опрыскайте адсорбер системы улавливания паров мыльной водой.
  1. Подайте давление (не курите) и проверьте испарительную канистра выброса на предмет утечек. Утечки можно определить по наличию пузырьки в мыльной воде.
  1. При необходимости устраните все утечки или замените компоненты.
  1. ПРИМЕЧАНИЕ: В дополнение к проверке на утечку VACUTEC, IDS или FDRS Доступна процедура HEV для запуска бортового теста на герметичность. Этот тест на утечку должно указывать на наличие утечки, но не обязательно показать, где находится утечка. FDRS работает примерно от 12 до 17 минут в зависимости от уровня топлива.

    Тест находится на FDRS через Self Test > PCM > Выполнить KOEO. Тест на утечку испарителя. Повторяйте тест на герметичность до тех пор, пока система не пройдет проверку.
