Ford Escape: Двигатель / Установка - Двигатель

Специальные инструменты) / Общее оборудование

303-476 (Т94П-9472-А)
Гнездо, датчик кислорода в отработавших газах
ТКИТ-1994-ЛМ/М
ТКИТ-1994-Ф
ТКИТ-1994-ФЛМ/ФМ
напольный кран
Регулируемый монтажный рычаг
Устройство для снятия/установки шланговых хомутов
Контейнер для жидкости
Джек силового агрегата
Деревянный блок

Материалы

Имя Спецификация
Motorcraft® Высокотемпературная никелевая противозадирная смазка
XL-2
-

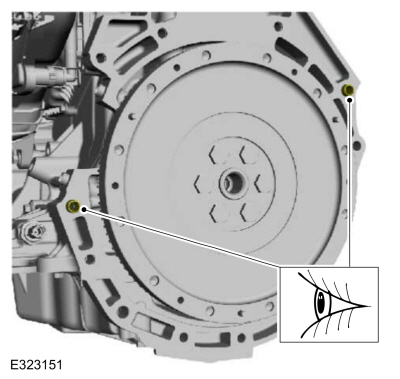

  1. Осмотрите шпонки блока цилиндров. Если шпонки повреждены или отсутствуют, установите новые шпонки блока цилиндров.

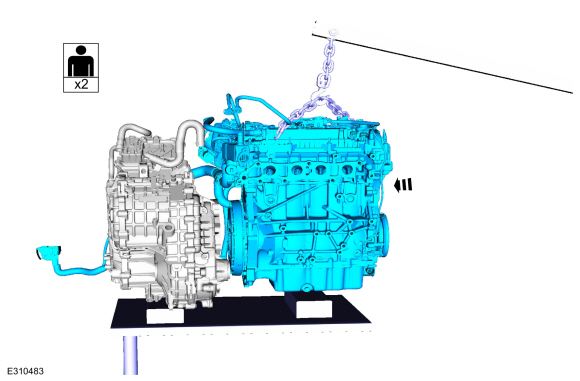

  1. Установите двигатель на коробку передач.
    Используйте общее оборудование: напольный кран
  1. ПРИМЕЧАНИЕ: Если коробка передач не установлена ​​на установочные штифты, это может привести к повреждению коробки передач.

    Если установочные штифты были вытянуты из блока цилиндров при снятии, установите новые установочные штифты в блок цилиндров.

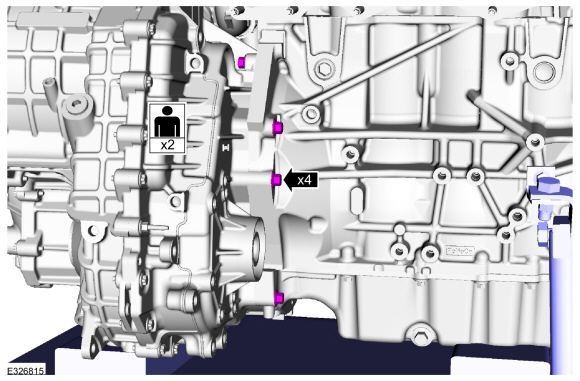

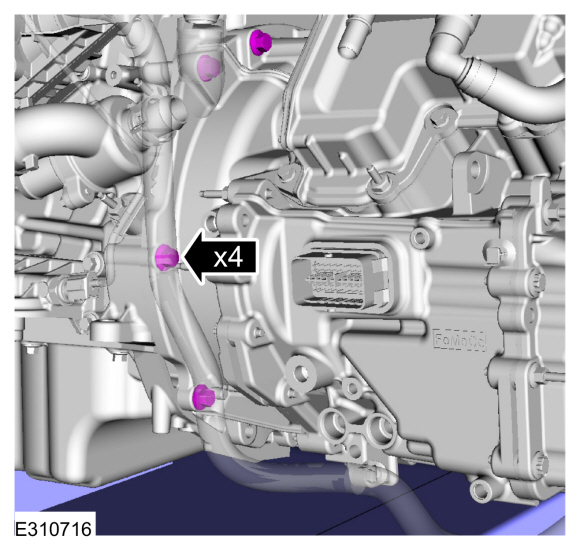

  1. Установите правый двигатель на болты коробки передач.
    Крутящий момент: 35 фунт-футов (48 Нм)
  1. Установите левый двигатель на болты коробки передач.
    Крутящий момент: 35 фунт-футов (48 Нм)
  1. Установите правый регулируемый монтажный рычаг.
    Используйте общее оборудование: регулируемый монтажный рычаг
  1. Установите левый регулируемый монтажный рычаг.
    Используйте общее оборудование: регулируемый монтажный рычаг

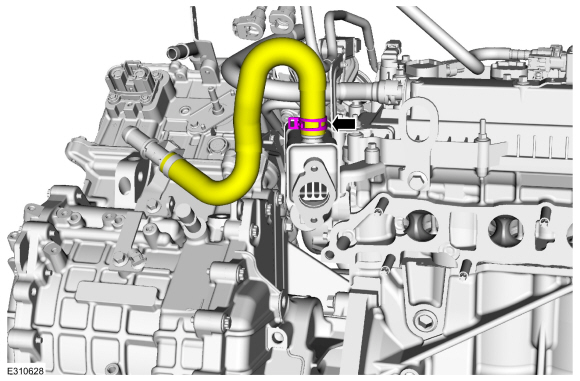

  1. Установите шланг охладителя EGR.

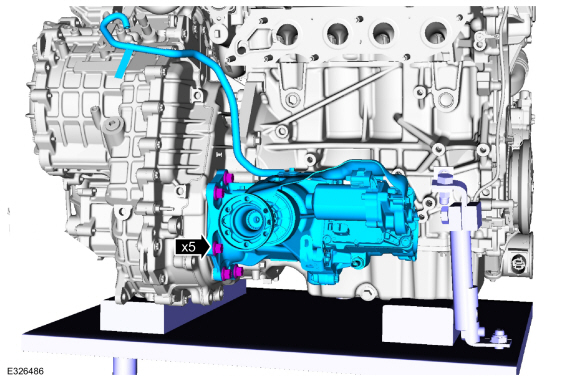

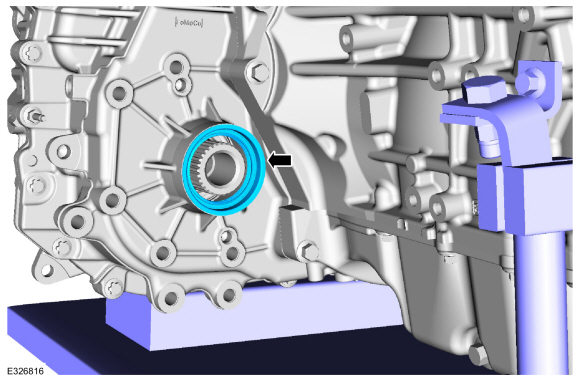

  1. Установите новый PTU на компрессионное уплотнение трансмиссии.
  1. На этом этапе установите PTU и болты и затяните вручную.

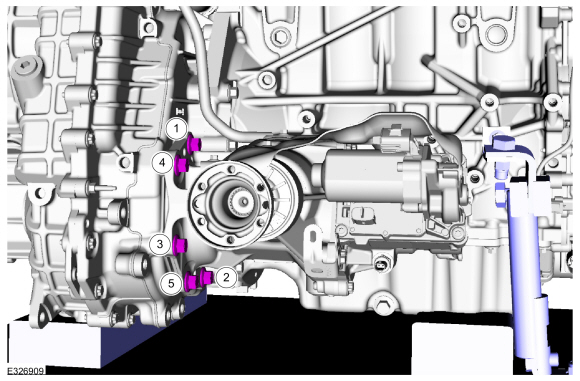

  1. Затяните в указанной последовательности.
    Крутящий момент: 81 фунт-фут (110 Нм)

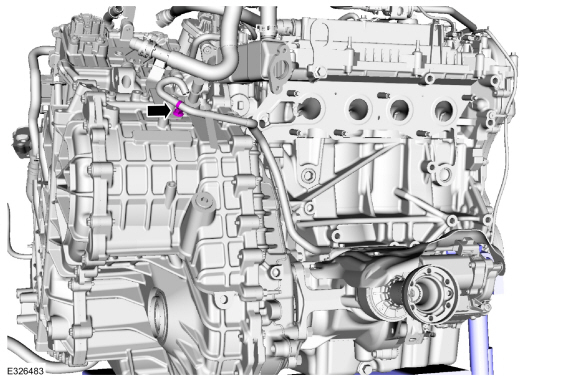

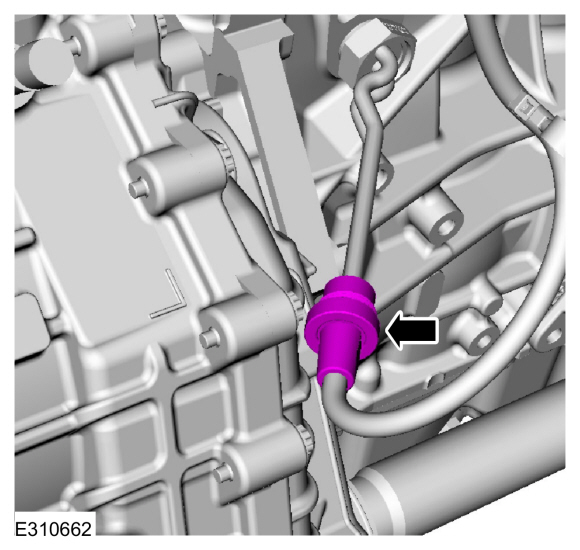

  1. Установите фиксатор вентиляционного шланга.

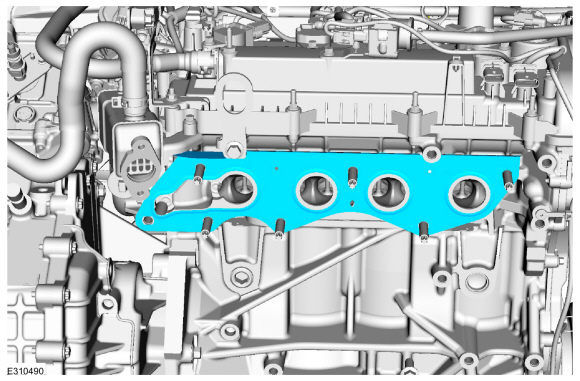

  1. Установите новую прокладку выпускного коллектора.
  1. Установите новые гайки и выпускной коллектор.
    Крутящий момент: 41 фунт-фут (55 Нм)
  1. Установите тепловой экран выпускного коллектора и болты.
    Крутящий момент: 89 фунтов на дюйм (10 Нм)

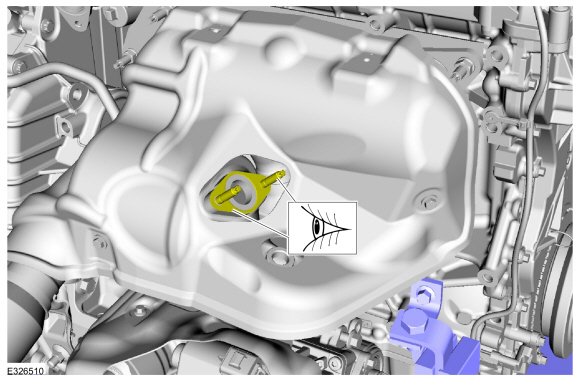

  1. Очистите и осмотрите поверхность прокладки и шпильки. При необходимости замените шпильки.
    Крутящий момент: 159 фунтов на дюйм (18 Нм)

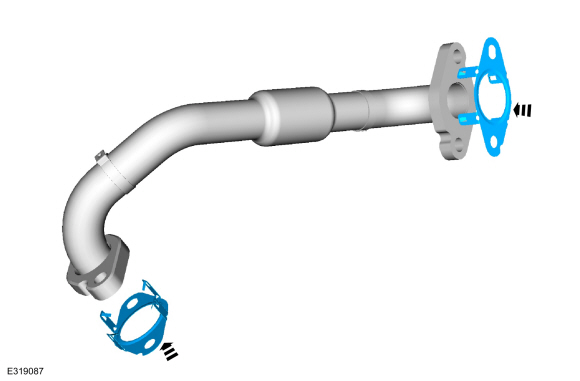

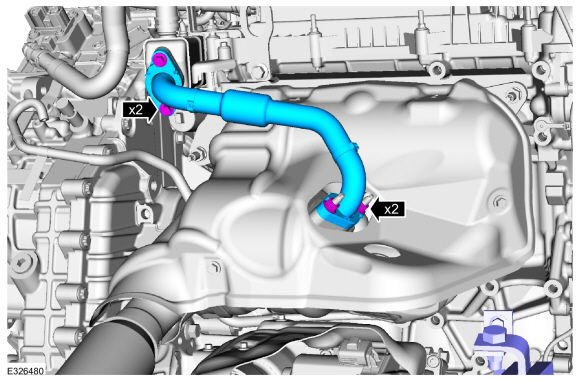

  1. Установите новые прокладки впускной трубы охладителя рециркуляции отработавших газов.
  1. Установите впускной патрубок охладителя рециркуляции отработавших газов и затяните крепеж вручную.
  1. Затяните в указанной последовательности.
    Крутящий момент:
    1: 89 фунтов на дюйм (10 Нм)
    2: 18 фунт-футов (24 Нм)
    1: 18 фунт-футов (24 Нм)
    3: 89 фунтов на дюйм (10 Нм)
    4: 18 фунт-футов (24 Нм)
    3: 18 фунт-футов (24 Нм)

    1. Рассчитайте правильную настройку динамометрического ключа для следующий крутящий момент. См. Формулу адаптера динамометрического ключа в Apex. Установите датчик HO2S.

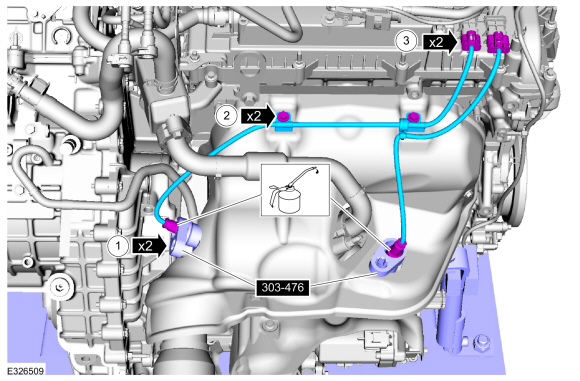

      Используйте специальный сервисный инструмент: 303-476 (Т94П-9472-А) Гнездо датчика кислорода в отработавших газах.
      Материал: Высокотемпературная никелевая противозадирная смазка Motorcraft®. / ХЛ-2
      Крутящий момент: 35 фунт-футов (48 Нм)
    1. Установите болты и кронштейны разъема проводов.
    1. Подсоедините электрический разъем датчика HO2S.

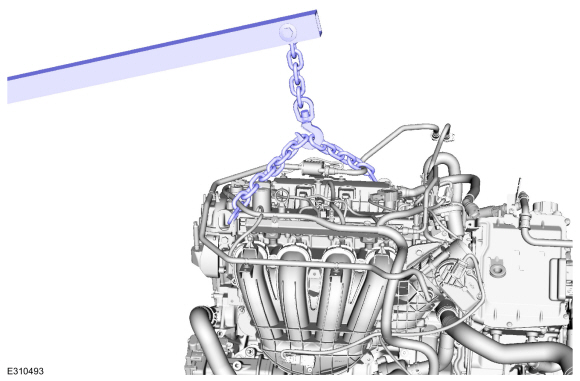

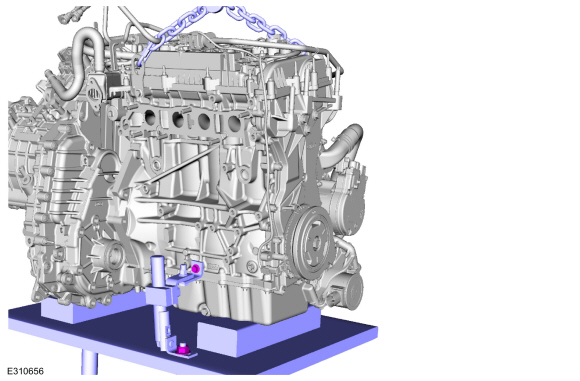

  1. Снимите напольный кран и имеющееся в продаже быстроразъемное звено и цепь.
    Используйте общее оборудование: напольный кран

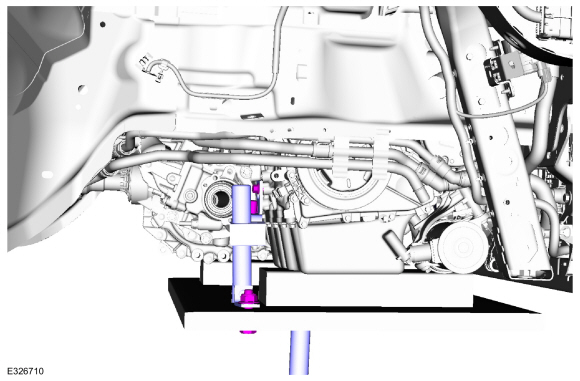

  1. Установите двигатель и коробку передач на автомобиль.
    Используйте общее оборудование: силовой домкрат
    Используйте общее оборудование: регулируемый монтажный рычаг

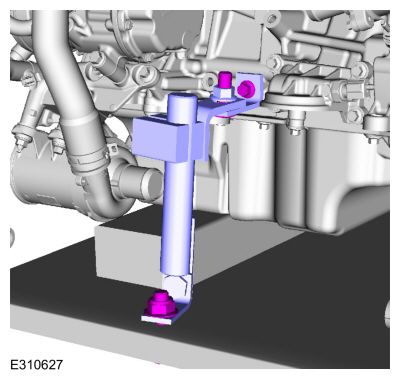

    Используйте общее оборудование: деревянный блок
  1. Затяните вручную болты изолятора опоры коробки передач.

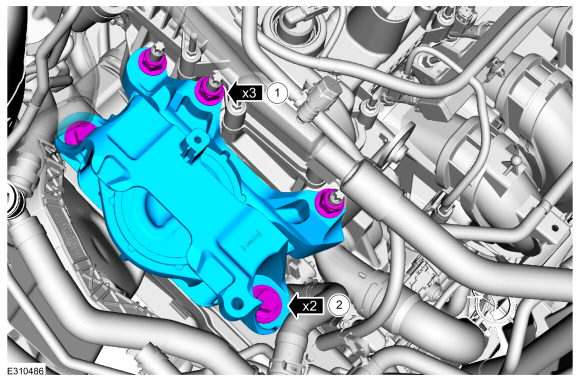

  1. Вручную затяните крепления крепления двигателя.
    1. Затяните гайки крепления двигателя.
      Крутящий момент: 81 фунт-фут (110 Нм)
    1. Затяните болты крепления двигателя.
      Крутящий момент: 129 фунт-футов (175 Нм)
  1. Затяните болты изолятора опоры коробки передач.
    Крутящий момент: 92 фунта-фута (125 Нм)
  1. Снимите регулируемый монтажный рычаг.
    Используйте общее оборудование: силовой домкрат
    Используйте общее оборудование: регулируемый монтажный рычаг
    Используйте общее оборудование: деревянный блок

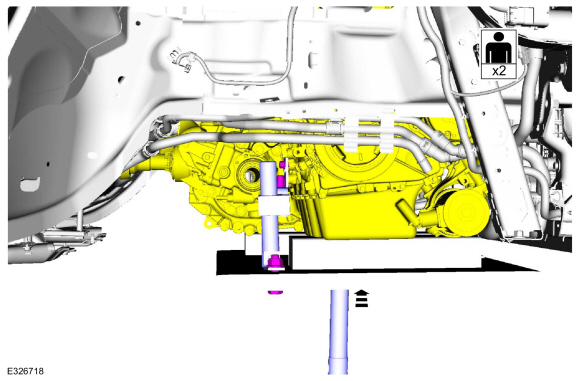

  1. Снимите регулируемый монтажный рычаг и домкрат силового агрегата.
    Используйте общее оборудование: силовой домкрат
    Используйте общее оборудование: регулируемый монтажный рычаг
    Используйте общее оборудование: деревянный блок
  1. Установите передний подрамник.
    См.: Передний подрамник (502-00 Uni-Body, Подрамник и система крепления, Снятие и установка).

  1. Установите кронштейн ограничителя рулона.
    • Установите шпильку и болты.
      Крутящий момент: 81 фунт-фут (110 Нм)
    • Установите болт вилки.
      Крутящий момент: 129 фунт-футов (175 Нм)

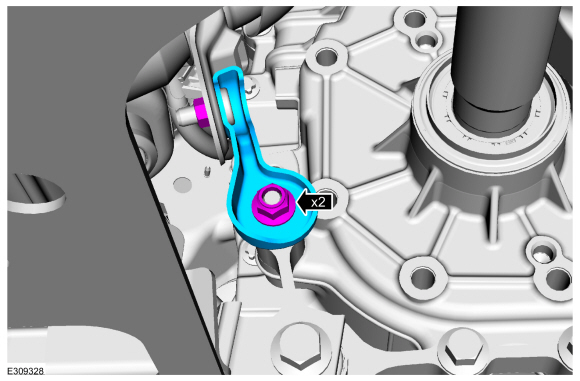

  1. Установите опорный кронштейн PTU и болты.
    Крутящий момент: 35 фунт-футов (48 Нм)
  1. Подсоедините датчик температуры PTU, разъемы двигателя и фиксаторы.

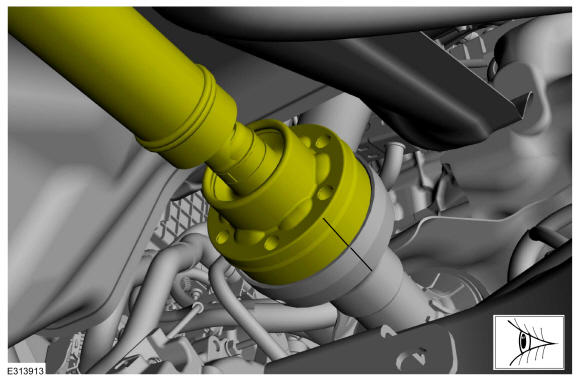

  1. Установите приводной вал на место и убедитесь, что установочные метки совмещены.

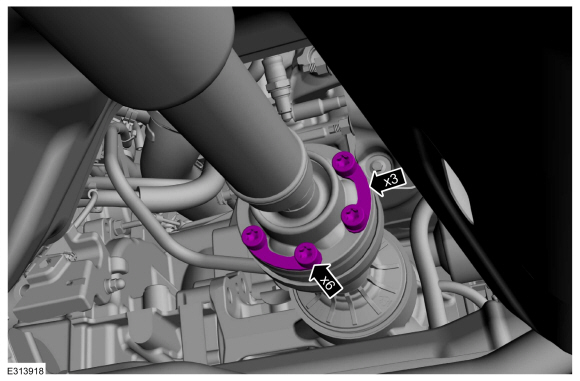

  1. Установите новые фланцевые болты PTU.
    Крутящий момент: 26 фунт-футов (35 Нм)
  1. Установите промежуточный вал.
    См.: Промежуточный вал (205-04 Полуоси переднего привода, снятие и установка).
  1. Установите левую переднюю полуось.
    См.: Передняя полуось, левая (205-04 Передние полуоси, снятие и установка).

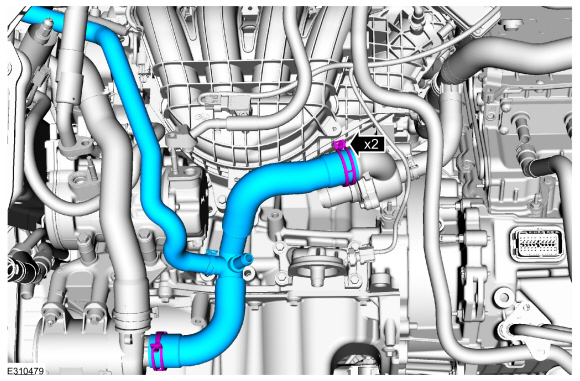

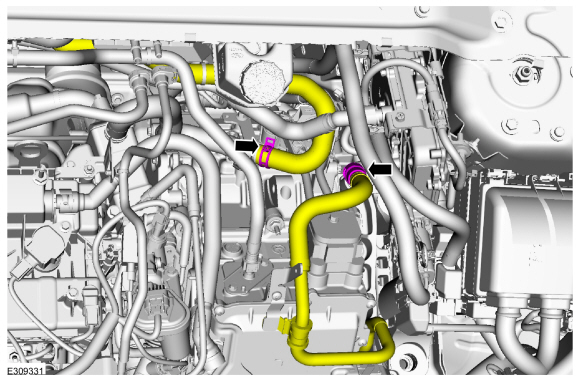

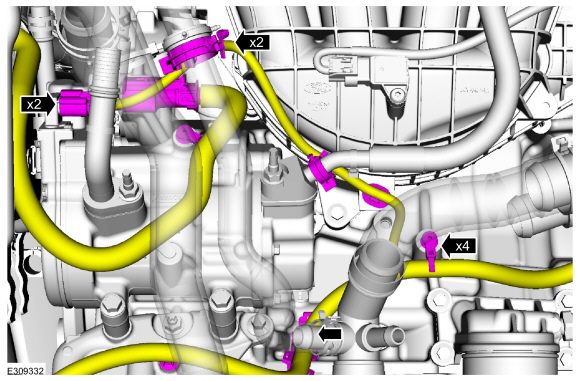

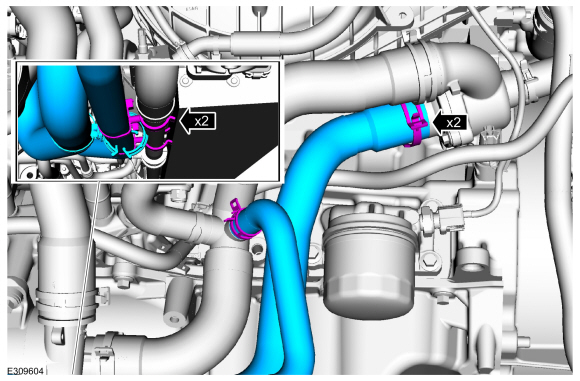

  1. Установите шланги охлаждающей жидкости.
    Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.
  1. Установите масляный фильтр двигателя.
    Крутящий момент: 133 фунта на дюйм (15 Нм)
  1. Установите новые уплотнительные кольца и прокладки, а также линию кондиционера и гайки.
    Крутящий момент: 159 фунтов на дюйм (18 Нм)

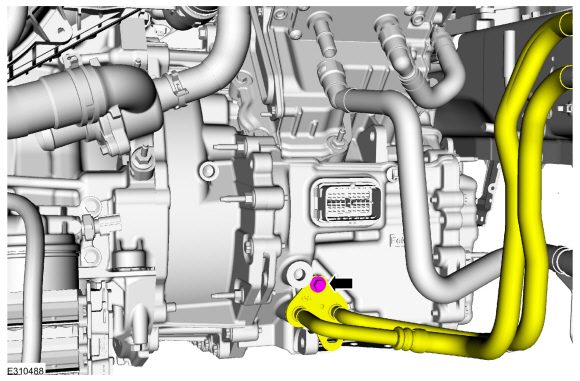

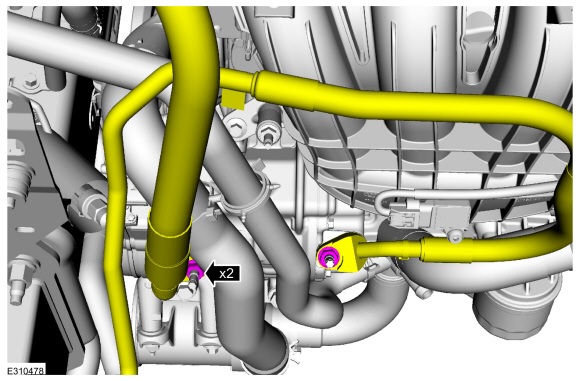

  1. Установите трубопровод охлаждающей жидкости коробки передач и болт.
    Используйте общее оборудование: контейнер для жидкости
    Крутящий момент: 18 фунт-футов (25 Нм)

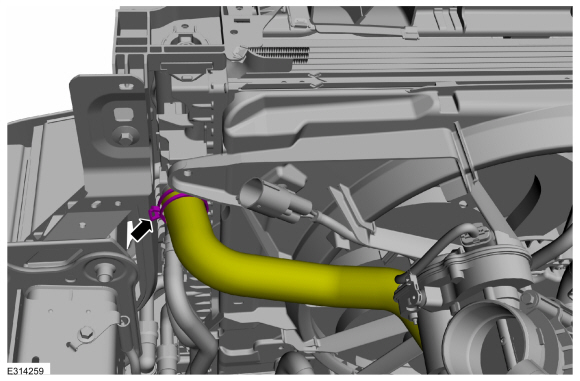

  1. Подсоедините верхний шланг радиатора.
    Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

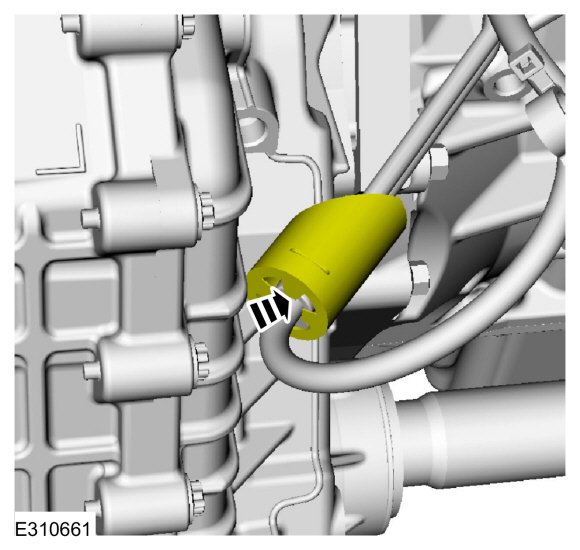

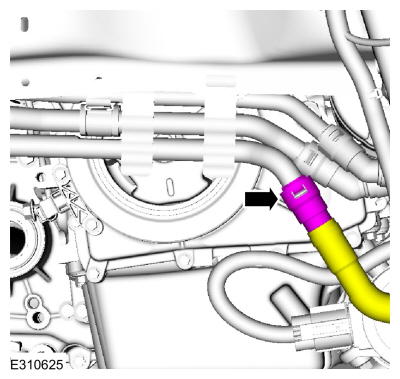

  1. ПРИМЕЧАНИЕ: При подсоединении трубки охлаждающей жидкости нажимайте-щелкайте-тяните трубки охлаждающей жидкости, чтобы обеспечить правильное соединение.

    Подсоедините шланг охлаждающей жидкости.

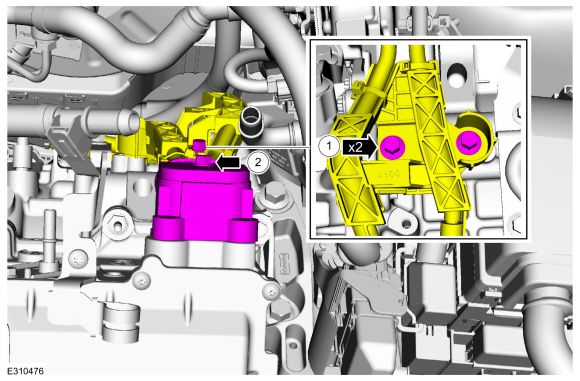

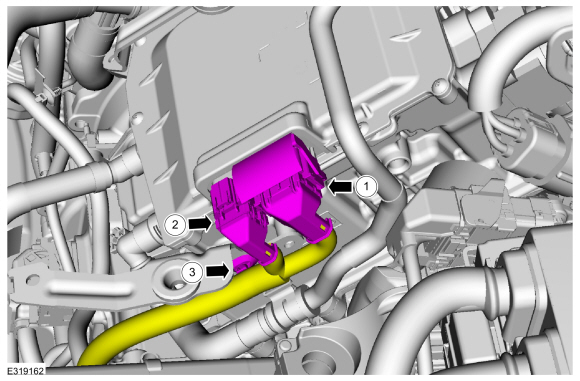

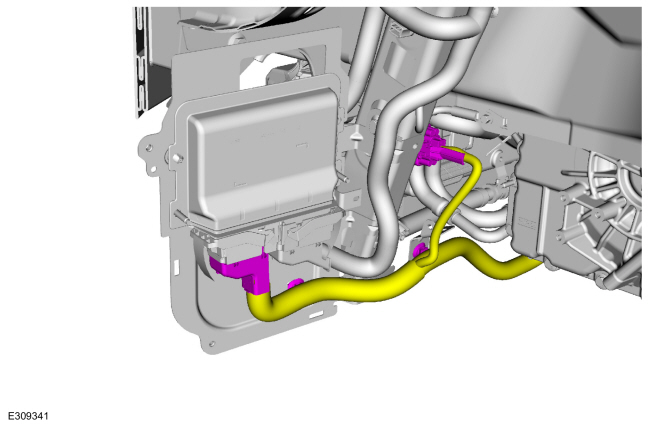

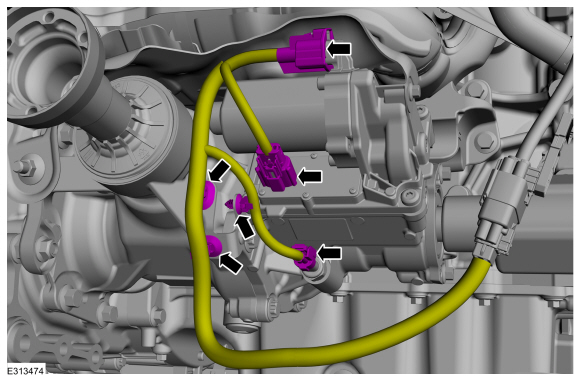

  1. Подсоедините электрические разъемы и установите фиксаторы жгута проводов.
  1. Установите крышку PCM и болты.
  1. Подсоедините электрический разъем коробки передач и установите фиксаторы жгута проводов.

    • Установите обратно кронштейн жгута проводов и установите болты.
    • Подсоедините кабель высокого напряжения к ISC и затяните фиксатор.
      Крутящий момент: 97 фунтов на дюйм (11 Нм)
    1. Подсоедините C199A (40-контактный разъем) и заблокируйте рычаг.
    1. Подключите C199B (22-контактный разъем).

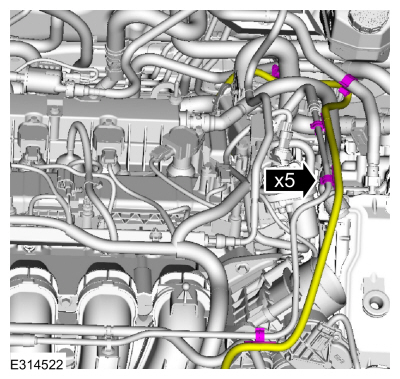

    1. Установите фиксатор жгута проводов.
  1. Подсоедините электрические разъемы кондиционера и установите фиксаторы жгута проводов.

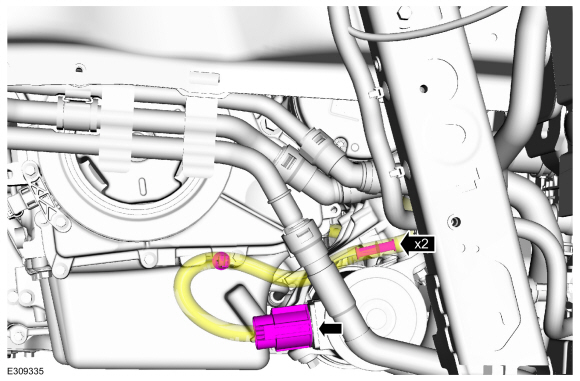

  1. Подсоедините электрический разъем насоса охлаждающей жидкости и установите фиксаторы жгута проводов.

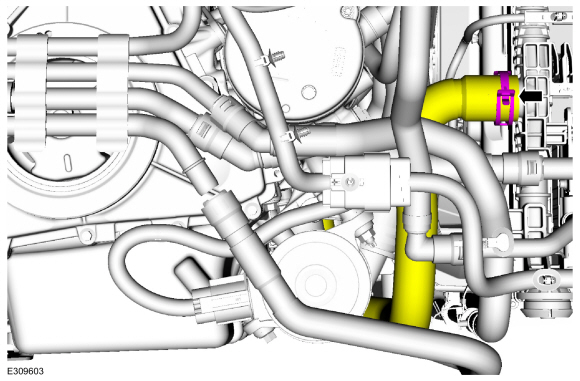

  1. Установите шланги охлаждающей жидкости и хомуты.
    Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.
  1. Если есть.

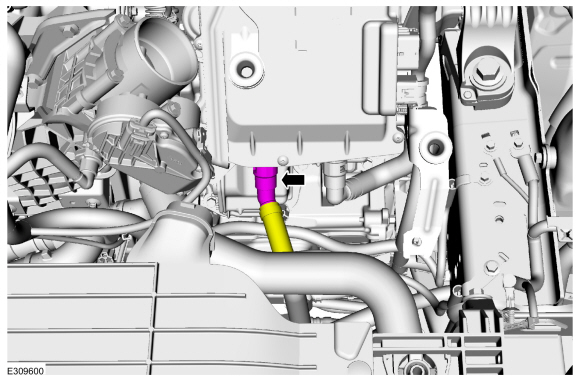

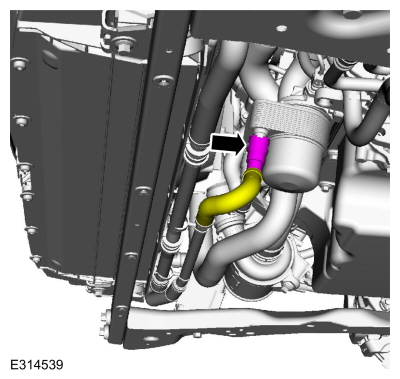

    Подсоедините шланг масляного радиатора.
    Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.
  1. Подсоедините шланг охлаждающей жидкости.
    Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.
  1. Подсоедините шланг охлаждающей жидкости.
    Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.
  1. Если оборудован блок-нагревателем.
    Подсоедините электрический разъем нагревателя блока цилиндров.
  1. Если оборудован блок-нагревателем.
    Установите на место крышку электрического разъема блок-нагревателя.

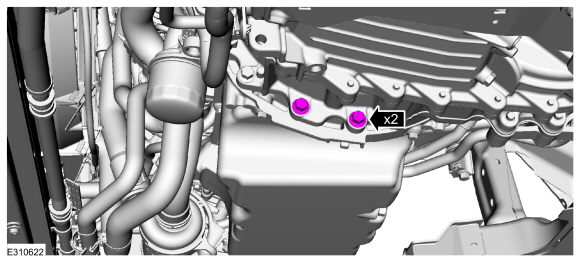

  1. Установите болты масляного поддона.
    Крутящий момент: 35 фунт-футов (48 Нм)

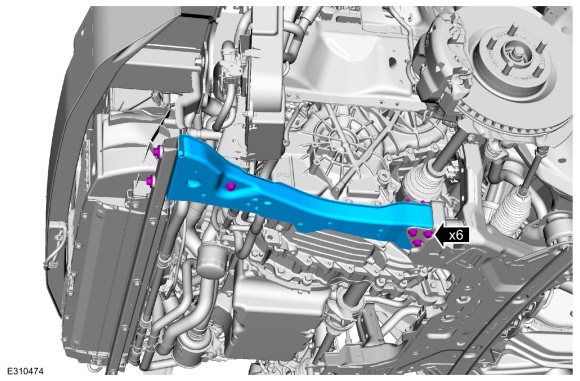

  1. Установите опорный кронштейн левого подрамника и новые болты.
    Крутящий момент: 22 фунт-фута (30 Нм)

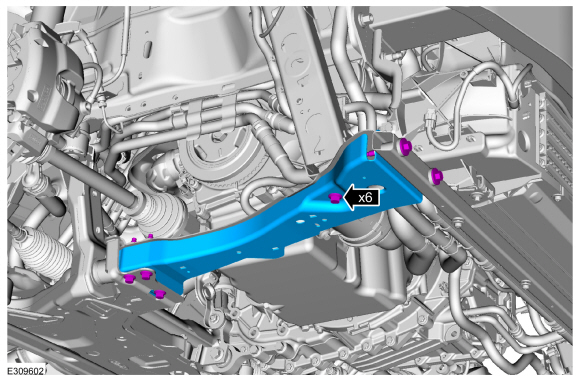

  1. Установите правый опорный кронштейн подрамника и новые болты.
    Крутящий момент: 22 фунт-фута (30 Нм)
  1. Установите кронштейн выпускного коллектора и болты.
    Крутящий момент: 18 фунт-футов (25 Нм)

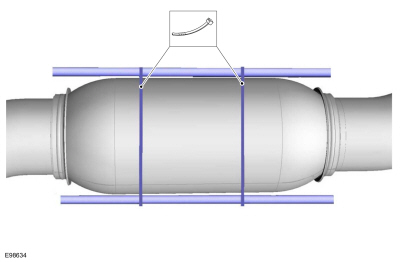

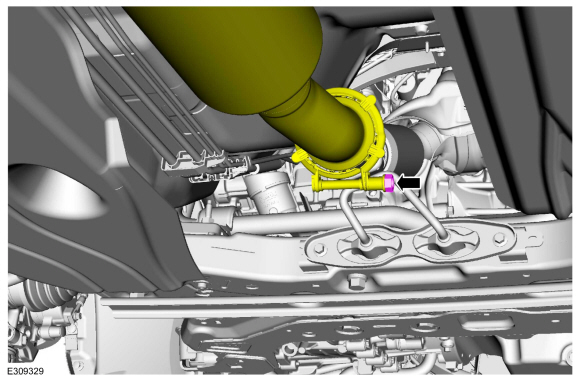

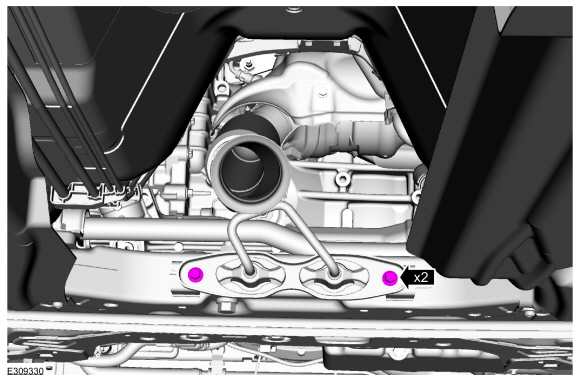

  1. Установите новый выпускной хомут.
    Крутящий момент: 17 фунт-футов (23 Нм)
  1. Установите кронштейн и гайки.
    Крутящий момент: 35 фунт-футов (48 Нм)
  1. УВЕДОМЛЕНИЕ: Не сгибайте и не перекручивайте выхлопную трубу. трубка. Несоблюдение этих инструкций может привести к повреждению гибкая труба.

    Снимите опору гибкой выпускной трубы.
  1. ПРИМЕЧАНИЕ: При подсоединении трубки охлаждающей жидкости нажимайте и тяните ее, чтобы обеспечить правильное соединение.

    Установите шланги охлаждающей жидкости и штифтовые фиксаторы.
    Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.
  1. Если есть.
    Поместите назад жгут проводов нагревателя блока и прикрепите зажимы.

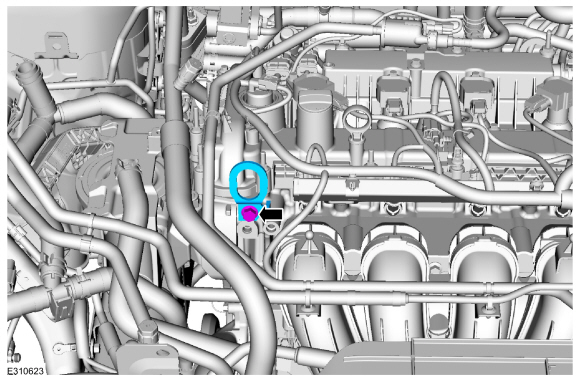

  1. Снимите имеющуюся в продаже подъемную проушину.

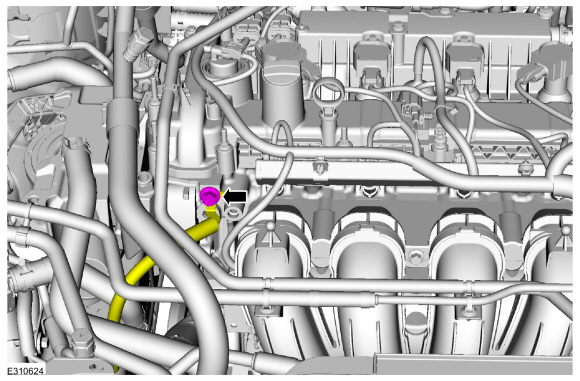

  1. Установите заземляющий провод.
    Крутящий момент: 133 фунта на дюйм (15 Нм)
  1. Подсоедините шланги охлаждающей жидкости.
    Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

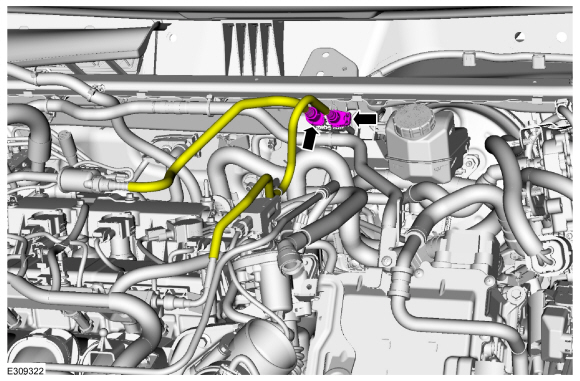

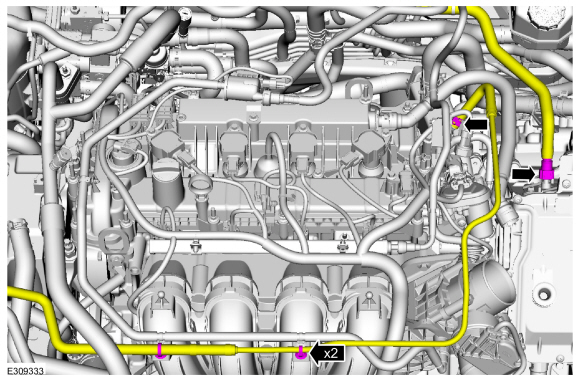

  1. Подсоедините трубки паров топлива и подачи топлива.
    См.: Быстроразъемная муфта (310-00C Топливная система — общая информация, общие процедуры).
    См.: Муфты с пружинным замком (310-00C Топливная система — Общая информация, Общие процедуры).

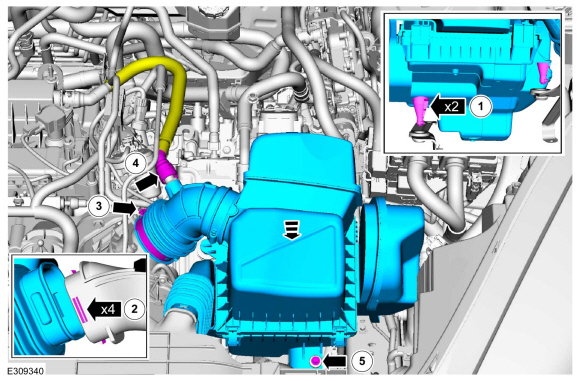

    1. Установите воздухоочиститель.
    1. Подсоедините впускной патрубок воздухоочистителя.
    1. Затяните зажим.
    1. Подсоедините вентиляционную трубку.
    1. Установите болт.

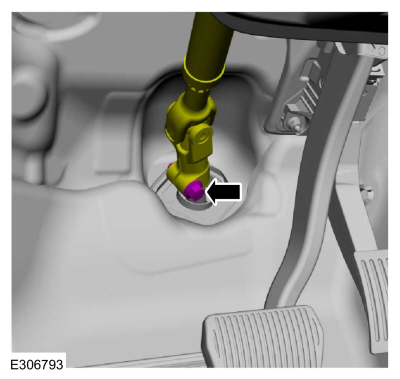

  1. Расположите вал рулевой колонки и установите новый болт.
    Крутящий момент: 46 фунт-футов (63 Нм)

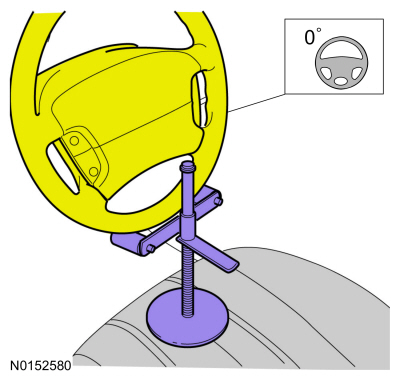

  1. Используя удерживающее устройство, удерживайте рулевое колесо в прямолинейном положении.
  1. Установите следующие элементы:
    1. Установите баллон для дегазации.
      См.: Баллон для дегазации (303-03C Охлаждение двигателя, снятие и установка).
    2. Установите кожух переднего бампера.
      См.: Крышка переднего бампера (501-19 Бамперы, снятие и установка).
    3. Установите брызговики передних крыльев.
      См.: Брызговик Fender (501-02 Передние панели кузова, снятие и установка).

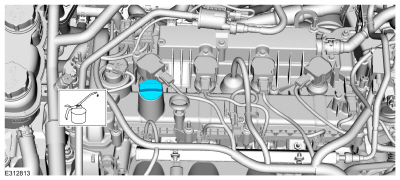

  1. Залейте в двигатель чистое моторное масло.
    См.: Технические характеристики (303-03C Охлаждение двигателя, Технические характеристики).
  1. Подсоедините разъемы аккумулятора.
    См.: Кабели аккумуляторной батареи — Duratec 2,5 л — гибрид (121 кВт/164 л. с.) (BG) (414-01 Аккумулятор, Монтаж и кабели, Снятие и установка).
  1. Замените высоковольтную систему автомобиля.
    См.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).
  1. Создайте давление в топливной системе.
    См.: Сброс давления в топливной системе (310-00C Топливная система — общая информация, общие процедуры).
  1. Заполните и прокачайте систему охлаждения.
    См.: Слив системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03C Охлаждение двигателя, общие процедуры).
  1. Заполните и прокачайте систему охлаждения электропривода.
    См.: Заполнение и удаление воздуха из системы охлаждения (303-03D Electric Охлаждение трансмиссии — гибридный электромобиль (HEV), общие процедуры).
  1. Зарядите систему кондиционирования.
    См.: Восстановление системы кондиционирования воздуха (A/C), эвакуация и Зарядка — 2,5 л Duratec — Hybrid (121 кВт/164 л.с.) (BG) (412-00 Климат Система управления – общая информация, общие процедуры).
    См.: Восстановление системы кондиционирования (A/C), эвакуация. и зарядка — гибридный электромобиль (HEV), автомобили с: R134A Хладагент (412-00 Система климат-контроля — Общая информация — 2,5 л Duratec — гибрид (121 кВт/164 л.с.) (BG)) .
  1. Проверьте и при необходимости долейте трансмиссионную жидкость.
    См.: Проверка уровня трансмиссионной жидкости (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Общие процедуры).
  1. Проверьте уровень жидкости в PTU (мощной раздаточной коробке).
    См.: Передняя полуось, левая (205-04 Передние полуоси, снятие и установка).

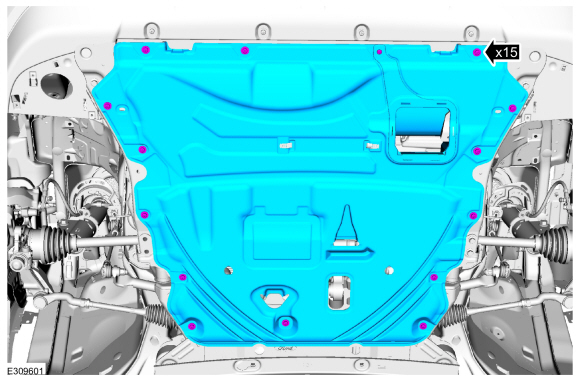

  1. Установите нижнюю защиту и крепления.

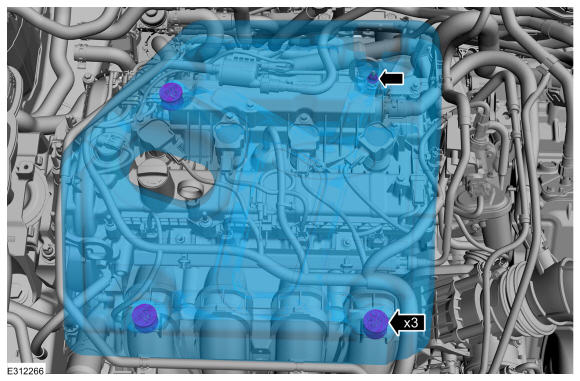

    1. Если шпилька крышки внешнего вида двигателя ослаблена или снят, его необходимо установить/затянуть в клапанной крышке.
      Крутящий момент: 62 фунта на дюйм (7 Нм)
    1. Поместите внешний кожух двигателя на двигатель так, чтобы втулки были совмещены со шпильками.
    1. Нажмите на внешнюю крышку двигателя в каждом месте втулок, чтобы прикрепить втулки к шпилькам.
    1. Установите гайку крышки внешнего вида двигателя.
      Крутящий момент: 44 фунта на дюйм (5 Нм)
  1. Заведите автомобиль и проверьте выхлопную систему на герметичность.
  1. Если двигатель был разобран, выполните процедуру коррекции нейтрального профиля контроля пропусков зажигания.
