Ford Escape: Двигатель / Установка - Двигатель

Специальные инструменты) / Общее оборудование

	303-476 (Т94П-9472-А) Гнездо, датчик кислорода в отработавших газах ТКИТ-1994-ЛМ/М ТКИТ-1994-Ф ТКИТ-1994-ФЛМ/ФМ
напольный кран
Регулируемый монтажный рычаг
Устройство для снятия/установки шланговых хомутов
Контейнер для жидкости
Джек силового агрегата
Деревянный блок

Материалы

Имя	Спецификация
Motorcraft® Высокотемпературная никелевая противозадирная смазка XL-2	-

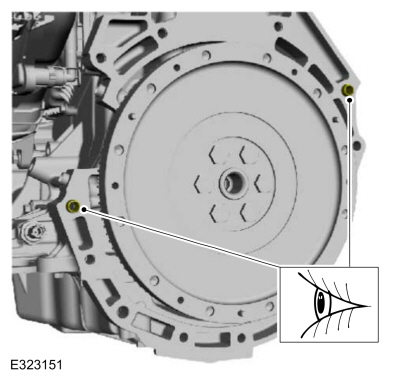

1. Осмотрите шпонки блока цилиндров. Если шпонки повреждены или отсутствуют, установите новые шпонки блока цилиндров.

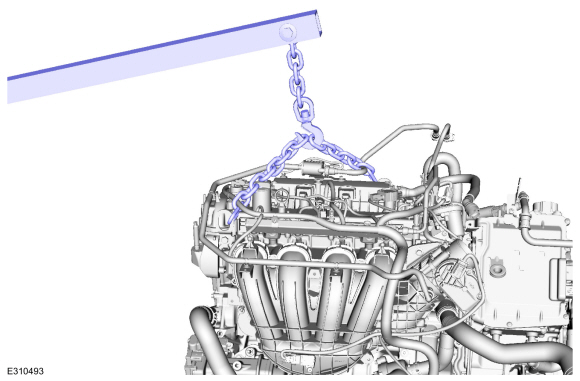

1. Установите двигатель на коробку передач.
   Используйте общее оборудование: напольный кран

1. ПРИМЕЧАНИЕ: Если коробка передач не установлена ​​на установочные штифты, это может привести к повреждению коробки передач.

   Если установочные штифты были вытянуты из блока цилиндров во время снятие, установите новые установочные штифты в блок цилиндров.

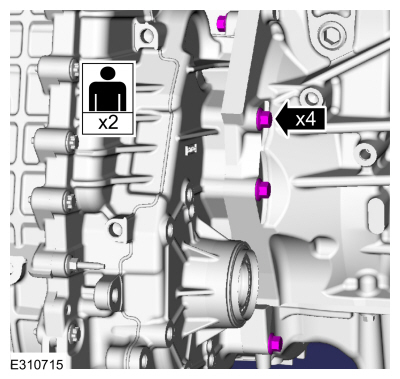

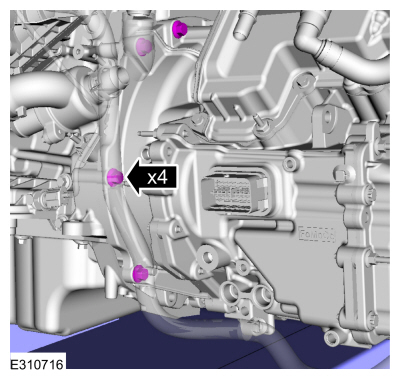

1. Установите правый двигатель на болты коробки передач.
   Крутящий момент: 35 фунт-футов (48 Нм)

1. Установите левый двигатель на болты коробки передач.
   Крутящий момент: 35 фунт-футов (48 Нм)

1. Установите правый регулируемый монтажный рычаг.
   Используйте общее оборудование: регулируемый монтажный рычаг

1. Установите левый регулируемый монтажный рычаг.
   Используйте общее оборудование: регулируемый монтажный рычаг

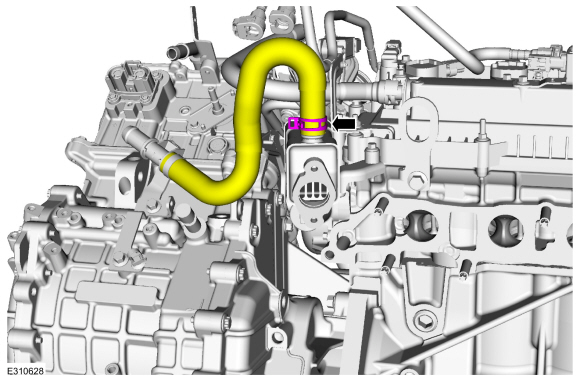

1. Установите шланг охладителя EGR.

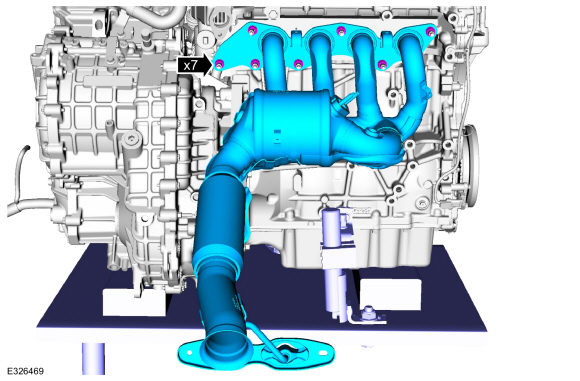

1. Установите новую прокладку выпускного коллектора.


1. Установите новые гайки и выпускной коллектор.
   Крутящий момент: 41 фунт-фут (55 Нм)

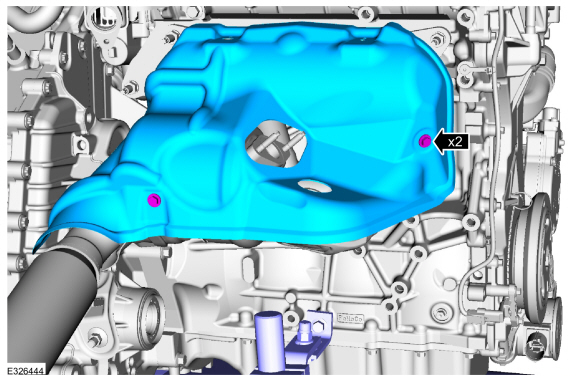

1. Установите тепловой экран выпускного коллектора и болты.
   Крутящий момент: 89 фунтов на дюйм (10 Нм)

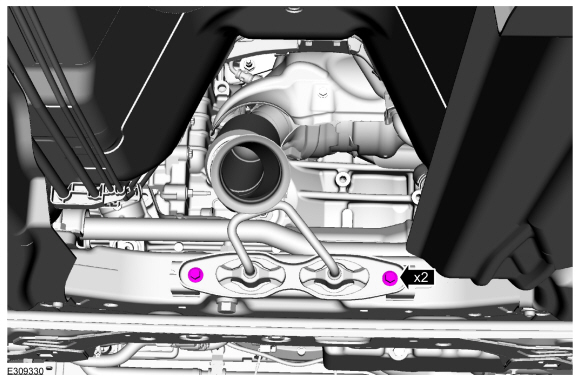

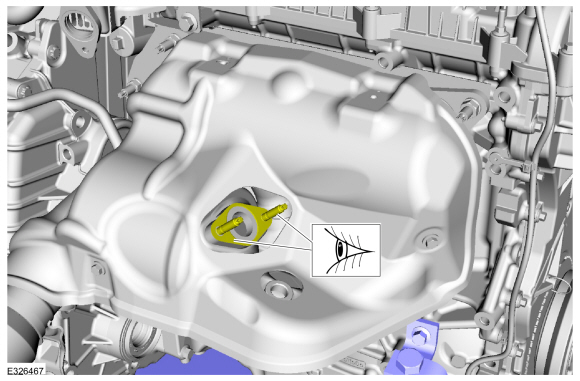

1. Очистите и осмотрите поверхность прокладки и шпильки. При необходимости замените шпильки.
   Крутящий момент: 159 фунтов на дюйм (18 Нм)

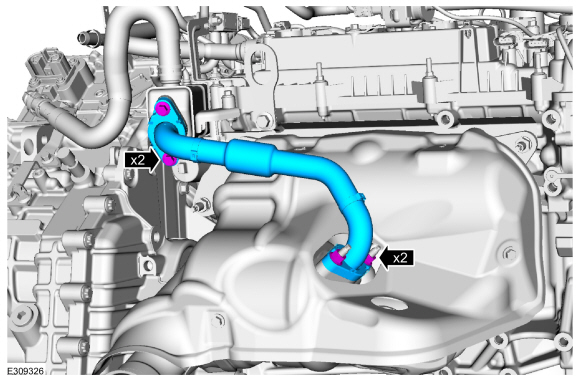

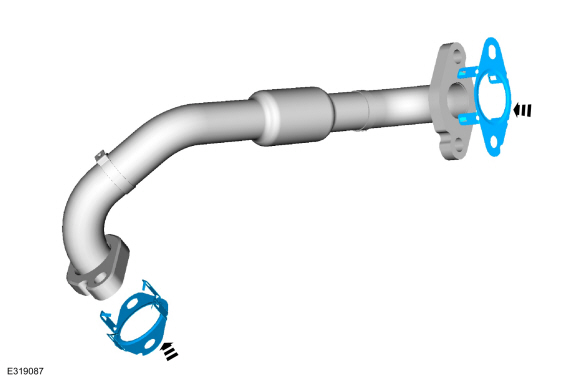

1. Установите новые прокладки впускной трубы охладителя рециркуляции отработавших газов.

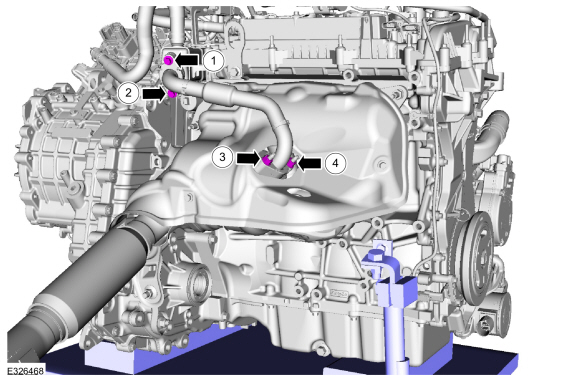

1. ПРИМЕЧАНИЕ: На этом этапе затягивайте гайки и болты только вручную.

1. Крутящий момент:
   1: 89 фунтов на дюйм (10 Нм)
   2: 18 фунт-футов (24 Нм)
   1: 18 фунт-футов (24 Нм)
   3: 89 фунтов на дюйм (10 Нм)
   4: 18 фунт-футов (24 Нм)
   3: 18 фунт-футов (24 Нм)

1.

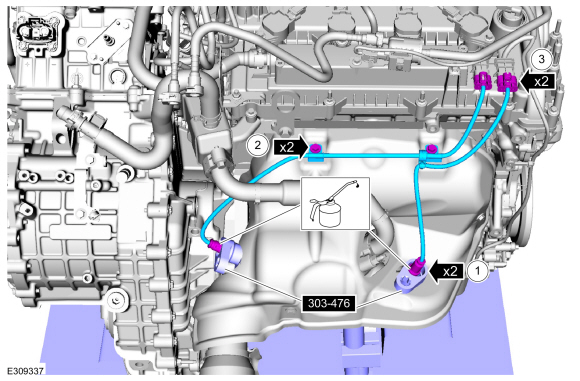

   1. Рассчитайте правильную настройку динамометрического ключа для следующий крутящий момент. См. Формулу адаптера динамометрического ключа в Apex. Установите датчик HO2S.
      Используйте специальный сервисный инструмент: 303-476 (Т94П-9472-А) Гнездо датчика кислорода в отработавших газах.
      Материал: Высокотемпературная никелевая противозадирная смазка Motorcraft®. / ХЛ-2
      Крутящий момент: 35 фунт-футов (48 Нм)
   2. Установите болты и кронштейны разъема проводов.

   3. Подсоедините электрический разъем датчика HO2S.

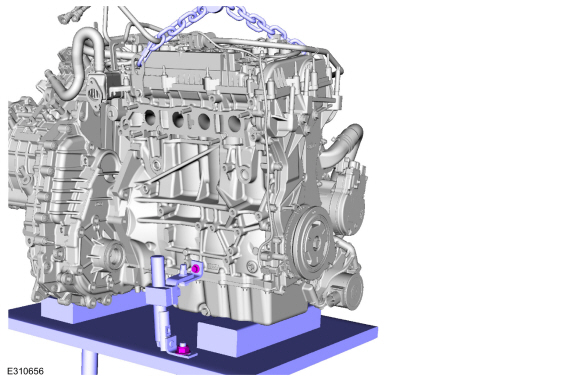

1. Снимите напольный кран и имеющееся в продаже быстроразъемное звено и цепь.
   Используйте общее оборудование: напольный кран

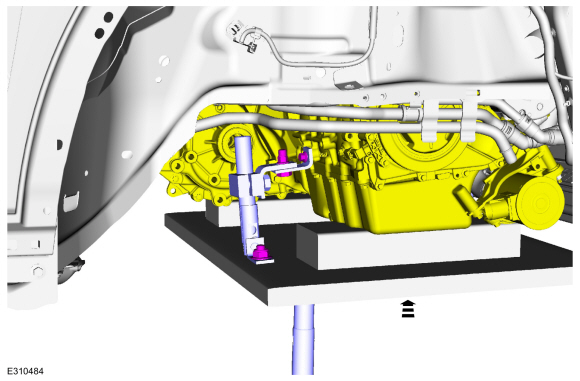

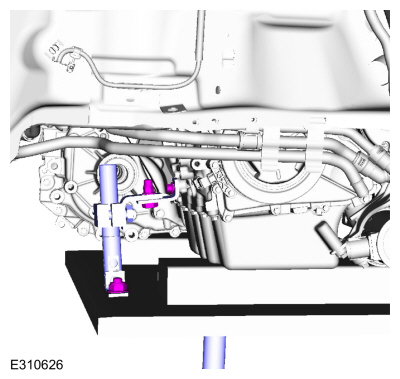

1. Установите двигатель и коробку передач на автомобиль.
   Используйте общее оборудование: силовой домкрат
   Используйте общее оборудование: регулируемый монтажный рычаг
   Используйте общее оборудование: деревянный блок

1. Затяните вручную болты изолятора опоры коробки передач.


1. ПРИМЕЧАНИЕ: Перед окончательной затяжкой установите все гайки и болты вручную.

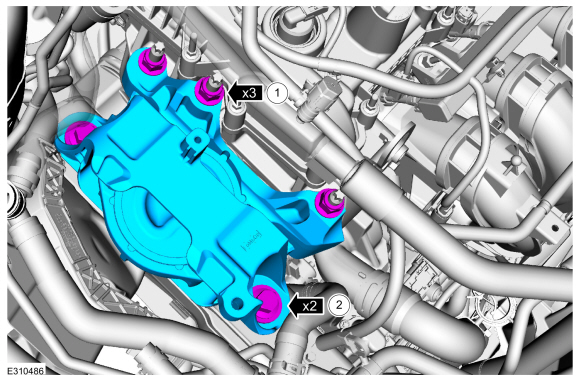

   1. Затяните гайки крепления двигателя.
      Крутящий момент: 81 фунт-фут (110 Нм)
   2. Затяните болты крепления двигателя.
      Крутящий момент: 129 фунт-футов (175 Нм)

1. Затяните болты изолятора опоры коробки передач.
   Крутящий момент: 92 фунта-фута (125 Нм)

1. Снимите регулируемый монтажный рычаг.
   Используйте общее оборудование: силовой домкрат
   Используйте общее оборудование: регулируемый монтажный рычаг
   Используйте общее оборудование: деревянный блок

1. Снимите регулируемый монтажный рычаг и домкрат силового агрегата.
   Используйте общее оборудование: силовой домкрат
   Используйте общее оборудование: регулируемый монтажный рычаг
   Используйте общее оборудование: деревянный блок

1. Установите передний подрамник.
   См.: Передний подрамник (502-00 Uni-Body, Подрамник и система крепления, Снятие и установка).


1.
   Установите кронштейн ограничителя рулона.

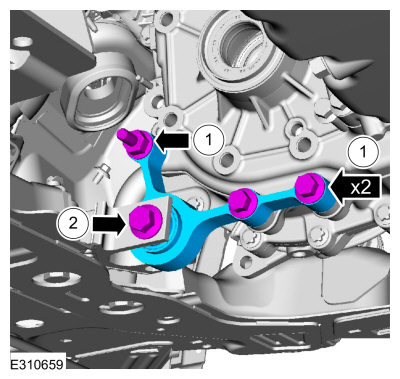

   1. Установите шпильку и болты.
      Крутящий момент: 81 фунт-фут (110 Нм)
   2. Установите болт вилки.
      Крутящий момент: 129 фунт-футов (175 Нм)

1. Установите передние полуоси.
   См.: Передняя полуось, левая (205-04 Передние полуоси, снятие и установка).
   См.: Правая передняя полуось — 2,5 л Duratec — гибрид (121 кВт/164 л. с.) (BG) (205-04 Полуоси переднего привода, снятие и установка).
   См.: Правая передняя полуось (205-04 Передние полуоси, снятие и установка).


1. Установите шланги охлаждающей жидкости.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

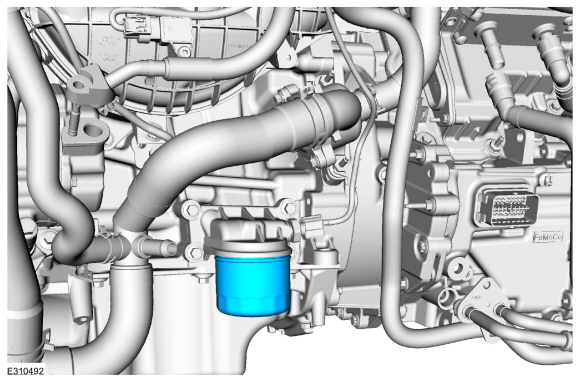

1. Установите масляный фильтр двигателя.
   Крутящий момент: 133 фунта на дюйм (15 Нм)

1. Установите новые уплотнительные кольца и прокладки, а также линию кондиционера и гайки.
   Крутящий момент: 159 фунтов на дюйм (18 Нм)

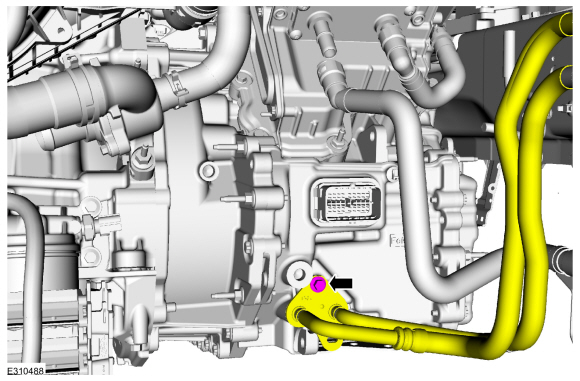

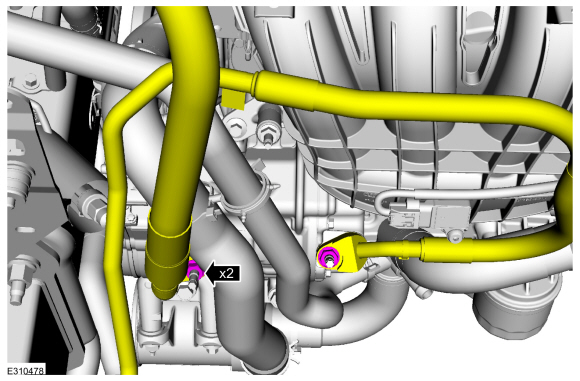

1. Установите трубопровод охлаждающей жидкости коробки передач и болт.
   Используйте общее оборудование: контейнер для жидкости
   Крутящий момент: 18 фунт-футов (25 Нм)

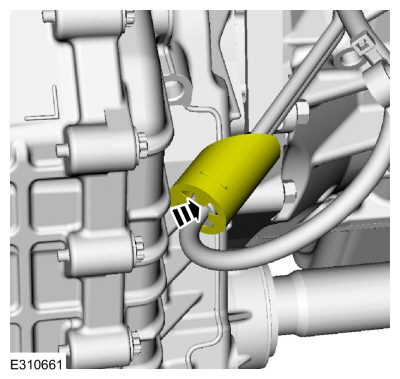

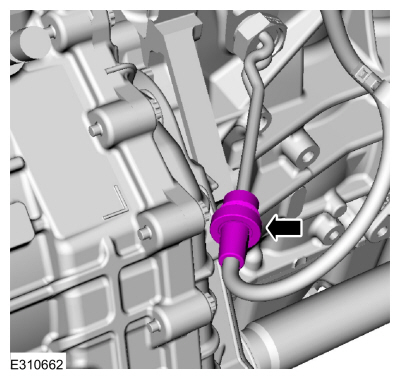

1. ПРИМЕЧАНИЕ: При подсоединении трубки охлаждающей жидкости нажимайте-щелкайте-тяните трубки охлаждающей жидкости, чтобы обеспечить правильное соединение.

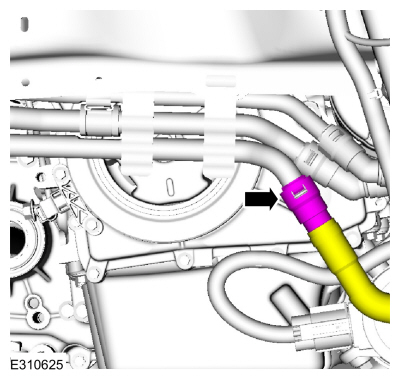

   Подсоедините шланг охлаждающей жидкости.

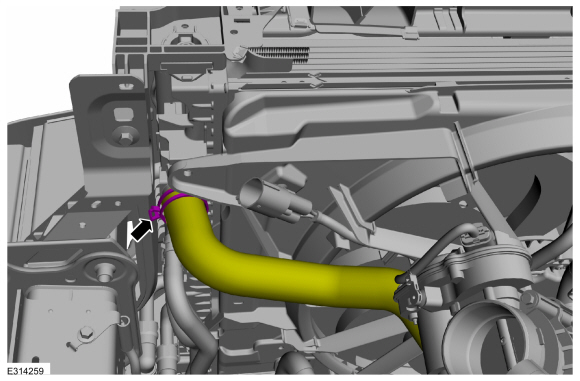

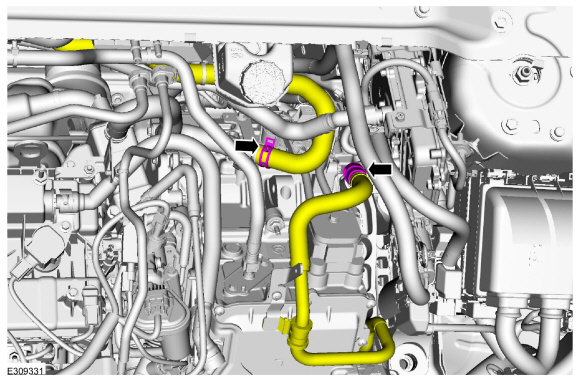

1. Подсоедините верхний шланг радиатора.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

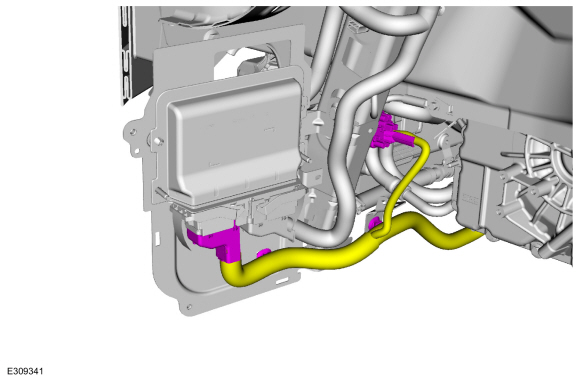

1. Подсоедините электрические разъемы и установите фиксаторы жгута проводов.

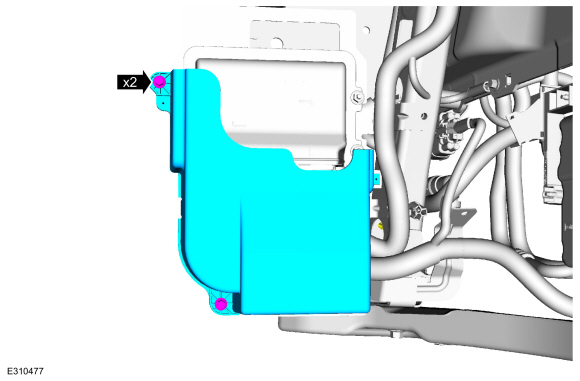

1. Установите крышку PCM и болты.


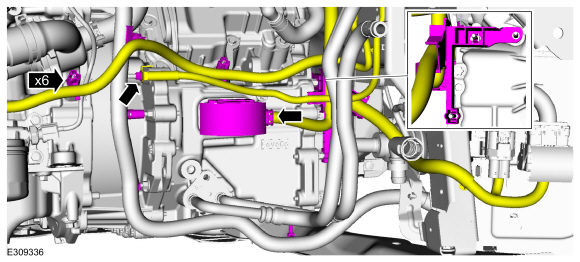

1. Подсоедините электрический разъем коробки передач и установите фиксаторы жгута проводов.


1.

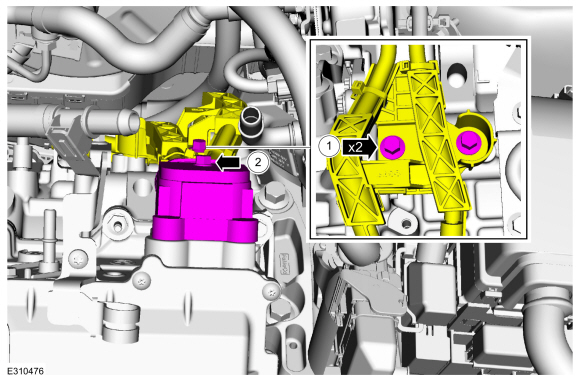

   • Установите обратно кронштейн жгута проводов и установите болты.

   • Подсоедините кабель высокого напряжения к ISC и затяните фиксатор.
     Крутящий момент: 97 фунтов на дюйм (11 Нм)

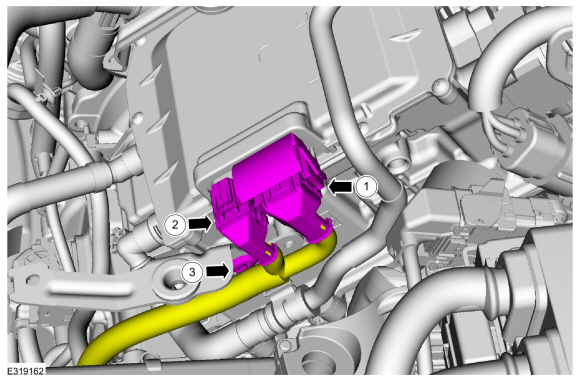

1. 1. Подсоедините C199A (40-контактный разъем) и заблокируйте рычаг.

   2. Подключите C199B (22-контактный разъем).

   3. Установите фиксатор жгута проводов.


1. Подсоедините электрические разъемы кондиционера и установите фиксаторы жгута проводов.


1. Подсоедините электрический разъем насоса охлаждающей жидкости и установите фиксаторы жгута проводов.

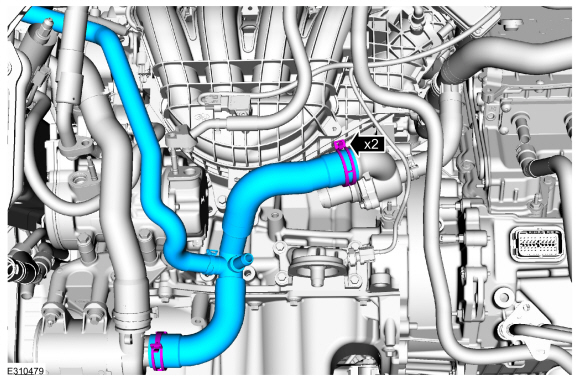

1. Установите шланги охлаждающей жидкости и хомуты.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

1. Если есть.

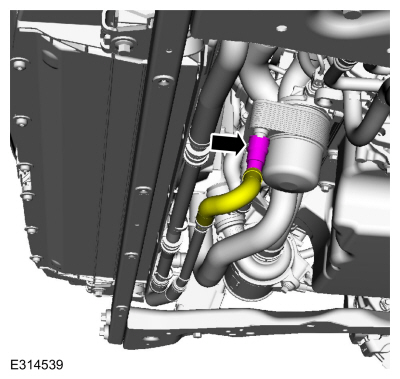

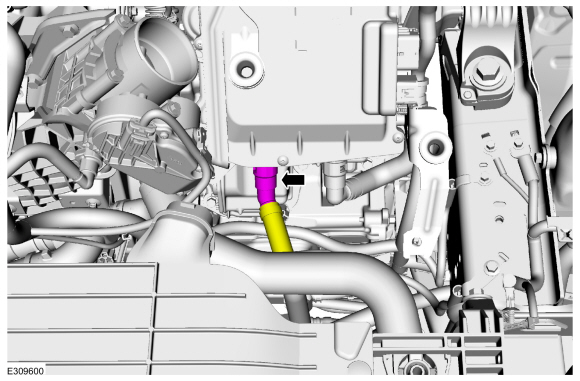

   Подсоедините шланг масляного радиатора.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

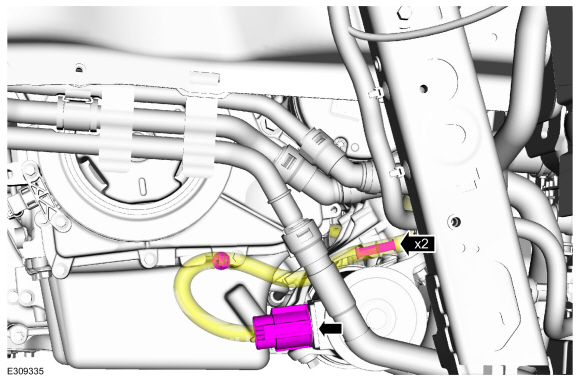

1. Если оборудован блок-нагревателем.
   Подсоедините электрический разъем нагревателя блока цилиндров.


1. Если оборудован блок-нагревателем.
   Установите на место крышку электрического разъема блок-нагревателя.

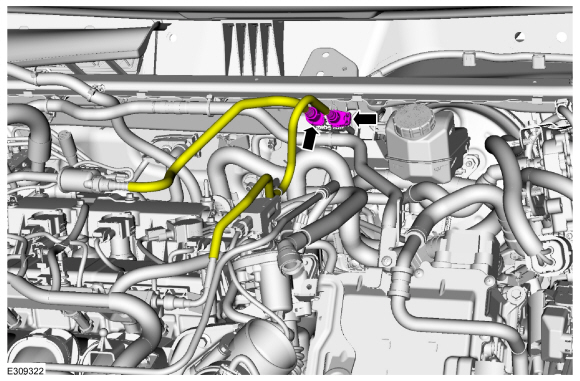

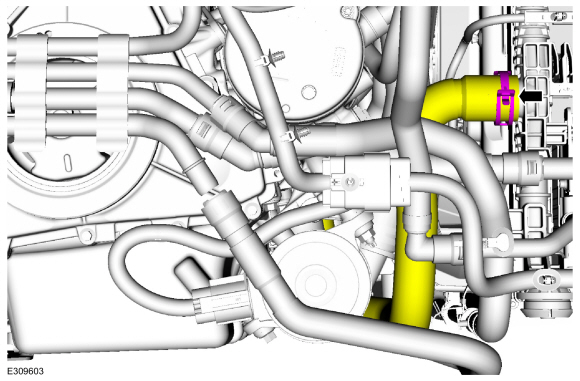

1. Подсоедините шланг охлаждающей жидкости.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

1. Подсоедините шланг охлаждающей жидкости.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

1. Если оборудован блок-нагревателем.
   Подсоедините электрический разъем нагревателя блока цилиндров.


1. Если оборудован блок-нагревателем.
   Установите на место крышку электрического разъема блок-нагревателя.

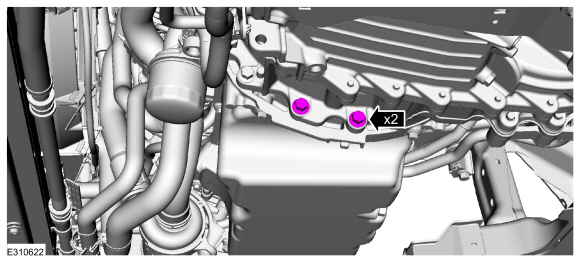

1. Установите болты масляного поддона.
   Крутящий момент: 35 фунт-футов (48 Нм)

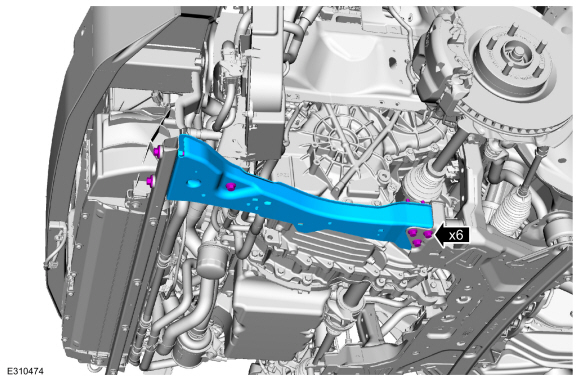

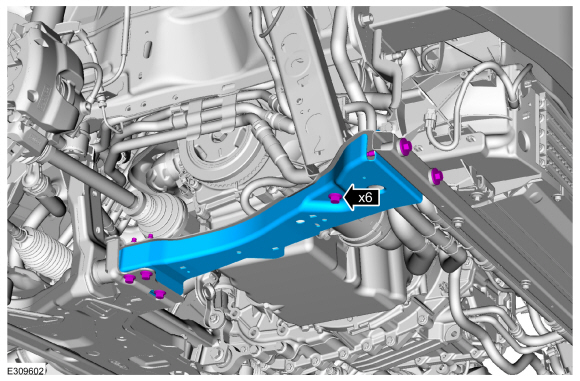

1. Установите опорный кронштейн левого подрамника и новые болты.
   Крутящий момент: 22 фунт-фута (30 Нм)

1. Установите правый опорный кронштейн подрамника и новые болты.
   Крутящий момент: 22 фунт-фута (30 Нм)

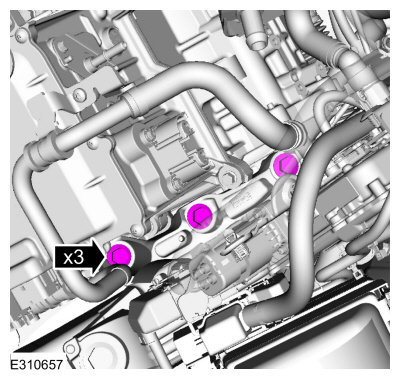

1. Установите кронштейн выпускного коллектора и болты.
   Крутящий момент: 18 фунт-футов (25 Нм)

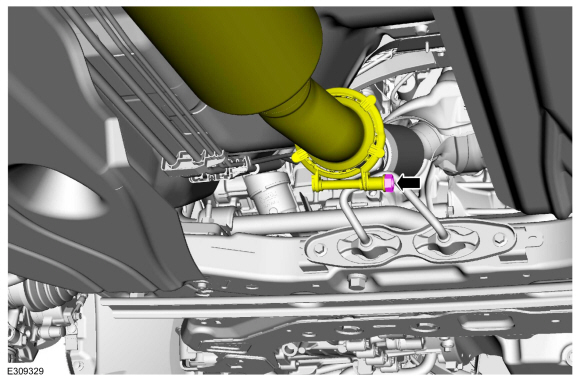

1. Установите новый выпускной хомут.
   Крутящий момент: 17 фунт-футов (23 Нм)

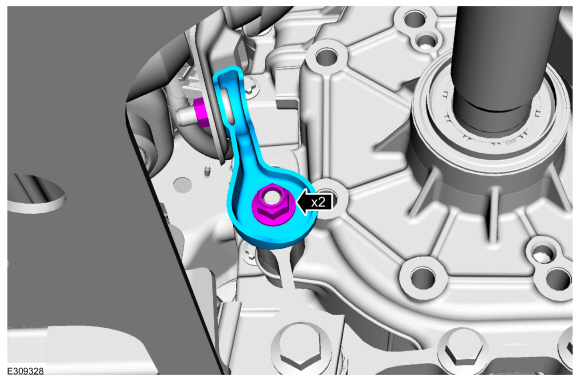

1. Установите кронштейн и гайки.
   Крутящий момент: 35 фунт-футов (48 Нм)

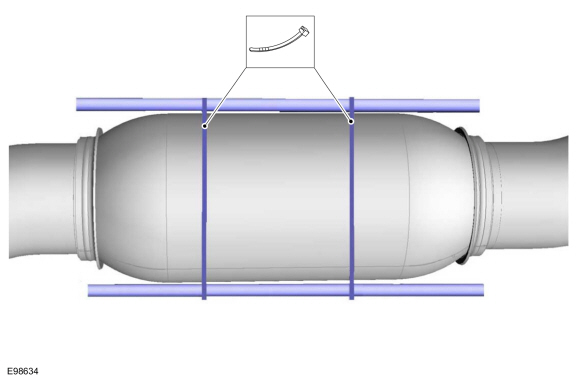

1. УВЕДОМЛЕНИЕ: Убедитесь, что компонент не изогнут принудительно.

   Снимите опору гибкой выпускной трубы.

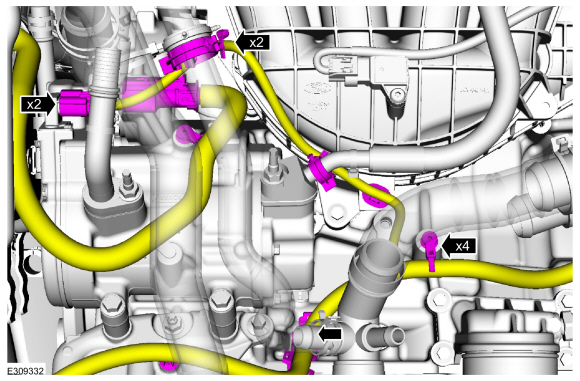

1. ПРИМЕЧАНИЕ: При подсоединении трубки охлаждающей жидкости нажимайте и тяните ее, чтобы обеспечить правильное соединение.

   Установите шланги охлаждающей жидкости и штифтовые фиксаторы.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

1. Если есть.

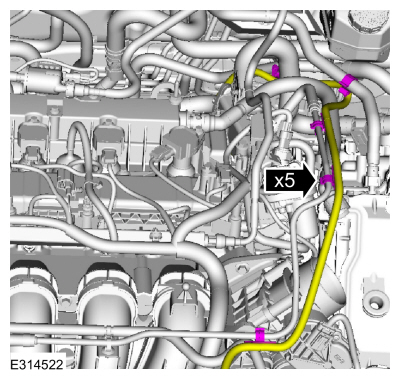

   Поместите назад жгут проводов нагревателя блока и прикрепите зажимы.

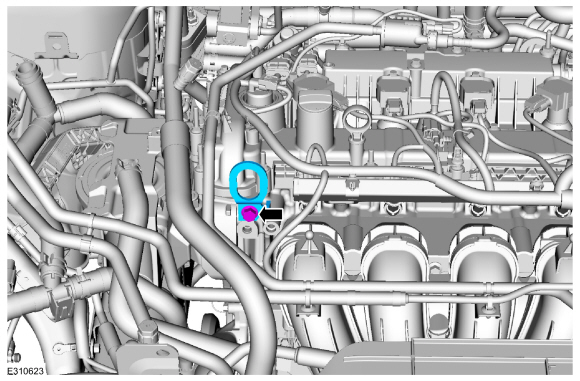

1. Снимите имеющуюся в продаже подъемную проушину.

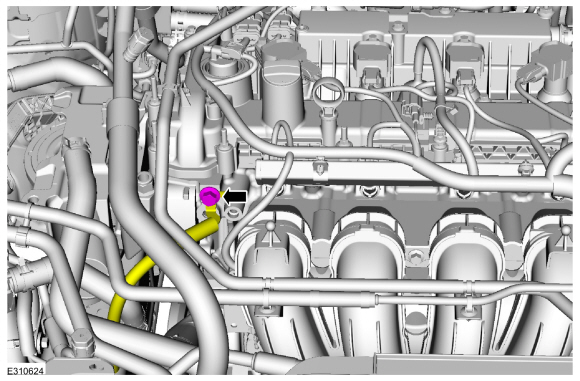

1. Установите заземляющий провод.
   Крутящий момент: 133 фунта на дюйм (15 Нм)

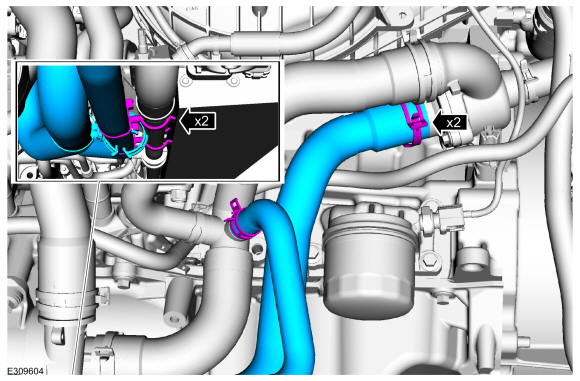

1. Подсоедините шланги охлаждающей жидкости.
   Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

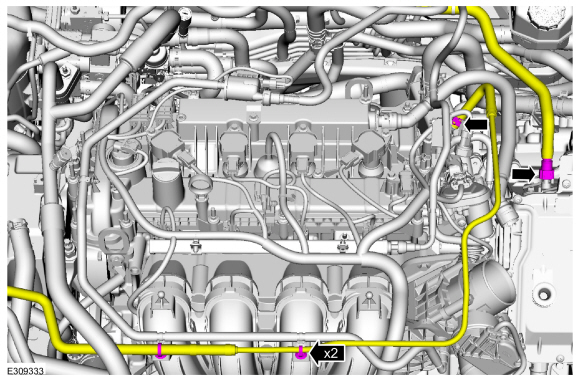

1. Подсоедините трубки паров топлива и подачи топлива.
   См.: Быстроразъемная муфта (310-00C Топливная система — общая информация, общие процедуры).
   См.: Муфты с пружинным замком (310-00C Топливная система — Общая информация, Общие процедуры).


1.

   1. Установите воздухоочиститель.

   2. Подсоедините впускной патрубок воздухоочистителя.

   3. Затяните зажим.

   4. Подсоедините вентиляционную трубку.

   5. Установите болт.

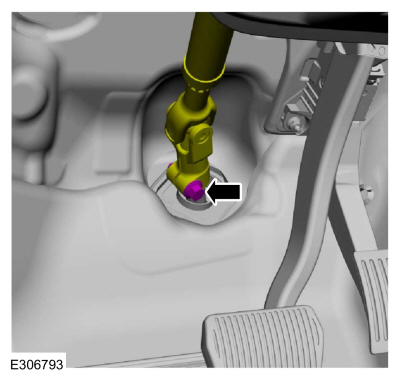

1. Установите вал рулевой колонки обратно и установите новый болт.
   Крутящий момент: 46 фунт-футов (63 Нм)

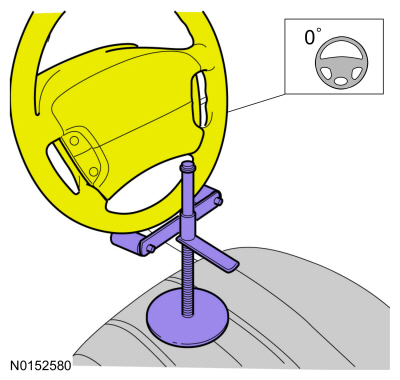

1. Используя удерживающее устройство, удерживайте рулевое колесо в прямолинейном положении.


1. Установите следующие элементы:
   1. Установите баллон для дегазации.
      См.: Баллон для дегазации (303-03C Охлаждение двигателя, снятие и установка).

   2. Установите кожух переднего бампера.
      См.: Крышка переднего бампера (501-19 Бамперы, снятие и установка).

   3. Установите брызговики передних крыльев.
      См.: Брызговик Fender (501-02 Передние панели кузова, снятие и установка).

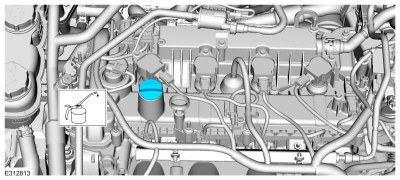

1. См.: Технические характеристики (Двигатель 303-01C, Технические характеристики).


1. Подсоедините разъемы аккумулятора.
   См.: Кабели аккумуляторной батареи — Duratec 2,5 л — гибрид (121 кВт/164 л. с.) (BG) (414-01 Аккумулятор, Монтаж и кабели, Снятие и установка).


1. Замените высоковольтную систему.
   См.: Отключение высоковольтной системы (414-03A Высоковольтная батарея, Монтаж и кабели, Общие процедуры).


1. Создайте давление в топливной системе.
   См.: Сброс давления в топливной системе (310-00C Топливная система — общая информация, общие процедуры).


1. Заполните и прокачайте систему охлаждения.
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03C Охлаждение двигателя, общие процедуры).


1. Заполните и прокачайте систему охлаждения электропривода.
   См.: Слив системы охлаждения двигателя, вакуумное заполнение и удаление воздуха (303-03C Охлаждение двигателя, общие процедуры).


1. Зарядите систему кондиционирования.
   См.: Восстановление системы кондиционирования воздуха (A/C), эвакуация и Зарядка — 2,5 л Duratec — Hybrid (121 кВт/164 л.с.) (BG) (412-00 Климат Система управления – общая информация, общие процедуры).
   См.: Восстановление системы кондиционирования воздуха (A/C), эвакуация и Зарядка — 2,5 л Duratec — Hybrid (121 кВт/164 л.с.) (BG) (412-00 Климат Система управления – общая информация, общие процедуры).


1. Проверьте и при необходимости долейте трансмиссионную жидкость.
   См.: Проверка уровня трансмиссионной жидкости (307-01B Автоматическая коробка передач — Автоматическая коробка передач — HF45, Общие процедуры).

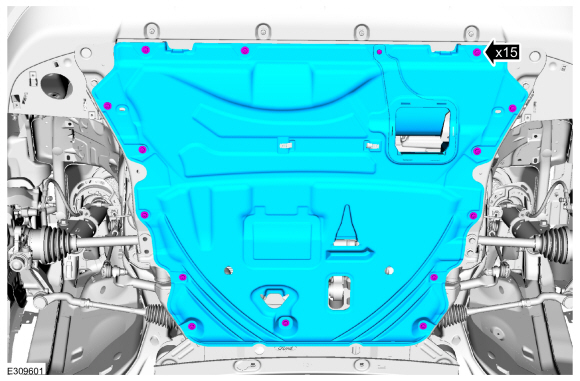

1. Установите нижнюю защиту и крепления.


1.

   • Если шпилька крышки внешнего вида двигателя ослаблена или снят, его необходимо установить/затянуть в клапанной крышке.
     Крутящий момент: 62 фунта на дюйм (7 Нм)
   • Поместите внешний кожух двигателя на двигатель так, чтобы втулки были совмещены со шпильками.

   • Нажмите на внешнюю крышку двигателя в каждом месте втулок, чтобы прикрепить втулки к шпилькам.

   • Установите гайку крышки внешнего вида двигателя.
     Крутящий момент: 44 фунта на дюйм (5 Нм)

1. ПРИМЕЧАНИЕ: Используйте процедуру коррекции профиля монитора пропусков зажигания модуля управления силовым агрегатом (PCM) в диагностическом сканирующем приборе.
