Ford Escape: Задний ведущий мост/дифференциал / Снятие и установка — мост в сборе

Специальные инструменты) / Общее оборудование

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать инструкции по установке.

1. Снимите задние полуоси.
   См.: Задняя полуось (205-05 Задние полуоси, снятие и установка).


1. Снимите топливный бак.
   См.: Топливный бак — передний привод (310-01A Топливный бак и трубопроводы — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1), Снятие и установка).
   См.: Топливный бак — полный привод (310-01A Топливный бак и трубопроводы — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1), Снятие и установка).
   См.: Топливный бак (310-01B Топливный бак и трубопроводы — 2,0 л EcoBoost (177 кВт/240 л. с.) — MI4, Снятие и установка).
   См.: Топливный бак (310-01C Топливный бак и трубопроводы, Снятие и установка).

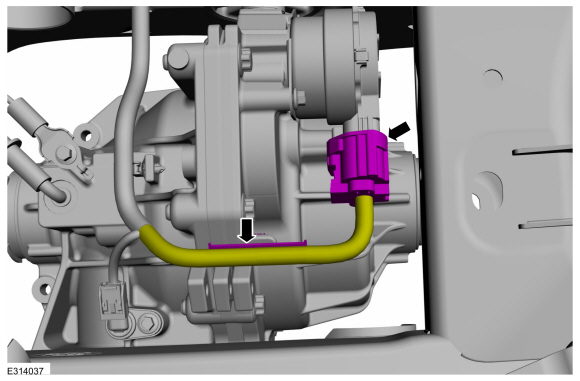

1. Отсоедините электрический разъем электродвигателя привода RDU и снимите фиксатор жгута проводов.

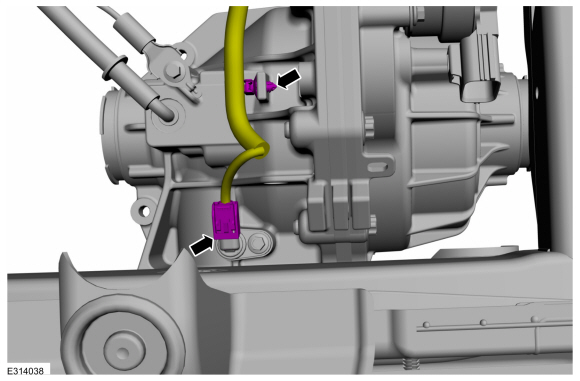

1. Отсоедините электрический разъем датчика скорости RDU и снимите фиксатор жгута проводов.


1. 1. Снимите шланг вентиляции заднего дифференциала с RDU и отложите в сторону.

   2. Снимите болт и отложите кабель заземления в сторону.
      Крутящий момент: 106 фунтов на дюйм (12 Нм)

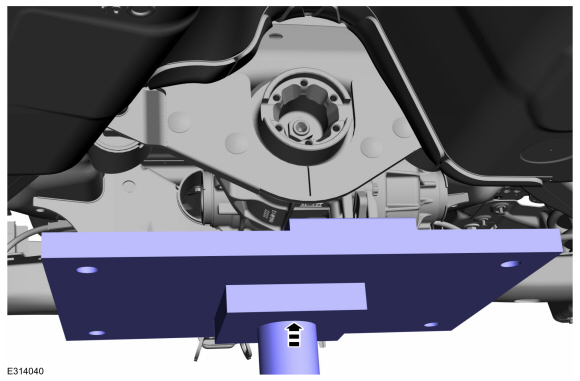

1. Установите домкрат коробки передач и деревянный брусок, чтобы закрепить RDU.
   Используйте общее оборудование: трансмиссионный домкрат.
   Используйте общее оборудование: деревянный блок

1. Снимите передние крепежные болты RDU и защитный экран RDU.
   Используйте общее оборудование: трансмиссионный домкрат.
   Используйте общее оборудование: деревянный блок
   Крутящий момент: 76 фунт-футов (103 Нм)

1. Снимите задний болт крепления RDU.
   Крутящий момент: 76 фунт-футов (103 Нм)

1. Опустите домкрат коробки передач и снимите задний мост в сборе.
   Используйте общее оборудование: трансмиссионный домкрат.

Монтаж

1. ПРИМЕЧАНИЕ: Убедитесь, что фиксаторы втулки подрамника входят в пазы на монтажном кронштейне RDU.

   Проверьте положение фиксаторов RDU и втулки подрамника, как показано на рисунке.


1. Для установки выполните процедуру удаления в обратном порядке.


1. Проверьте дифференциальный уровень жидкости.
   См.: Проверка уровня жидкости в дифференциале (205-02 Задний ведущий мост/дифференциал, общие процедуры).


1. УВЕДОМЛЕНИЕ: При замене оси в сборе необходимо заменить модуль управления полным приводом. реконфигурирован с новой информацией о штрих-коде RDU. Если новый штрих-код информация не соответствует существующей информации модуля управления полным приводом, может возникнуть повреждение трансмиссии или проблемы с управляемостью.

   ПРИМЕЧАНИЕ: С помощью диагностического сканера выполните процедуру калибровки заднего привода.

   ПРИМЕЧАНИЕ: 16/17-значный буквенно-цифровой штрих-код расположен на этикетке. прикреплен к РДУ. С помощью сканера настройте штрих-код RDU на AWD. модуль через порт OBD.
