Ford Escape: Приведение в действие усилителя тормоза / Снятие и установка — усилитель тормозов

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

  1. Снимите лоток аккумулятора.
    См.: Батарейный отсек — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1)/2,0 л EcoBoost (177 кВт/240 л.с.) — MI4 (батарея 414-01, монтаж и кабели, Снятие и установка).
  1. Снимите главный тормозной цилиндр.
    См.: Главный тормозной цилиндр — автомобили с: вакуумным усилителем тормозов (206-06 Приведение в действие гидравлического тормоза, снятие и установка).

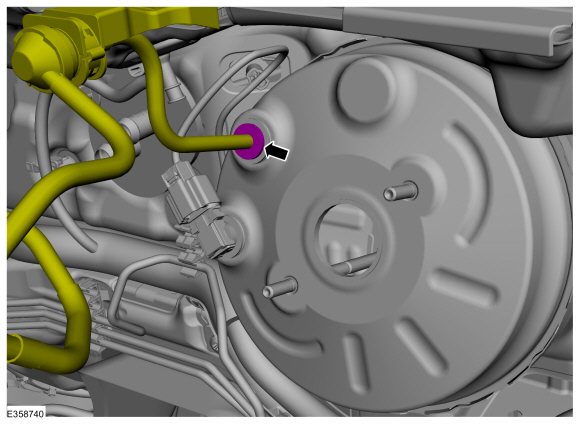

  1. Отсоедините вакуумный обратный клапан от усилителя и отложите в сторону.
  1. Если есть.
    Отсоедините электрические разъемы датчика разрежения в тормозной системе.
  1. УВЕДОМЛЕНИЕ: Не обслуживайте педаль тормоза или усилитель тормозов. без предварительного снятия выключателя стоп-сигнала. Этот переключатель должен быть удален с педалью тормоза в положении покоя. Плунжер переключателя должен быть сжат, чтобы переключатель мог вращаться в кронштейне. Пытаться снимите переключатель, когда плунжер выдвинут (во время нажатия педали) привести к повреждению переключателя.

    Снимите выключатель стоп-сигнала.
    См.: Выключатель стоп-сигнала (417-01 Наружное освещение, снятие и установка).

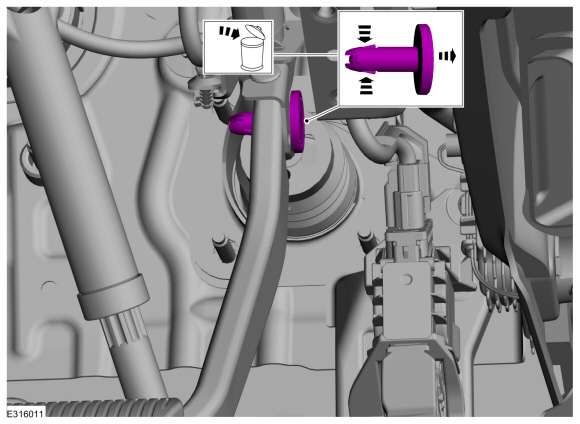

  1. Снимите и выбросьте стопорный штифт штока толкателя усилителя.

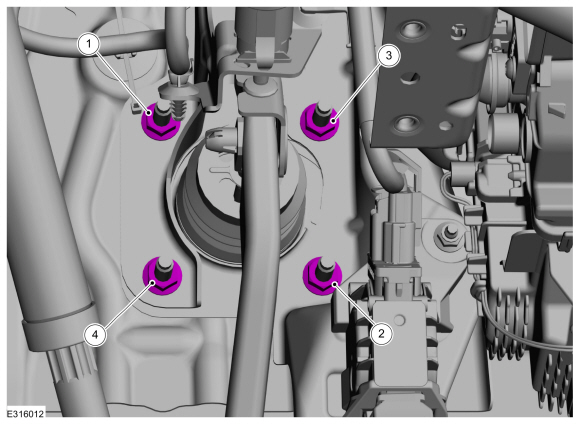

  1. Удалите орехи.
    Крутящий момент: 18 фунт-футов (25 Нм)

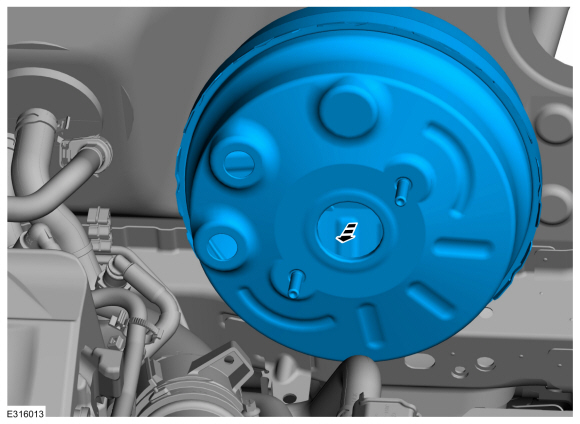

  1. Снимите усилитель тормозов.

Монтаж

  1. УВЕДОМЛЕНИЕ: Не нажимайте, не тяните и не двигайте иным образом педаль тормоза при установке выключателя стоп-сигналов. Переключатель должен быть установлен с толкатель усилителя, прикрепленный к педали тормоза и с тормозом педаль в положении покоя. Установка выключателя с тормозом педаль в любом другом положении приведет к неправильной регулировке и может повредить переключатель.

    Для установки выполните процедуру удаления в обратном порядке.
