Снятие и установка — тормозной суппорт

Удаление

УВЕДОМЛЕНИЕ: Если жидкость пролилась на лакокрасочное покрытие, пораженный участок необходимо немедленно промыть холодной водой.

1. 1
   Активируйте сервисный режим тормозов.
   См.: Активация и деактивация режима обслуживания тормозов (206-00 Тормозная система — общая информация, общие процедуры).
2. 2
   Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).
3. 3

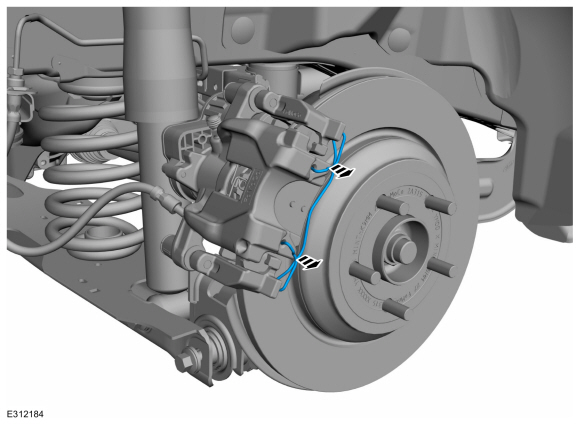

   Снимите пружину тормозного суппорта.



4. 4

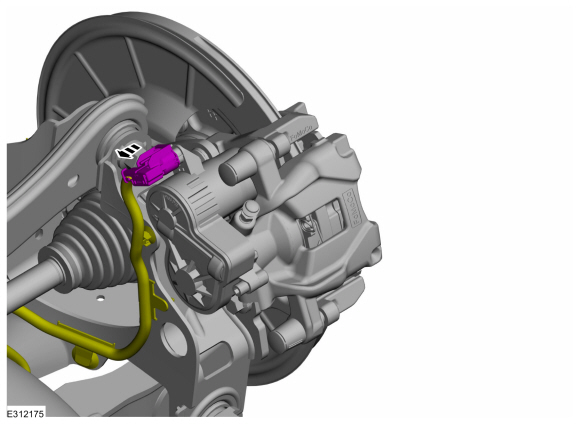

   Отсоедините электрический разъем электродвигателя привода EPB.



5. 5

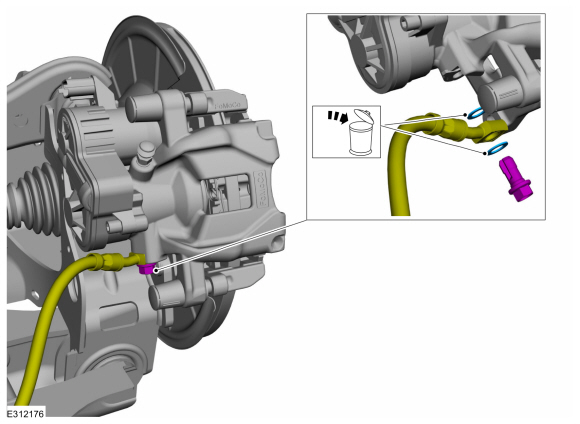

   Снимите болт тормозного суппорта, шайбы и отложите тормозной шланг в сторону. Выбросьте шайбы.
   Крутящий момент: 30 фунт-футов (40 Н·м)



6. 6

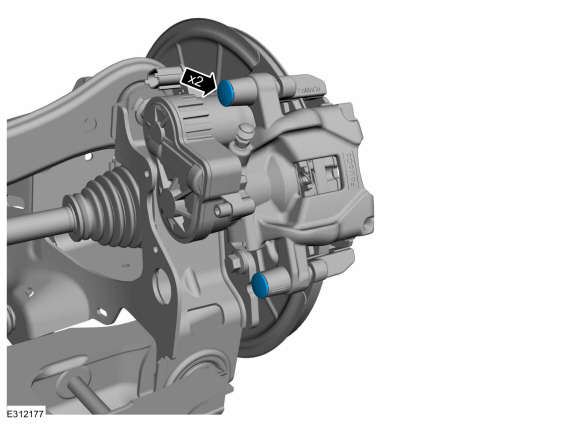

   Снимите колпачки с болтов крепления штифтов тормозного суппорта.



7. 7
   Снимите болты направляющих пальцев и тормозной суппорт.
   Крутящий момент: 21 фунт-фут (28 Н·м)



8. 8

   УВЕДОМЛЕНИЕ: Тормозные колодки с клеем на изоляторе только одноразовое использование. Когда тормозные колодки отделены от тормоза суппорта, необходимо установить новые тормозные колодки, чтобы предотвратить шум при торможении и содрогаться.

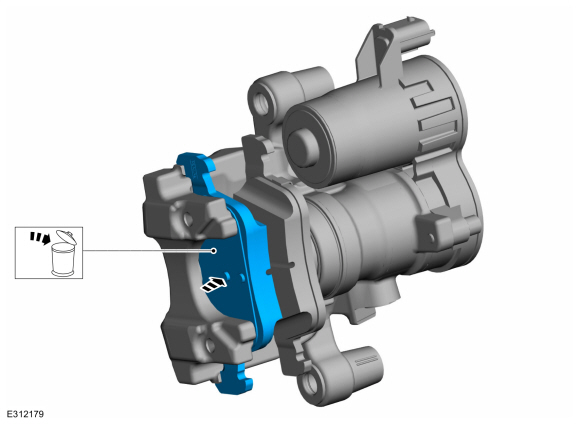

   Отделите тормозную колодку от тормозного суппорта. Снимите и выбросьте тормозную колодку.



9. 9

   УВЕДОМЛЕНИЕ: Тормозные колодки с клеем на изоляторе только одноразовое использование. Когда тормозные колодки отделены от тормоза суппорта, необходимо установить новые тормозные колодки, чтобы предотвратить шум при торможении и содрогаться.

   Отделите внутреннюю тормозную колодку от тормозного суппорта. Снимите и выбросьте внутреннюю тормозную колодку.



10. 10

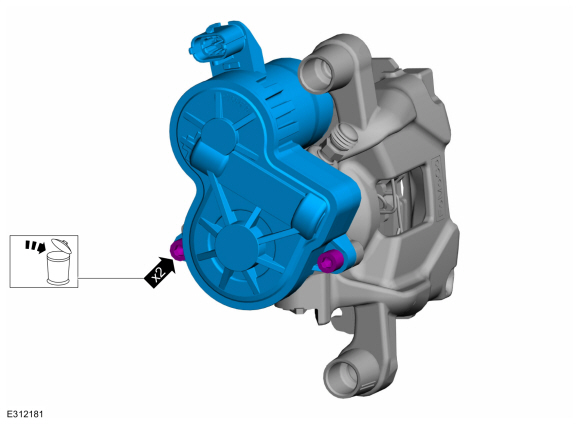

    Снимите болты и двигатель исполнительного механизма EPB. Выбросьте болты.
    Крутящий момент: 71 фунт на дюйм (8 Н·м)



11. 11
    Снимите и выбросьте уплотнительное кольцо.



Монтаж

1. 1

   УВЕДОМЛЕНИЕ: Убедитесь, что тормозной шланг не перекручен при установка тормозного суппорта или повреждение гибкого тормозного шланга может происходить.

   УВЕДОМЛЕНИЕ: Не повредите уплотнительное кольцо при установке электродвигателя привода стояночного тормоза на корпус тормозного суппорта.

   Для установки выполните процедуру удаления в обратном порядке.
2. 2
   Установите тормозные колодки.
   См.: Тормозные колодки (206-04 Задний дисковый тормоз, снятие и установка).
3. 3
   Установите приводной двигатель стояночного тормоза.
   См.: Электродвигатель привода стояночного тормоза (206-05 Стояночный тормоз и привод, Снятие и установка).
4. 4
   Деактивировать сервисный режим тормозов.
   См.: Активация и деактивация режима обслуживания тормозов (206-00 Тормозная система — общая информация, общие процедуры).
5. 5
   Прокачайте тормозную систему.
   См.: Прокачка тормозной системы — автомобили с: электрическим приводом Усилитель тормозов (206-00 Тормозная система - Общая информация, Общие процедуры).
   См.: Прокачка тормозной системы — автомобили с вакуумной тормозной системой. Усилитель (206-00 Тормозная система - Общая информация, Общие процедуры).
