Ford Escape: Задний дисковый тормоз / Снятие и установка - Тормозные колодки

Материалы

Имя Спецификация
Очиститель металлических тормозных деталей Motorcraft®
ПМ-4-А, ПМ-4-Б, АПМ-4-Ц
-

Удаление

ПРЕДУПРЕЖДЕНИЕ: Сервисные действия на автомобилях с электронным тормозом усилитель и электронный стояночный тормоз могут вызвать неожиданное торможение. приложение, которое может привести к травмам рук или пальцев. Положите тормозную систему в сервисный режим перед обслуживанием или снятием любого тормозного компоненты. Несоблюдение этого указания может привести к серьезным личный вред.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

  1. Активируйте сервисный режим тормозов.
    См.: Активация и деактивация режима обслуживания тормозов (206-00 Тормозная система — общая информация, общие процедуры).
  1. Снимите колесо и шину.
    См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).

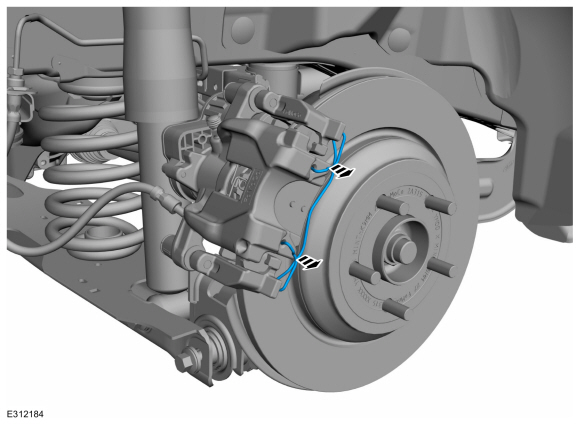

  1. Снимите пружину тормозного суппорта.

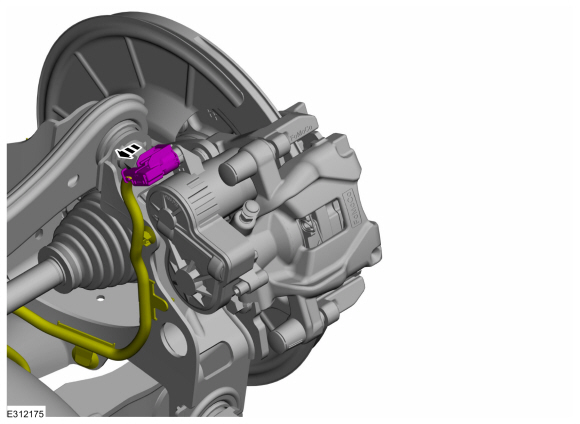

  1. Отсоедините электрический разъем электродвигателя стояночного тормоза.

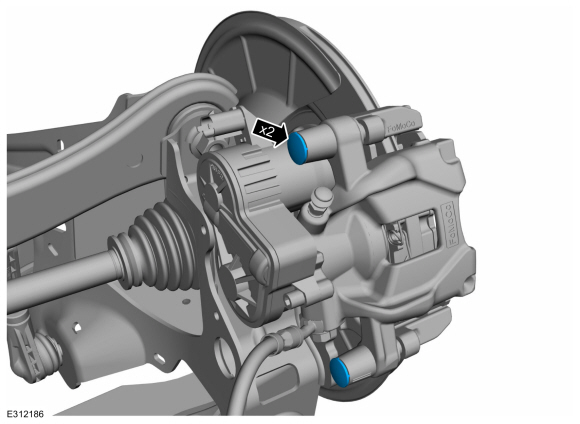

  1. Снимите колпачки направляющих пальцев тормозного суппорта.

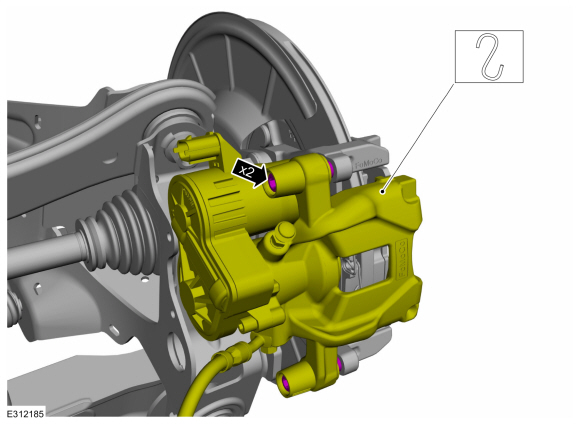

  1. УВЕДОМЛЕНИЕ: Не поддевайте смотровое отверстие суппорта, чтобы втянуть поршни, так как это может повредить поршни и пыльники.

    УВЕДОМЛЕНИЕ: Не допускайте, чтобы узел тормозного суппорта свисал с тормозного шланга, так как это может привести к повреждению шланга.

    Снимите направляющие штифты и отложите тормозной суппорт в сторону.
    Крутящий момент: 21 фунт-фут (28 Нм)
  1. УВЕДОМЛЕНИЕ: Тормозные колодки с клеем на изоляторе только одноразовое использование. Когда тормозные колодки отделены от тормоза суппорта, необходимо установить новые тормозные колодки, чтобы предотвратить шум при торможении и содрогаться.

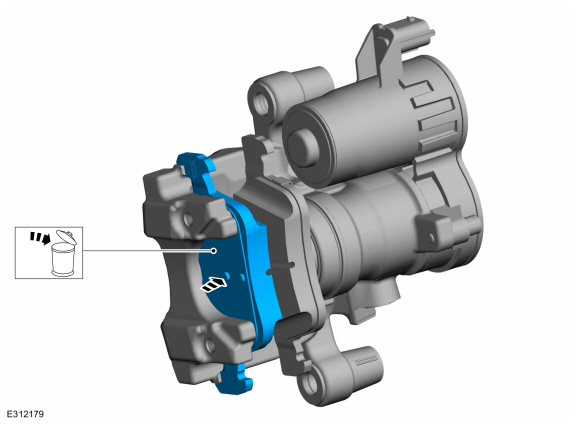

    Отделите тормозную колодку от тормозного суппорта. Снимите и выбросьте тормозную колодку.
  1. УВЕДОМЛЕНИЕ: Тормозные колодки с клеем на изоляторе только одноразовое использование. Когда тормозные колодки отделены от тормоза суппорта, необходимо установить новые тормозные колодки, чтобы предотвратить шум при торможении и содрогаться.

    Отделите внутреннюю тормозную колодку от тормозного суппорта. Снимите и выбросьте внутреннюю тормозную колодку.

Монтаж

  1. УВЕДОМЛЕНИЕ: Не используйте С-образный зажим для сжатия тормозного суппорта. поршень или повреждение электродвигателя привода стояночного тормоза.

    УВЕДОМЛЕНИЕ: Не втягивайте поршень вручную, так как это может привести к повреждению привода стояночного тормоза.

    УВЕДОМЛЕНИЕ: Убедитесь, что тормозной шланг не перекручен при установка тормозного суппорта или повреждение гибкого тормозного шланга может происходить.

    УВЕДОМЛЕНИЕ: Соблюдайте осторожность, вставляя поршень суппорта в отверстия поршня суппорта, так как это может привести к повреждению компонентов.

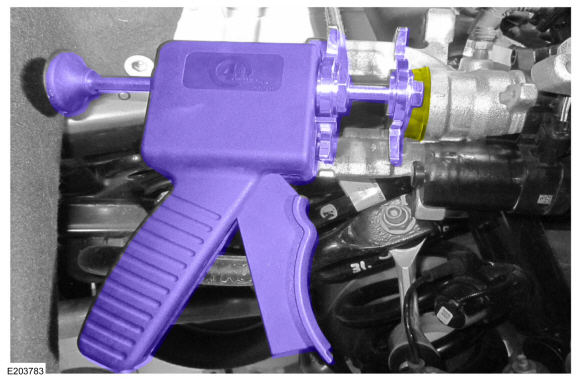

    Сжимайте поршень тормозного суппорта до тех пор, пока поршень не упрется в отверстие тормозного суппорта.

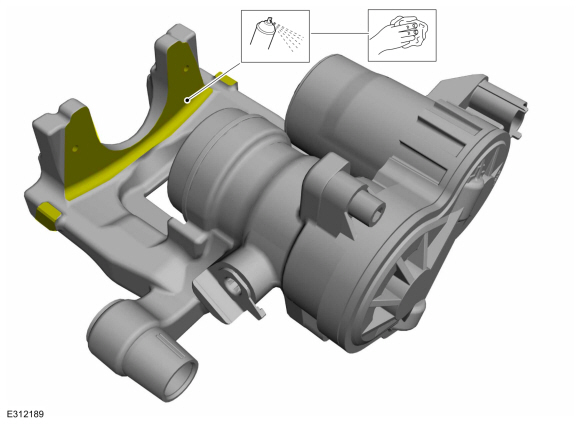

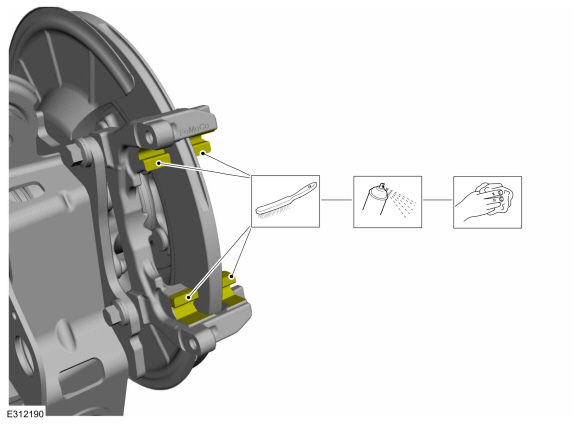

  1. Очистите места контакта тормозной колодки с анкерной пластиной.
    Материал: Очиститель металлических тормозных деталей Motorcraft®. / ПМ-4-А, ПМ-4-Б, АПМ-4-С

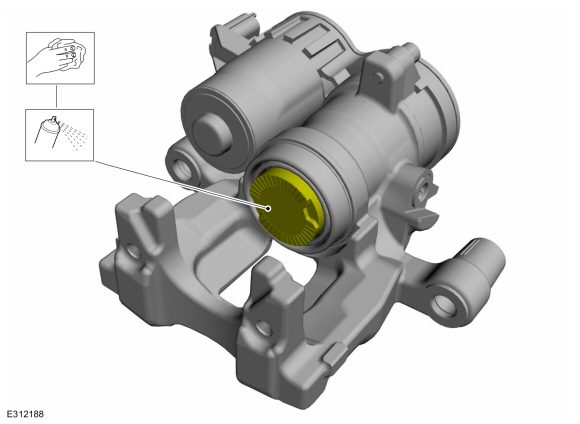

  1. УВЕДОМЛЕНИЕ: Удалите весь оставшийся клей колодок с поверхности поршня тормозного суппорта, иначе может появиться тормозной шум.

    Удалите остатки клея тормозных колодок.
    Материал: Очиститель металлических тормозных деталей Motorcraft®. / ПМ-4-А, ПМ-4-Б, АПМ-4-С
  1. УВЕДОМЛЕНИЕ: Удалите весь оставшийся клей колодок с поверхности пальца тормозного суппорта, иначе может возникнуть шум при торможении.

    Удалите остатки клея тормозных колодок.
    Материал: Очиститель металлических тормозных деталей Motorcraft®. / ПМ-4-А, ПМ-4-Б, АПМ-4-С

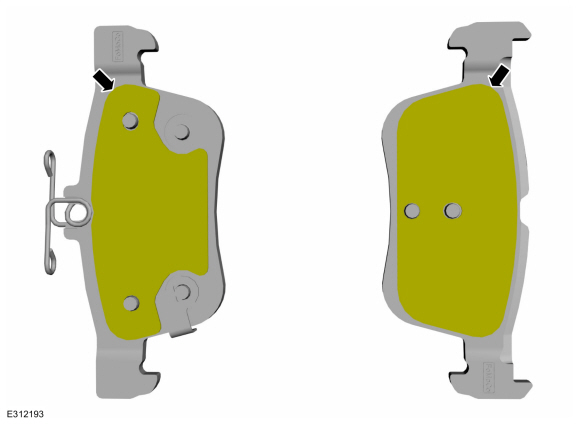

  1. УВЕДОМЛЕНИЕ: Тормозные колодки с клеем на изоляторе только одноразовое использование. Когда тормозные колодки отделены от тормоза суппорта, необходимо установить новые тормозные колодки, чтобы предотвратить шум при торможении и содрогаться.

    Снимите защитную крышку с блока колодок.
    Материал: Очиститель металлических тормозных деталей Motorcraft®. / ПМ-4-А, ПМ-4-Б, АПМ-4-С
  1. УВЕДОМЛЕНИЕ: Убедитесь, что тормозной шланг не перекручен при установка тормозного суппорта или повреждение гибкого тормозного шланга может происходить.

    ПРИМЕЧАНИЕ: Убедитесь, что внутренняя тормозная пружина тормозной колодки присутствует, иначе может возникнуть дребезжащий звук.

    Для установки выполните процедуру удаления в обратном порядке.
  1. Деактивировать сервисный режим тормозов.
    См.: Активация и деактивация режима обслуживания тормозов (206-00 Тормозная система — общая информация, общие процедуры).
  1. Несколько раз нажмите на педаль тормоза, чтобы убедиться в правильности работы тормозной системы.
