Ford Escape: Внутренняя отделка и украшения / Снятие и установка — панель обивки задней стойки

Специальные инструменты) / Общее оборудование

Удаление

ПРИМЕЧАНИЕ: Показан левый (левый), правый (правый) аналогично.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Снимите панель отделки багажного отделения.
   См.: Панель отделки багажного отделения (501-05 Внутренняя отделка и украшения, Снятие и установка).


1. Снимите натяжитель заднего ремня безопасности и анкерный болт преднатяжителя и отложите ремень безопасности в сторону.
   Крутящий момент: 30 фунт-футов (40 Нм)

1. ПРИМЕЧАНИЕ: Сиденья сняты для ясности.

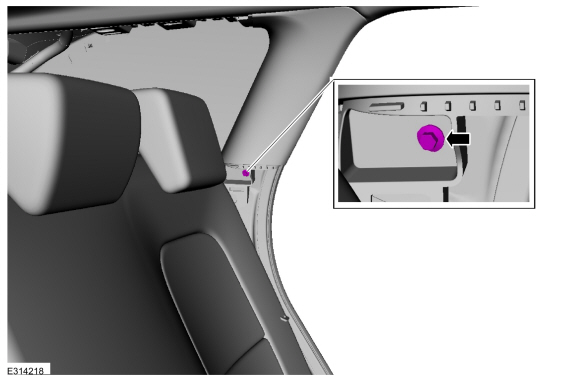

   Снимите болт панели обшивки задней стойки.
   Крутящий момент: 22 фунта на дюйм (2,5 Нм)

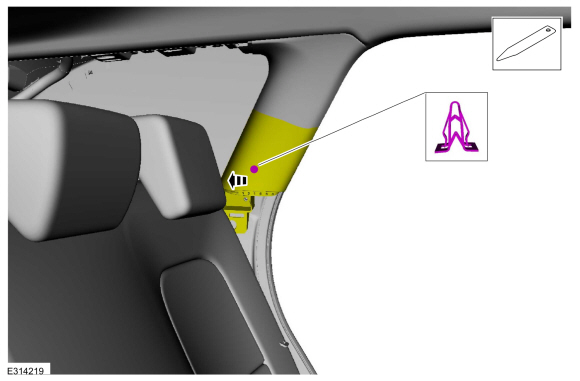

1. Освободите нижние фиксаторы панели отделки задней стойки.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

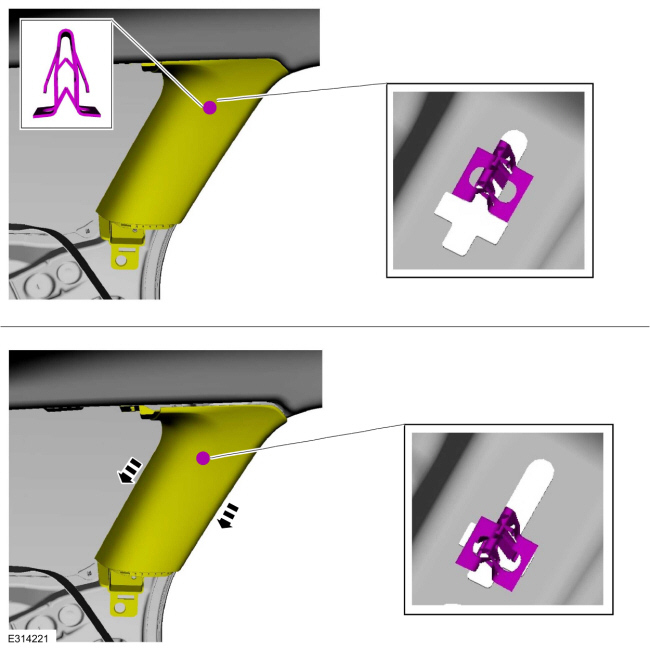

1. УВЕДОМЛЕНИЕ: Панель обшивки стойки C должна быть направлена ​​вниз. чтобы верхние зажимы могли правильно освободиться. Несоблюдение этого направление может привести к повреждению панели отделки задней стойки.

   Сдвиньте панель отделки задней стойки вниз, совместив зажимы с прорезями в листовом металле.

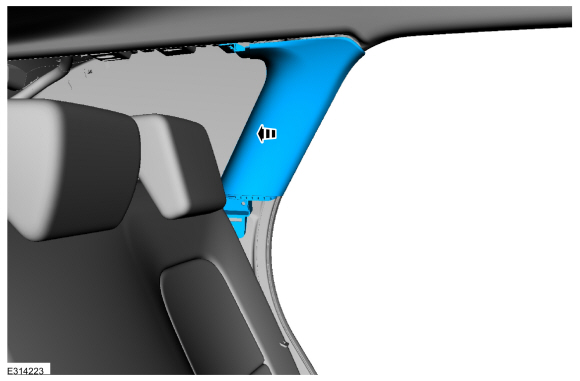

1. Снимите панель обшивки задней стойки, протягивая втягивающее устройство заднего ремня безопасности и преднатяжитель через отверстие.


Монтаж

1. ПРИМЕЧАНИЕ: Во время установки убедитесь, что лямка ремня безопасности не перекручен, а ремни безопасности и пряжки доступны для жильцы.

   Для установки выполните процедуру удаления в обратном порядке.

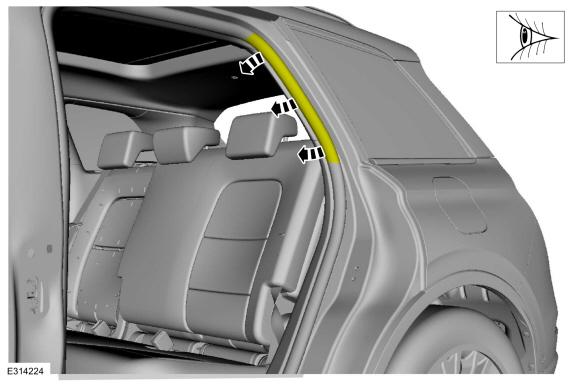

1. Осмотрите и расположите кромку уплотнительной планки задней двери так, чтобы она перекрывала верхнюю часть панели отделки задней стойки.


1. Проверьте активную удерживающую систему на правильность работы.
   См.: Функциональные испытания системы ремней безопасности (Системы ремней безопасности 501-20A, Общие процедуры).
