Ford Escape: Внутренняя отделка и декоративные элементы / Снятие и установка — панель отделки средней стойки

Специальные инструменты) / Общее оборудование

Удаление

ПРИМЕЧАНИЕ: Показан левый (левый), правый (правый) аналогично.

Верхняя и нижняя панели отделки средней стойки

1. Снимите панель отделки передней накладки порога.
   См.: Панель отделки передней накладки порога (501-05 Внутренняя отделка и украшения, Снятие и установка).


1. Снимите панель отделки задней накладки порога.
   См.: Панель облицовки заднего порога (501-05 Внутренняя отделка и украшения, Снятие и установка).

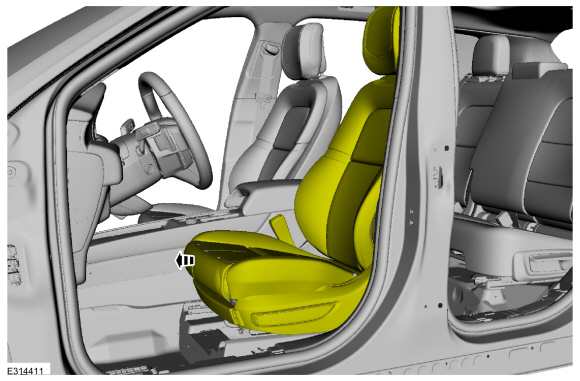

1. Установите переднее сиденье в крайнее переднее положение.


1. ПРИМЕЧАНИЕ: Сиденья сняты для ясности.


   Снимите нижнюю панель отделки средней стойки.

   1. Освободите защелки нижней панели отделки средней стойки.
      Используйте общее оборудование: средство для снятия внутренней отделки салона.
   2. Подайте натяжитель переднего ремня безопасности и натяжитель через отверстие в нижней панели отделки средней стойки.


Верхняя панель отделки средней стойки

ПРЕДУПРЕЖДЕНИЕ: Следующая процедура предписывает важные этапы ремонта требуется для правильной работы удерживающей системы во время аварии. Следовать все примечания и шаги тщательно. Несоблюдение пошаговых инструкций может привести к неправильной работе удерживающей системы и увеличивает риск серьезной травмы или смерти в результате аварии.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Меры предосторожности при обращении с пиротехническими устройствами (100-00 Общая информация, описание и эксплуатация).


1. Обесточьте SRS.
   См.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


1. ПРИМЕЧАНИЕ: Сиденья сняты для ясности.


   Отведите натяжитель переднего ремня безопасности и преднатяжитель в сторону.

   1. Отсоедините электрический разъем преднатяжителя переднего ремня безопасности.

   2. Снимите болт преднатяжителя ремня безопасности переднего сиденья.
      Крутящий момент: 30 фунт-футов (40 Нм)

1. ПРИМЕЧАНИЕ: Сиденья сняты для ясности.

   Снимите верхний болт панели обивки средней стойки.
   Крутящий момент: 22 фунта на дюйм (2,5 Нм)

1. ПРИМЕЧАНИЕ: Сиденья сняты для ясности.

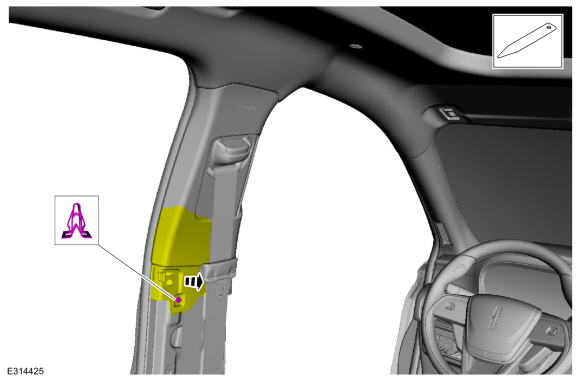

   Освободите нижний зажим верхней панели отделки средней стойки.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

1. ПРИМЕЧАНИЕ: Сиденья сняты для ясности.


   Снимите верхнюю панель отделки центральной стойки.

   1. Потяните наружу верхнюю панель отделки средней стойки.

   2. Потяните вниз верхнюю панель отделки средней стойки, освободив верхние язычки.

   3. Подайте натяжитель переднего ремня безопасности и натяжитель через отверстие в верхней панели отделки средней стойки.


Монтаж

1. ПРИМЕЧАНИЕ: Во время установки убедитесь, что лямка ремня безопасности не перекручен, а ремни безопасности и пряжки доступны для жильцы.

   Для установки выполните процедуру удаления в обратном порядке.


1. Осмотрите и установите переднюю дверь и заднюю дверь кромки уплотнителя так, чтобы они перекрывали верхнюю часть отделки средней стойки панели.


1. Перезагрузите SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Модернизация (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


1. Проверьте правильность работы системы ремней безопасности.
   См.: Функциональные испытания системы ремней безопасности (Системы ремней безопасности 501-20A, Общие процедуры).
