Ford Escape: Информационно-развлекательная система — Общая информация / Снятие и установка — Антенный кабель сотовой связи

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

Кабель блока управления телематики (TCU) к кузовному жгуту

1. Снимите напольную консоль.
   См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).

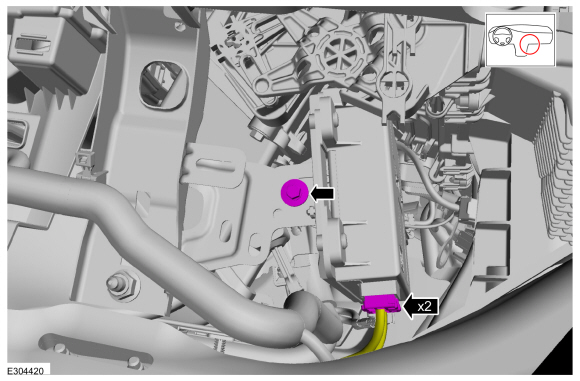

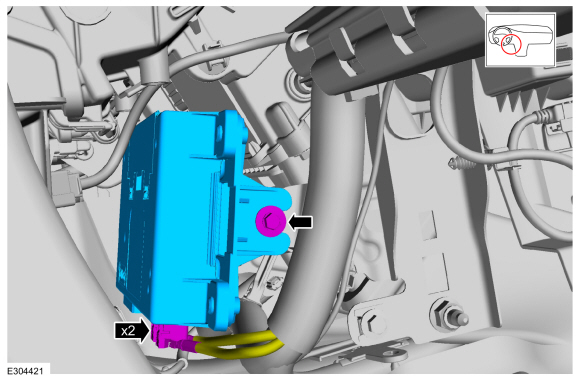

1. Выверните болт и отсоедините электрические разъемы.
   Крутящий момент: 40 фунтов на дюйм (4,5 Нм)

1. Выверните болт, отсоедините электрические разъемы и снимите TCU и кронштейн в сборе.
   Крутящий момент: 40 фунтов на дюйм (4,5 Нм)

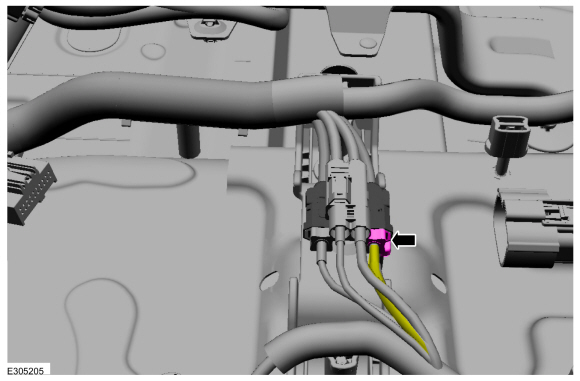

1. Отсоедините разъем кабеля антенны сотового телефона.


Кабель обвязки кузова

1. Снимите панели отделки порогов передней двери.
   См.: Панель отделки передней накладки порога (501-05 Внутренняя отделка и украшения, Снятие и установка).


1. Снимите передние сиденья.
   См.: Переднее сиденье (501-10A Передние сиденья, Снятие и установка).


1. Снимите напольную консоль.
   См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).


1. Снимите левую панель отделки багажного отделения.
   См.: Панель отделки багажного отделения (501-05 Внутренняя отделка и украшения, Снятие и установка).

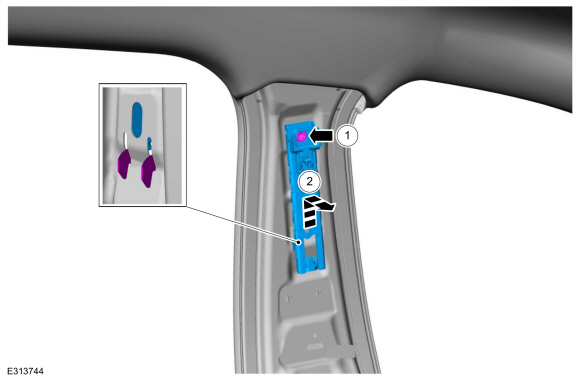

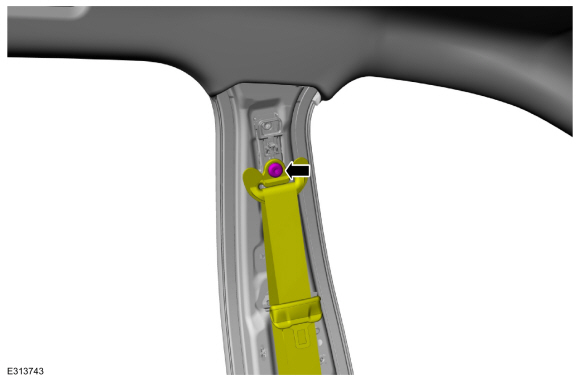

1. Снимите пряжки ремней безопасности.
   См.: Пряжка переднего ремня безопасности (501-20A Системы ремней безопасности, Снятие и установка).


1. Опустите обивку потолка.
   См.: Обшивка потолка — занижение (501-05 Внутренняя отделка и декоративные элементы, снятие и установка).

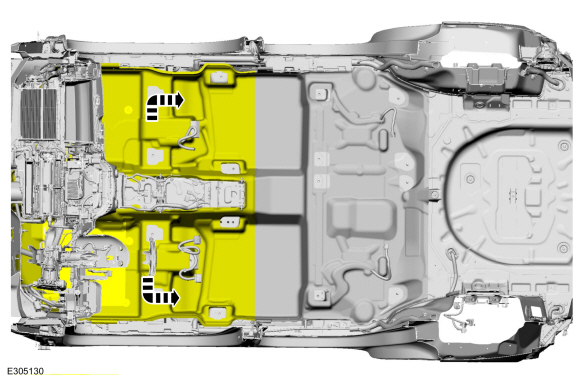

1. Расположите ковер на полу для доступа.

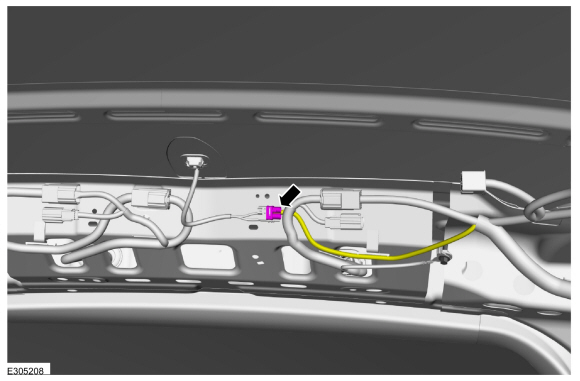

1. Отсоедините разъем кабеля антенны сотового телефона.


1. Отсоедините разъем спутниковой/GPS-антенны.


Монтаж

Кабель блока управления телематики (TCU) к кузовному жгуту

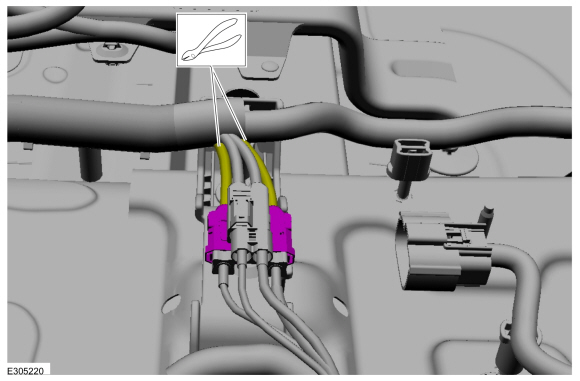

1. Отрежьте конец кабеля сотовой антенны.

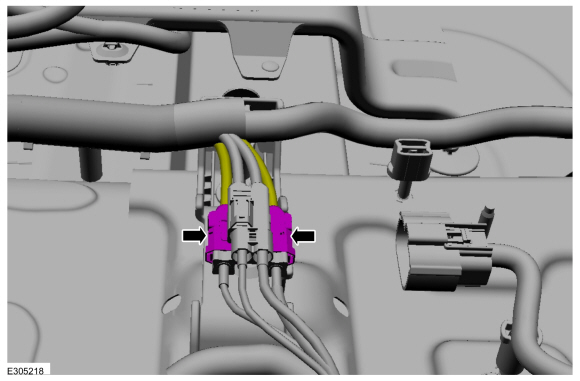

1. Отсоедините линейный разъем сотового телефона.


1.
   Установите новый коаксиальный кабель.

   • Проложите новый кабель антенны сотового телефона, как показано на рисунке.

   • При необходимости закрепите новый кабель антенны сотового телефона, чтобы избежать проблем с NVH.


Кабель обвязки кузова

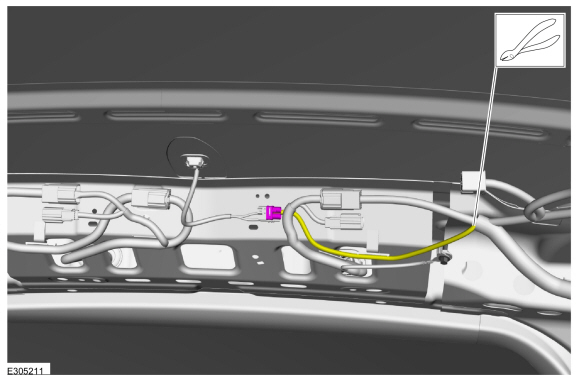

1. Отрежьте конец кабеля сотовой антенны.


1. Отрежьте конец разъема спутниковой/GPS-антенны.


1.
   Установите новый коаксиальный кабель.

   • Проложите новый кабель антенны сотового телефона, как показано на рисунке.

   • При необходимости закрепите новый кабель антенны сотового телефона, чтобы избежать проблем с NVH.


Все антенные кабели сотовой связи

1. Для установки выполните процедуру удаления в обратном порядке.
