Ford Escape: Охлаждение двигателя / Снятие и установка — Дегазационный баллон

Специальные инструменты) / Общее оборудование

Пистолет для всасывания жидкости
Устройство для снятия/установки шланговых хомутов
Плоскогубцы

Удаление

ПРЕДУПРЕЖДЕНИЕ: Всегда давайте двигателю остыть, прежде чем открывать охлаждающую система. Не отвинчивайте крышку сброса давления охлаждающей жидкости, когда двигатель работает или система охлаждения горячая. Система охлаждения находится под давление; пар и горячая жидкость могут выходить с силой, когда крышка открыта. слегка расслабился. Несоблюдение этих инструкций может привести к серьезная травма.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.



  1. ПРЕДУПРЕЖДЕНИЕ: При сбросе давления в системе охлаждения закройте крышку расширительного бачка охлаждающей жидкости плотной тканью, чтобы предотвратить возможность ошпаривания. Несоблюдение этой инструкции может привести в травме.

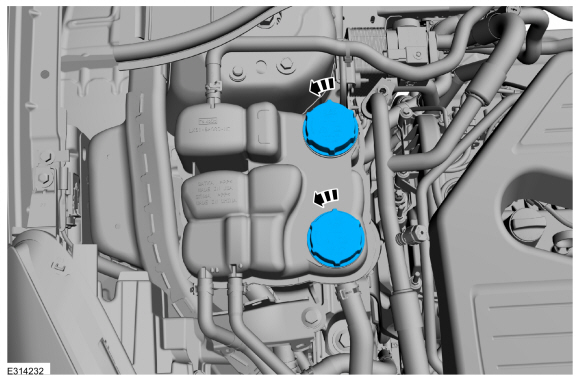

    Сбросьте давление в системе охлаждения, медленно поворачивая крышки баллонов для дегазации на 2–3 оборота и снимите баллон для дегазации. колпачки.
  1. Используя обычные инструменты, пережмите нижние шланги охлаждающей жидкости и слейте охлаждающую жидкость двигателя из баллона для дегазации.
    Используйте общее оборудование: Пистолет для отсасывания жидкости
    Используйте общее оборудование: плоскогубцы с фиксатором
  1. Ослабьте хомуты и отсоедините шланги охлаждающей жидкости.
    Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

    1. Снимите болт.
      Крутящий момент: 35 фунт-футов (47,5 Нм)
    1. Ослабьте болт и отведите в сторону опорный кронштейн дегазационного баллона.
      Крутящий момент: 35 фунт-футов (47,5 Нм)

    1. Освободите язычки и извлеките баллон для дегазации.
    1. Ослабьте хомут и отсоедините шланг охлаждающей жидкости.
      Используйте общее оборудование: приспособление для снятия/установки шланговых хомутов.

Монтаж

  1. Для установки выполните процедуру удаления в обратном порядке.
  1. Заполните баллон для дегазации рекомендованной смесью охлаждающей жидкости до уровня заполнения.
    См.: Технические характеристики (303-03C Охлаждение двигателя, Технические характеристики).
