Ford Escape: Двигатель / Снятие и установка — Масляный насос

Специальные инструменты) / Общее оборудование

	303-290Б-20 Адаптер, Car-Bar ТКИТ-2014D-ROW3 TKIT-2014D-FL_ROW
	303-Ф070 Опорный стержень, двигатель ТКИТ-1999А-Ф/ЛТ ТКИТ-1999А-FM/ФЛМ
	303-Ф072 Опорный стержень, двигатель
Оборудование для слива масла
Тележка Джек
Стальная линейка с закругленным концом
Деревянный блок

Материалы

Удаление

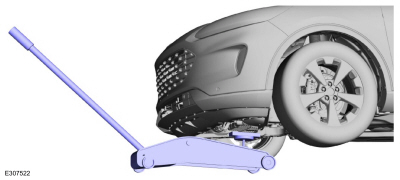

1. Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).


1. Снимите решетку панели капота.
   См. Решетка панели капота (501-02 Передние панели кузова, снятие и установка).

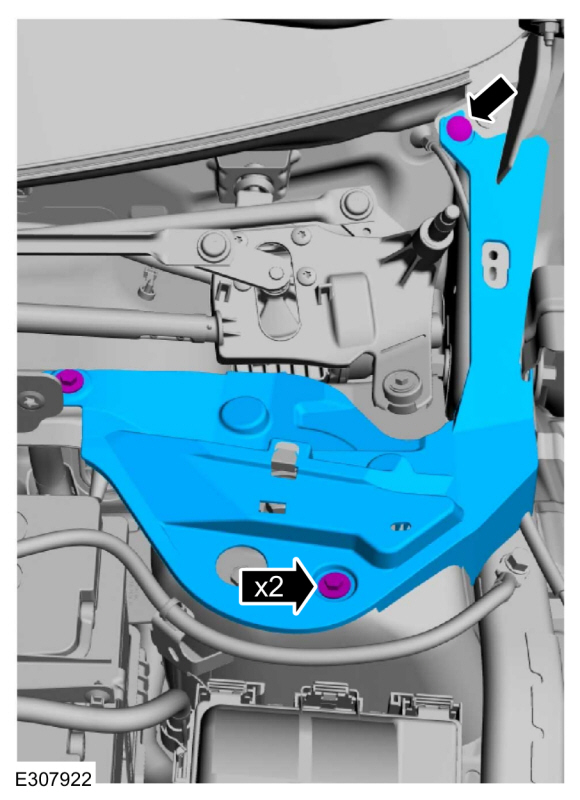

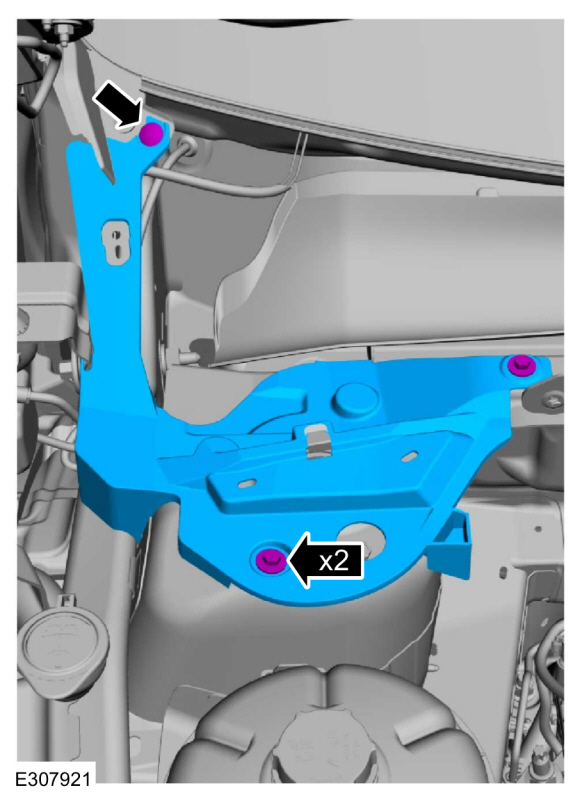

1. Снимите болты, штифтовой фиксатор и правую крышку капота.


1. Снимите болты, штифтовой фиксатор и крышку левого капота.


1. Снимите насос охлаждающей жидкости.
   См.: Насос охлаждающей жидкости (303-03C Охлаждение двигателя, снятие и установка).


1. Отсоедините электрические разъемы и штифтовые фиксаторы компрессора кондиционера.

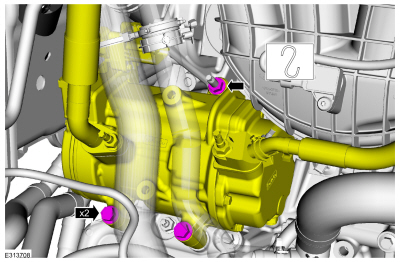

1. Снимите гайку и болты компрессора кондиционера и отложите их в сторону.

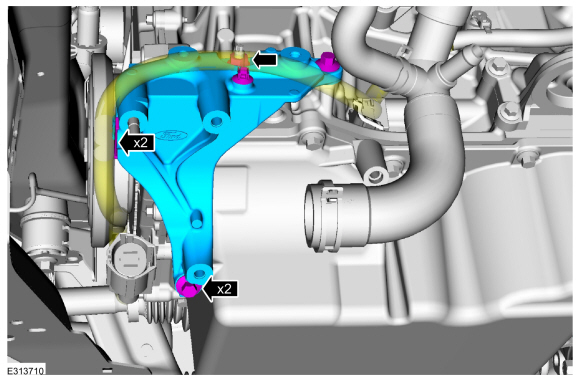

1. Отсоедините штифтовые фиксаторы жгута проводов, снимите крепления и скобу.


1. Снимите переднюю крышку двигателя.
   См.: Передняя крышка двигателя (Двигатель 303-01C, снятие и установка).

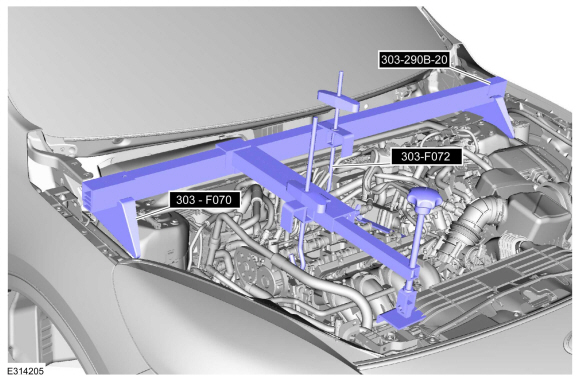

1. Использование ножек модели 303-F070 и автомобильных адаптеров. 303-290Б-20 собрать их на опорную балку двигателя 303-Ф072 и опору двигатель.
   Установите специальный сервисный инструмент: 303-F072 Опорная планка, двигатель.
   Установите рекомендуемый инструмент: 303-290B-20 Адаптер, Автомобиль-Бар. Можно использовать показанный инструмент или имеющийся в продаже эквивалент. , 303-Ф070 Опорная планка, двигатель. Можно использовать показанный инструмент или имеющийся в продаже эквивалент.

1. Снимите общее оборудование: тележка домкрата
   Снимите основное оборудование: деревянный блок

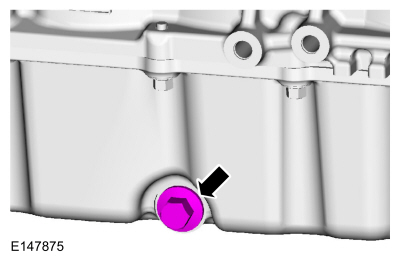

1. • Выверните болт и слейте моторное масло.
     Используйте общее оборудование: оборудование для слива масла
   • Установите болт слива масла.
     Крутящий момент: 21 фунт-фут (28 Нм)

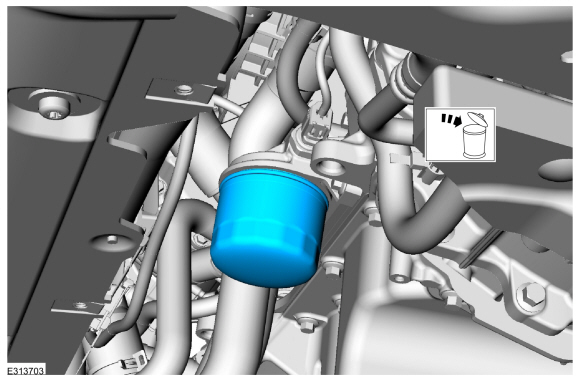

1. Снимите и выбросьте масляный фильтр.

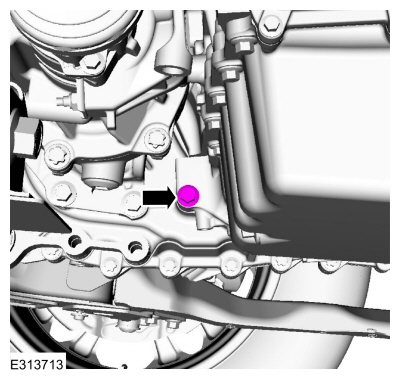

1. Снимите болт.

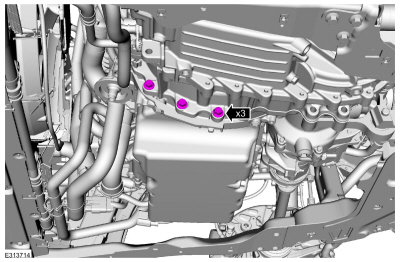

1. Снимите болты.

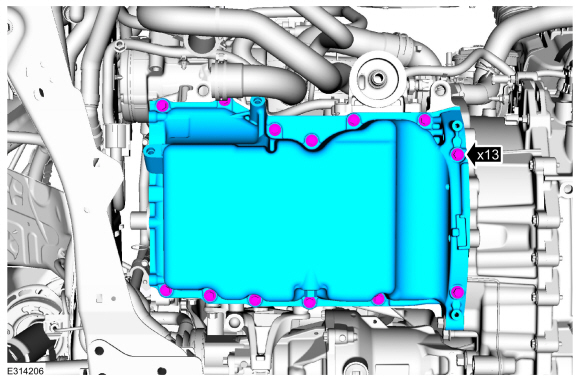

1. Снимите болты и масляный поддон.

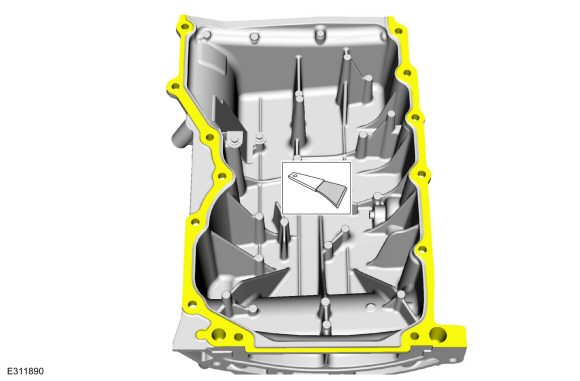

1. Убедитесь, что сопрягаемая поверхность чистая и на ней нет посторонних материалов.
   См.: Очистка и подготовка уплотнительной поверхности RTV (303-00 Система двигателя — общая информация, общие процедуры).

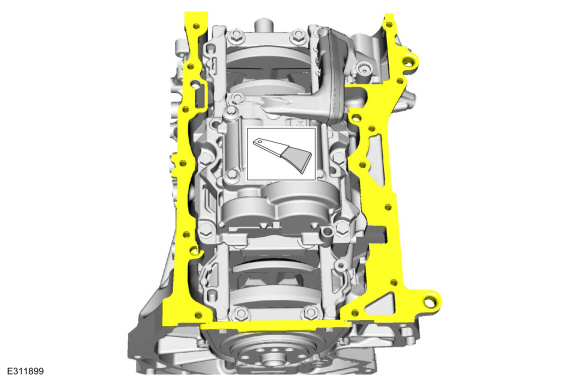

1. Убедитесь, что сопрягаемая поверхность чистая и на ней нет посторонних материалов.
   См.: Очистка и подготовка уплотнительной поверхности RTV (303-00 Система двигателя — общая информация, общие процедуры).


1. • Снимите болты и маслозаборную трубку.

   • Снимите и выбросьте прокладку маслозаборной трубки.

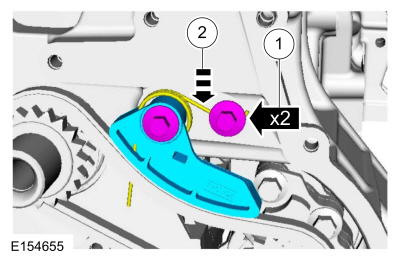

1. 1. Расположите пружину.

   2. Снимите болты и натяжитель цепи масляного насоса.

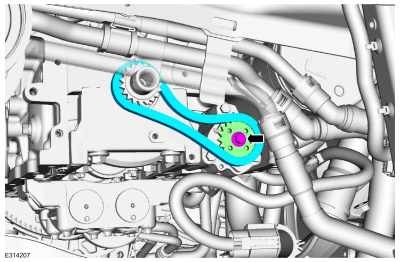

1. • Снимите цепь с шестерни привода масляного насоса.

   • Снимите болт и шестерню привода масляного насоса.


1. Снимите болты и масляный насос.

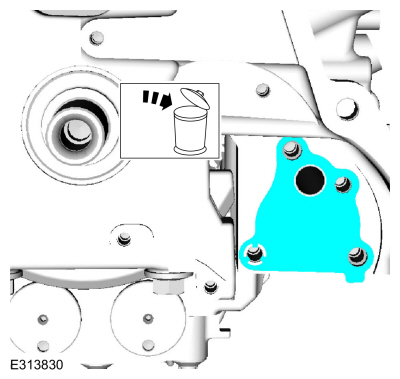

1. Снимите и выбросьте прокладку масляного насоса.


Монтаж

1. Заправьте масляный насос. Добавьте 2 столовые ложки чистого моторного масла в масляный насос и вручную проверните масляный насос.

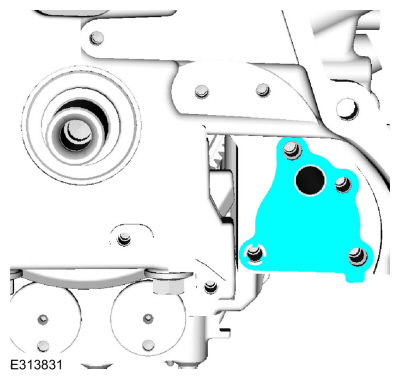

1. Установите новую прокладку масляного насоса.


1. ПРИМЕЧАНИЕ: Очистите сопрягаемые поверхности масляного насоса и блока цилиндров с помощью Motorcraft® Metal Surface Prep.

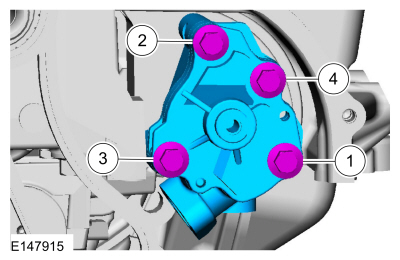

   Установите масляный насос и болты. Затяните в указанной последовательности в 2 этапа.
   Материал: салфетки для подготовки металлических поверхностей Motorcraft®. / ЗС-31-Б
   Крутящий момент:
   Этап 1: 89 фунтов на дюйм (10 Нм)
   Этап 2: 177 фунтов на дюйм (20 Нм)

1. • Установите ведущую шестерню масляного насоса и болт.
     Крутящий момент: 18 фунт-футов (25 Нм)
   • Установите цепь на шестерню привода масляного насоса.

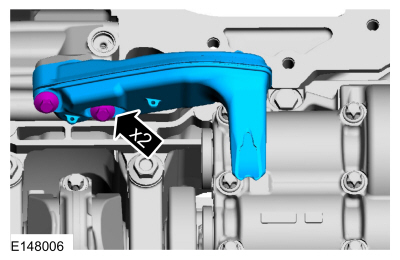

1. 1. Установите натяжитель цепи масляного насоса и болты.
      Крутящий момент: 89 фунтов на дюйм (10 Нм)
   2. Нажмите на пружину натяжителя вниз и поместите пружину под болт с буртиком.


1. Смажьте новую прокладку чистым моторным маслом и установите.


1. Установите маслозаборную трубку и болты.
   Крутящий момент: 89 фунтов на дюйм (10 Нм)

1. ПРИМЕЧАНИЕ: Если масляный поддон не будет закреплен в течение 10 минут после нанесения герметика, герметик необходимо удалить, а область уплотнения очистить с помощью подготовки поверхности металла. Дайте высохнуть, пока не исчезнут признаки влажности или 10 минут, в зависимости от того, что дольше. Несоблюдение этого процедура может привести к утечке масла в будущем.

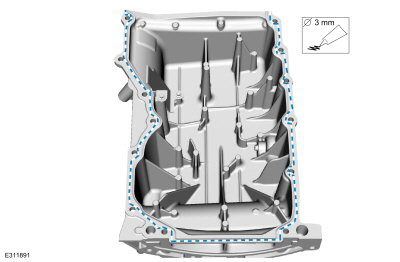

   Нанесите валик силиконового герметика толщиной 3 мм (0,19 дюйма).
   Материал: Motorcraft® High Performance Engine RTV силикон / ТА-357 (ВСЕ-M4G323-A6)

1. ПРИМЕЧАНИЕ: На этом этапе затягивайте болты только вручную.

   Установите масляный поддон и болты.


1. Используя поверочную линейку, выровняйте переднюю поверхность масляного поддона заподлицо с передней поверхностью блока цилиндров.
   Используйте общее оборудование: стальную линейку с закругленными концами.

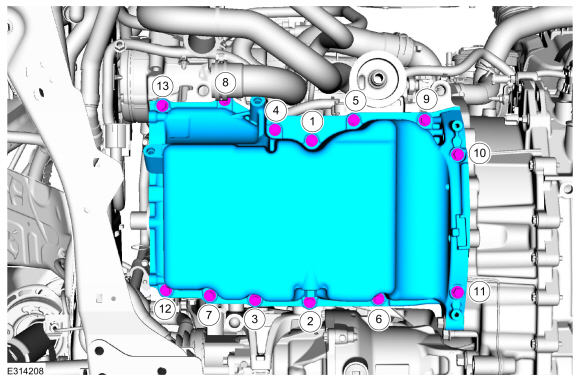

1. Затяните болты масляного поддона в указанной последовательности.
   Крутящий момент: 177 фунтов на дюйм (20 Нм)

1. Установите болты.
   Крутящий момент: 35 фунт-футов (48 Нм)

1. Установите болт.
   Крутящий момент: 35 фунт-футов (48 Нм)

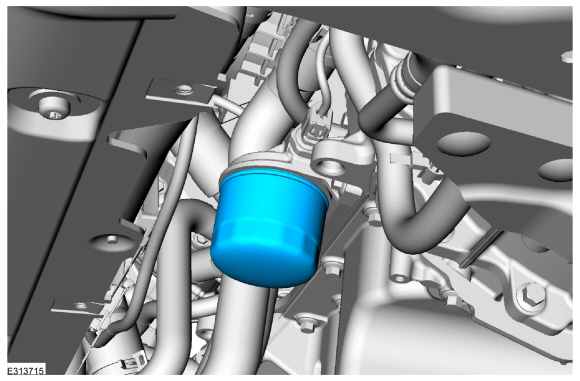

1. Установите новый масляный фильтр.
   Крутящий момент: 133 фунта на дюйм (15 Нм)

1. ПРИМЕЧАНИЕ: Неправильное расположение деревянного бруса и домкрата, как показано на рисунке, может привести к повреждению масляного поддона.

   С помощью домкрата и деревянного бруса поддержите двигатель.
   Установите общее оборудование: тележка домкрата
   Установите основное оборудование: деревянный блок

1. Снимите опорную балку двигателя.
   Снимите специальный сервисный инструмент: 303-F072 Опорная планка, двигатель. , 303-290Б-20 Адаптер, Автомобиль-Бар.
   Удалить предлагаемый инструмент: 303-F070 Опорная планка, двигатель.

1. Установите переднюю крышку двигателя.
   См.: Передняя крышка двигателя (Двигатель 303-01C, снятие и установка).


1. Установите кронштейн и крепления и подсоедините штифтовые фиксаторы электропроводки.
   Крутящий момент: 18 фунт-футов (25 Нм)

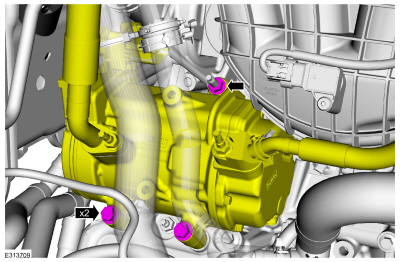

1. Установите компрессор кондиционера, установите гайку и болты.
   Крутящий момент: 18 фунт-футов (25 Нм)

1. Подсоедините электрические разъемы компрессора кондиционера и штифтовые фиксаторы.


1. Установите насос охлаждающей жидкости.
   См.: Насос охлаждающей жидкости (303-03C Охлаждение двигателя, снятие и установка).


1. Установите крышку левого капота, болты и штифтовой фиксатор.


1. Установите правую крышку капота, болты и штифтовой фиксатор.


1. Установите решетку панели капота.
   См. Решетка панели капота (501-02 Передние панели кузова, снятие и установка).

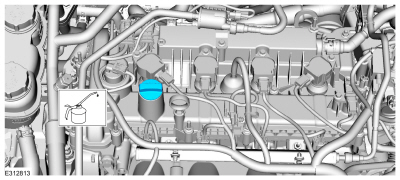

1. Залейте в двигатель чистое моторное масло.
   См.: Технические характеристики (303-03C Охлаждение двигателя, Технические характеристики).
