Ford Escape: Дополнительная удерживающая система / Снятие и установка — подушка безопасности пассажира

Удаление

ПРЕДУПРЕЖДЕНИЕ: Следующая процедура предписывает важные этапы ремонта требуется для корректной работы дополнительной удерживающей системы во время крушение. Внимательно следуйте всем примечаниям и шагам. Несоблюдение шага инструкции может привести к неправильной работе дополнительного удерживающей системы и увеличивает риск серьезной травмы или смерть в аварии.

ПРИМЕЧАНИЕ: Показана двухступенчатая подушка безопасности пассажира, одноступенчатая подушка безопасности пассажира аналогична.

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Меры предосторожности при обращении с пиротехническими устройствами (100-00 Общая информация, описание и эксплуатация).


1. Обесточьте SRS.
   См.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).


1. Снимите верхнюю часть панели приборов.
   См.: Верхняя часть приборной панели (501-12 Приборная панель и консоль, Снятие и установка).

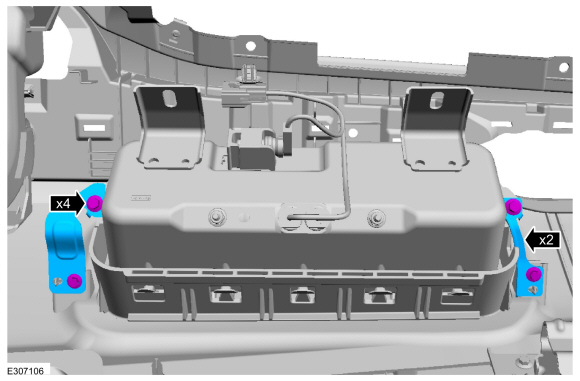

1. Снимите винты и кронштейны подушки безопасности пассажира.


1. ПРИМЕЧАНИЕ: Верхняя часть приборной панели снята для ясности.

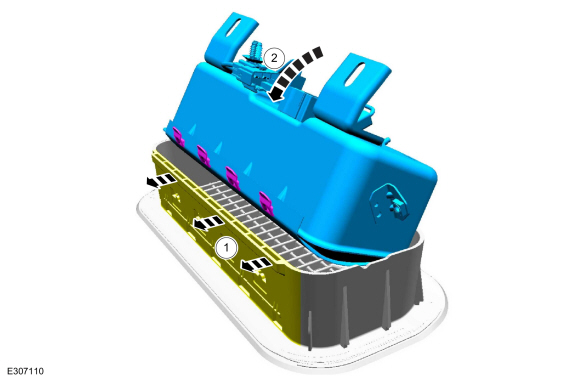

   1. Оттяните желоб срабатывания подушки безопасности пассажира от подушки безопасности пассажира.

   2. Поверните подушку безопасности пассажира из желоба срабатывания и освободите фиксаторы подушки безопасности пассажира.

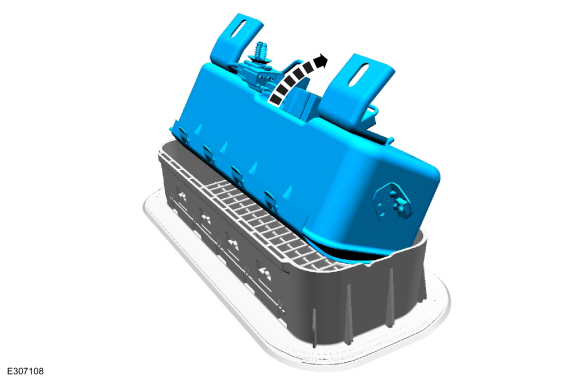

1. Продолжайте вращать подушку безопасности пассажира и извлеките ее из желоба срабатывания.


Монтаж

ПРЕДУПРЕЖДЕНИЕ: Неправильные методы ремонта или действия могут привести к случайное срабатывание дополнительной удерживающей системы. Убедитесь, что Система пассивной безопасности обесточивается перед повторным подключением компонента. Ссылаться к дополнительной удерживающей системе, отключающей общую процедуру в раздел 501-20Б. Несоблюдение точно инструкций по отключению питания может привести к серьезной травме в результате случайного срабатывания.

1. ПРЕДУПРЕЖДЕНИЕ: Перед установкой модуля подушки безопасности пассажира в сборе:

   • Осмотрите модуль подушки безопасности пассажира и полость приборной панели/выпускного парашюта на наличие повреждений или посторонних предметов. материал.
   • Удалите любые посторонние предметы из Модуль подушки безопасности пассажира и приборная панель/полость парашюта срабатывания.
   • Установите новые детали, если они повреждены.
   Несоблюдение этих инструкций может привести к подушка безопасности пассажира срабатывает неправильно, что увеличивает риск серьезные телесные повреждения или смерть в результате аварии.

   ПРИМЕЧАНИЕ: Верхняя часть приборной панели снята для ясности.

   1. Расположите подушку безопасности пассажира в желобе срабатывания.

   2. Вставьте фиксаторы подушки безопасности пассажира в желоб срабатывания.


1. 1. Вытяните желоб срабатывания подушки безопасности пассажира, освободив место для прохода подушки безопасности пассажира.

   2. Поверните подушку безопасности пассажира вниз и в желоб срабатывания.


1. Вставьте фиксаторы подушки безопасности пассажира в желоб срабатывания.


1.

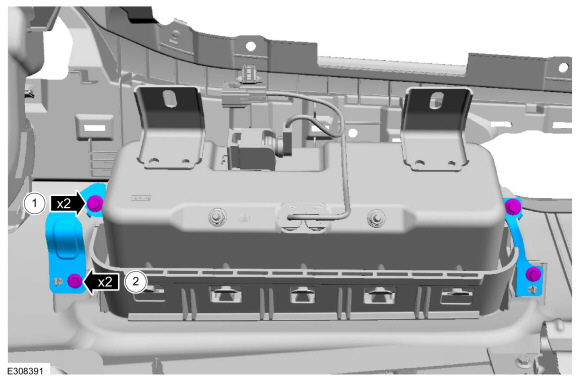

   Установите кронштейны подушки безопасности пассажира.

   1. С обеих сторон.
      Установите винты.
      Крутящий момент: 62 фунта на дюйм (7 Нм)
   2. С обеих сторон.
      Установите винты.
      Крутящий момент: 22 фунта на дюйм (2,5 Нм)

1. Установите верхнюю часть панели приборов.
   См.: Верхняя часть приборной панели (501-12 Приборная панель и консоль, Снятие и установка).


1. Перезагрузите SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Модернизация (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
