Ford Escape: топливный бак и трубопроводы / Снятие и установка — топливный бак

Специальные инструменты) / Общее оборудование

Удаление

ПРЕДУПРЕЖДЕНИЕ: Не курите, не носите с собой зажженный табак и не пользуйтесь открытым огнем. любого типа при работе с компонентами, связанными с топливом, или рядом с ними. Высоко могут присутствовать легковоспламеняющиеся смеси, которые могут воспламениться. Несоблюдение эти инструкции могут привести к серьезной травме.

ПРИМЕЧАНИЕ: Шаги удаления в этой процедуре могут содержать шаги установки.

1. См.: Здоровье и безопасность бензиновых и бензино-этанольных топливных систем. Меры предосторожности (100-00 Общая информация, описание и работа).


1. Отсоедините аккумулятор.
   См.: Отключение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры).


1. Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).


1. Сбросьте давление в топливной системе.
   См.: Сброс давления в топливной системе (310-00C Топливная система — общая информация, общие процедуры).


1. Слейте топливный бак.


1. Снимите глушитель и выхлопную трубу.
   См.: Глушитель и выхлопная труба — подключаемый гибридный электромобиль (PHEV) (309-00C Выхлопная система, Снятие и установка).

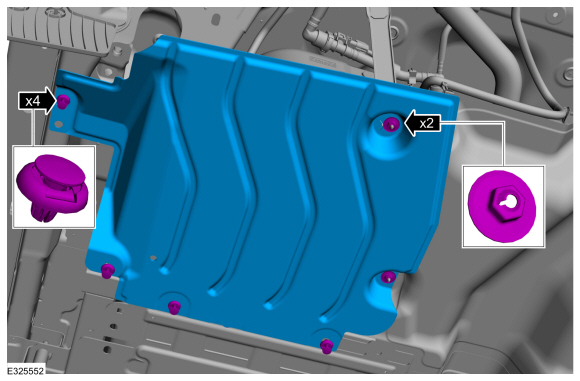

1. • Снимите фиксаторы.

   • Снимите гайки и левый воздушный дефлектор.
     Крутящий момент: 22 фунта на дюйм (2,5 Нм)

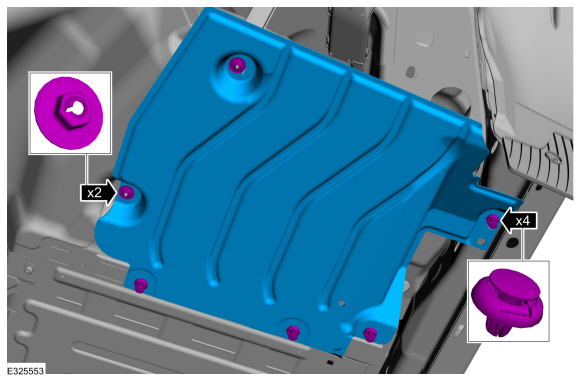

1. • Снимите фиксаторы.

   • Снимите гайки и правый воздушный дефлектор.
     Крутящий момент: 22 фунта на дюйм (2,5 Нм)

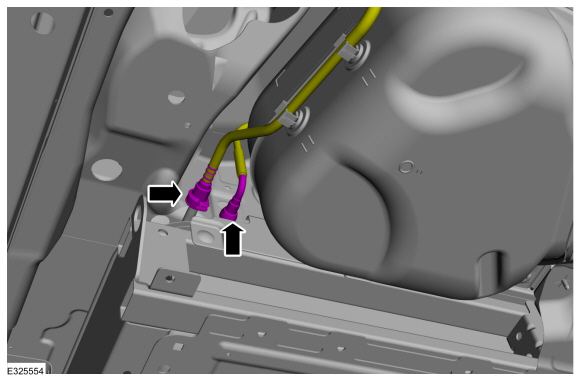

1. ПРИМЕЧАНИЕ: Всегда оборачивайте соединение топливопровода полотенцем перед его отсоединением.

   Отсоедините быстроразъемные соединения.
   См.: Быстроразъемная муфта (310-00C Топливная система — общая информация, общие процедуры).

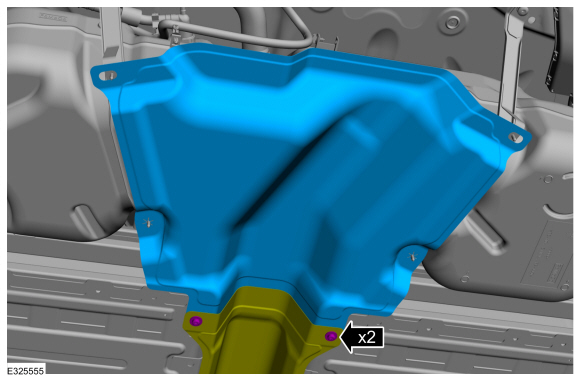

1. Снимите теплозащитный экран топливного бака.
   Крутящий момент: 22 фунта на дюйм (2,5 Нм)

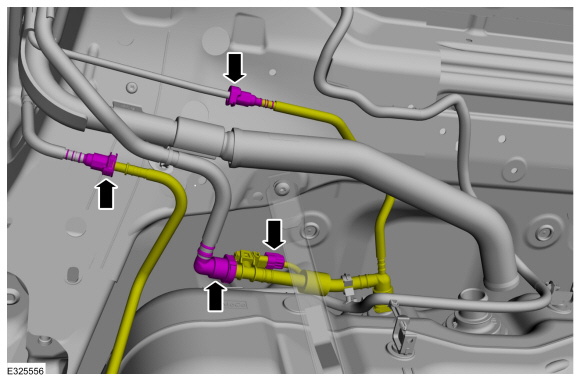

1. Отсоедините быстросъемные разъемы и электрический разъем.
   См.: Быстроразъемная муфта (310-00C Топливная система — общая информация, общие процедуры).

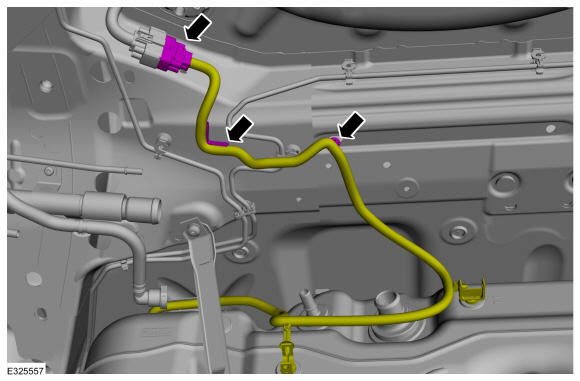

1. • Отсоедините электрический разъем.

   • Отсоедините фиксирующие зажимы.

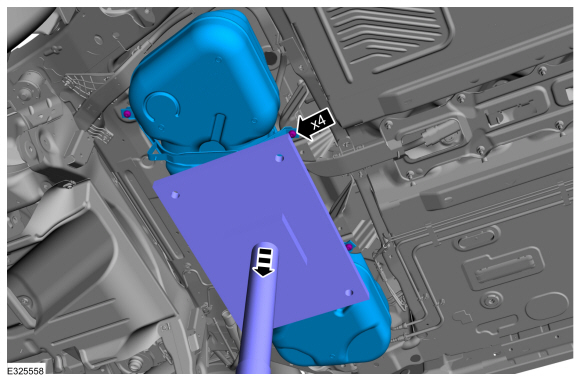

1. ПРИМЕЧАНИЕ: Этот шаг требует помощи другого техника.

   Снимите болты и топливный бак с автомобиля.
   Используйте общее оборудование: силовой домкрат
   Крутящий момент: 22 фунт-фута (30 Нм)

Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
