Ford Escape: ручки, замки, защелки и системы входа / Снятие и установка — замок задней двери

Удаление

ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

1. Снимите стеклоподъемник задней двери и электродвигатель.
   См.: Стеклоподъемник и электродвигатель задней двери (501-11 Стекло, рамы и механизмы, снятие и установка).


1. Снимите наружную ручку задней двери.
   См.: Наружная ручка задней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).


1. Выверните винт из усилителя наружной ручки задней двери.
   Крутящий момент: 19 фунтов на дюйм (2,2 Нм)

1. Снимите болты замка задней двери.
   Крутящий момент: 17 фунтов на дюйм (1,9 Нм)

1. Снимите болты замка задней двери.
   Крутящий момент: 71 фунт на дюйм (8 Нм)

1.

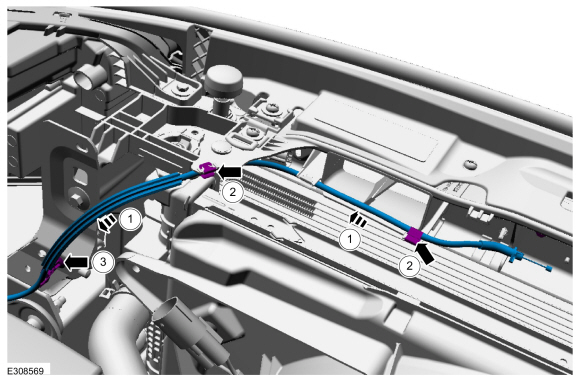

   Снимите защелку задней двери.

   1. Отсоедините зажимы направляющих жгута проводов и расположите жгут проводов усилителя внешней ручки задней двери в стороне.

   2. Отсоедините электрический разъем замка задней двери.

   3. Протяните трос внутренней ручки задней двери через внутреннюю дверь.

   4. Снимите защелку задней двери.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   ПРИМЕЧАНИЕ: Следуйте уникальным инструкциям или рисункам для этого шага установки.

   Ослабьте натяжение троса, поворачивая стопорный винт до тех пор, пока рычаг рукоятки не освободится от упора.

   1. Поворачивайте спусковой винт до тех пор, пока рычаг рукоятки не освободится от упора.

   2. Освободите рычаг рукоятки от упора.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.


   Снимите усилитель наружной ручки задней двери.

   1. Отсоедините трос от усилителя внешней ручки задней двери.

   2. Снимите кабельную проушину с рычага.

   3. Нажмите фиксирующий язычок вниз

   4. Сдвиньте усилитель наружной ручки передней двери вперед.

   5. Снимите усилитель наружной ручки передней двери.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.


   Снимите направляющую стекла задней двери и кронштейн.

   1. Освободите верхнюю фиксирующую защелку на направляющей и кронштейне стекла задней двери.

   2. Освободите нижний фиксатор на направляющей и кронштейне стекла задней двери.

   3. Снимите направляющую стекла задней двери и кронштейн.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Снимите усиление внешней ручки задней двери с крышки доступа к тросу замка задней двери.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Снимите усиление внешней ручки задней двери с троса замка задней двери.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.


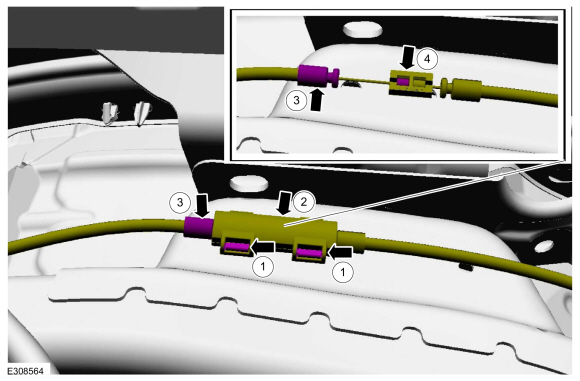

   Снимите трос внутренней ручки задней двери и крышки доступа к тросу указателя поворота замка.

   1. Снимите крышку доступа к кабелю индикатора блокировки.

   2. Снимите крышку доступа к внутренней ручке задней двери.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.


   Снимите трос внутренней ручки задней двери и трос индикатора блокировки.

   1. Снимите трос индикатора блокировки.

   2. Снимите трос внутренней ручки задней двери.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   ПРИМЕЧАНИЕ: Этот шаг должен быть выполнен правильно, иначе внешняя ручка двери не будет зацепляться с рычагом при установке.

   Установите усилитель наружной ручки задней двери в сервисное положение.

   1. Сохраняя натяжение троса и удерживая рычаг рукоятки во включенном положении до упора.

   2. Поворачивайте спусковой винт, пока рычаг рукоятки не упрется в упор.


1. Если дверь оснащена функцией подъема/опускания одним касанием, выполните инициализация окна двери. См.: Инициализация стеклоподъемников дверей с электроприводом — автомобили с: One-Touch Открытие и закрытие передних окон (стекло 501-11, рамы и механизмы, Общие процедуры).
