Ford Escape: Панель проема крыши / Снятие и установка — Каркас панели проема крыши

Специальные инструменты) / Общее оборудование

Силовой герметик

Инструмент для снятия стекла с электроприводом

Нож

Самоклеющаяся пленка

Материалы

Имя	Спецификация
Sika® SikaTack® MACH 60 / Sika® SikaTack® MACH 30 / Dow® BETASEAL™ Express	-
Sika® Aktivator PRO / Dow® BETAPRIME™ 5504G / ​​Sika® Primer-207	-

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Откройте окна.


1. Снимите стекло панели проема крыши.
   См.: Стекло панели проема крыши (501-17 Панель проема крыши, снятие и установка).

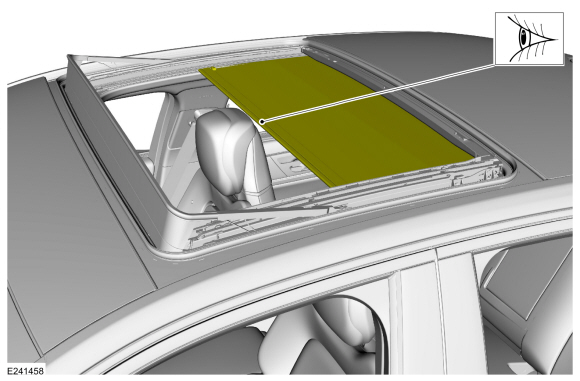

1. Нажмите кнопку опускания стекла, а затем нажмите на экран кнопка закрытия, закрывающая щит панели проема крыши до поперечины щита расположен в середине панели проема крыши открывание стекла.

1. Снимите хедлайнер.
   См.: Обшивка потолка (501-05 Внутренняя отделка и украшения, снятие и установка).


1. Снимите по 4 гайки с каждой стороны.


1. ПРИМЕЧАНИЕ: Если есть.

   С обеих сторон.
   Снимите крышки петель и рейлинги крыши.


1. ПРИМЕЧАНИЕ: Если есть.

   С обеих сторон.
   Снимите крышки петель и рейлинги крыши.


1. ПРИМЕЧАНИЕ: Этот шаг требует некоторого растяжения ткани.

   Оттяните поперечину от механизма приводного троса. удерживая выступы с обеих сторон до тех пор, пока поперечина не освободит диск фиксаторы тросового механизма и поверните поперечину вниз.


1. Отсоедините направляющие зажимы ткани от механизмов приводного троса с обеих сторон.


   1. ПРИМЕЧАНИЕ: Щит находится под напряжением. Держите перекладину при отпускании второго направляющего зажима ткани, чтобы ролик не протягивая ткань, зажимы и перекладину в скобу щита сборка.

      Используя маленькую плоскую отвертку, поднимите язычок с кнопки блокировки и сдвиньте зажим назад, чтобы освободить тканевая пилотная обойма от тросов привода механизмов.

   2. Сдвиньте ткань и направляющие зажимы назад, пока они полностью не выйдут из направляющих.


1. ПРИМЕЧАНИЕ: Держите перекладину так, чтобы валик не втягивал ткань и перекладину в сборку кожуха щитка.

   ПРИМЕЧАНИЕ: Обратите внимание на расположение пилотного зажима. Шов на ткани совмещен с центром/отверстием зажима.

   Удалите обе тканевые направляющие клипсы из карманов во внешнем краевом шве.


1. ПРИМЕЧАНИЕ: Стандартный зажим для переплета можно использовать для удержания поперечина экрана к краю корпуса экрана для стабилизации щиток, снимая щиток в сборе с рамы для разборка.

   Снимите гайки, щит и кронштейн в сборе.


1. Снимите воздушный дефлектор.
   См.: Дефлектор воздуха (501-17 Панель проема крыши, снятие и установка).


1. Открутите винты панели дефлектора воздуха.


1. Отсоедините электрический разъем электродвигателя панели открывания крыши.


1. ПРИМЕЧАНИЕ: Стеклянный двигатель

   ПРИМЕЧАНИЕ: Новый двигатель стеклоподъемника панели открывания крыши перемещается только в направлении вентиляционного отверстия до тех пор, пока не будет инициализирован.

   Отсоедините электрический разъем.


1. ПРИМЕЧАНИЕ: Стеклянный двигатель

   Снимите винты и двигатель защиты панели открывания крыши. Выбросьте винты.


1. ПРИМЕЧАНИЕ: Щит двигателя

   ПРИМЕЧАНИЕ: Новый электродвигатель щитка открывающейся панели крыши перемещается только в закрытое положение, пока не будет инициализирован.

   Отсоедините электрический разъем.


1. ПРИМЕЧАНИЕ: Щит двигателя

   Снимите винты и двигатель защиты панели открывания крыши. Выбросьте винты.


1. Отсоедините электрический разъем антенны.


1. Снимите болт и клипсу.


1. Нажмите внутрь на выступы и снимите антенну.


1. Потянув вниз, снимите кожух поперечной балки.


1. Снимите неподвижное стекло задней панели проема крыши. См.: Фиксированное стекло (стекло 501-11, рамы и механизмы, общие процедуры).


1. Поднимите переднюю панель вверх, найдите уретан и, используя шпатель или бритвенный нож, отрежьте уретан.


1. Левая сторона.
   Поднимите вверх боковую накладку, найдите уретан и с помощью шпателя или бритвенного ножа отрежьте уретан.
   Используйте общее снаряжение: нож

1. Правая сторона.
   Поднимите вверх боковую накладку, найдите уретан и с помощью шпателя или бритвенного ножа отрежьте уретан.
   Используйте общее снаряжение: нож

1. Поднимите вверх накладку крепления задней антенны, найдите уретан и с помощью шпателя или бритвенного ножа разрежьте уретан.
   Используйте общее снаряжение: нож

1. Снимите гайки крепления левой боковой рамы.


1. Снимите гайки крепления правой боковой рамы.


1. Используя малярную ленту, дважды обклейте ветровое стекло и панель кузова, чтобы защитить поверхности.
   Используйте общее оборудование: клейкая лента

1. ПРИМЕЧАНИЕ: Не царапайте окрашенные поверхности. Починить все незначительные царапины или оголенный металл в соответствии с инструкциями производителя. Используйте грунтовку по металлу, стекло и уретановый клей той же марки.

   Новая крыша Каркас открывающейся панели должен быть установлен в течение 2 часов после резки уретановый клей. Разрезанный или соскобленный уретан окисляется и становится неактивным более 2 часов, снижая эффективность ремонтной связки. Защитная лента не показана для ясности деталей автомобиля. С помощью помощника разрежьте клей, прикрепляющий раму панели проема крыши к автомобилю.
   1. Разрежьте клей вдоль передней и задней части каркас панели проема крыши с помощью стационарного съемника стекла с углом 90°. градус (0,5 дюйма в длину) режущее лезвие. Используйте основное оборудование: Инструмент для снятия стационарного стекла с электроприводом
   2. Разрежьте клей вдоль сторон проема в крыше. панельной рамы с помощью стационарного съемника стекла с углом наклона 90 градусов (0,5 дюйма). длинное) режущее лезвие. Используйте основное оборудование: Инструмент для снятия стационарного стекла с электроприводом
   3. Отрежьте оставшуюся переднюю уретановую дорожку изнутри автомобиля с помощью стационарного инструмента для удаления стекол с углом наклона 90 градусов (1,5 дюйма). режущее лезвие. Используйте основное оборудование: Инструмент для снятия стационарного стекла с электроприводом

1. С помощью помощника снимите раму панели проема крыши.


Монтаж

1. ПРИМЕЧАНИЕ: Не царапайте окрашенные поверхности. Починить все незначительные царапины или оголенный металл в соответствии с инструкциями производителя. Используйте грунтовку для сварных швов, грунтовку для стекла и уретан одной и той же марки. клей.


   Подготовьте уретановую дорожку на автомобиле к нанесению грунтовки.


   1. ПРИМЕЧАНИЕ: Максимальная толщина валика 2 мм (0,08 дюйма).

      С помощью ножа обрежьте клейкую дорожку на автомобиле.
      Используйте общее снаряжение: нож

   2. ПРИМЕЧАНИЕ: Прикосновение к клейкой поверхности ухудшит приклеивание.

      ПРИМЕЧАНИЕ: Убедитесь, что сопрягаемые поверхности чистые и на них нет посторонних материалов.

      Очистите клейкую дорожку на автомобиле.


1. Протрите нижнюю поверхность рамы панели проема крыши салфетками, смоченными изопропиловым спиртом.


1. Обрежьте наконечники аппликатора структурного клея до основания наконечника.
   Используйте общее снаряжение: нож

1. ПРИМЕЧАНИЕ: Используйте высокомощный, электрический или пистолет для герметика на батарейках, который наносит уретановый клей с меньше усилий и непрерывный валик с использованием существующего обрезанного уретана клей в качестве направляющей.

   С помощью пистолета для герметика нанесите валик клея толщиной 10 мм (0,39 дюйма) в соответствии с показанным рисунком.
   Используйте общее оборудование: Power Caulk Gun
   Материал: Sika® Aktivator PRO / Dow® BETAPRIME™ 5504G / ​​Sika® Primer-207.
   Материал: Sika® SikaTack® MACH 60 / Sika® SikaTack® MACH 30 / Dow® BETASEAL™ Express

1. ПРЕДУПРЕЖДЕНИЕ: Неправильное отверждение уретанового клея может неблагоприятно влияют на удержание стекла, что важно для удержания производительность системы во время сбоя. Внимательно следите за уретаном инструкции по отверждению производителя клея. Не управляйте транспортным средством пока уретановый клей не затвердеет. Несоблюдение этих инструкции могут привести к серьезной травме водителя или пассажиров автомобиля во время крушение.

   УВЕДОМЛЕНИЕ: Избегайте прямого контакта кожи с нижней частью рамы. поверхность. Загрязнение консистентной смазкой или маслом может привести к отторжению клея.

   ПРИМЕЧАНИЕ: Окна дверей должны оставаться открытыми во время время отверждения клея. Не садитесь за руль автомобиля до тех пор, пока уретановый клейкая пломба полностью затвердела (72 часа).

   ПРИМЕЧАНИЕ: Убедитесь, что любой выдавленный клей не касается подвижное стекло. Если это так, это необходимо очистить сразу после крыши открывающаяся панельная рама.

   С помощью 3 помощников определите положение направляющих штифтов и установите раму панели открывания крыши.


1. Установите гайки крепления левой боковой рамы.
   Крутящий момент: 124 фунта на дюйм (14 Нм)

1. Установите гайки крепления правой боковой рамы.
   Крутящий момент: 124 фунта на дюйм (14 Нм)

1. Установите заднее стекло.
   См.: Фиксированное стекло (стекло 501-11, рамы и механизмы, общие процедуры).


1. Установите крышку поперечной балки.


1. Протяните провод антенны через отверстие и нажмите антенну в монтажную пластину, убедившись, что выступы полностью защелкнулись.


1. Установите зажим и болт.
   Крутящий момент: 62 фунта на дюйм (7 Нм)

1. Подсоедините электрический разъем и прикрепите фиксатор жгута.


1. ПРИМЕЧАНИЕ: Стеклянный двигатель

   Установите мотор стеклоподъемника панели открывания крыши и вкрутите винты.
   Крутящий момент: 22 фунта на дюйм (2,5 Нм)

1. ПРИМЕЧАНИЕ: Стеклянный двигатель

   ПРИМЕЧАНИЕ: Новый двигатель стеклоподъемника панели открывания крыши перемещается только в направлении вентиляционного отверстия до тех пор, пока не будет инициализирован.

   Подсоедините электрический разъем.


1. ПРИМЕЧАНИЕ: Щит двигателя

   Установите двигатель защитной панели открывания крыши и вверните винты.
   Крутящий момент: 22 фунта на дюйм (2,5 Нм)

1. ПРИМЕЧАНИЕ: Щит двигателя

   ПРИМЕЧАНИЕ: Новый электродвигатель щитка открывающейся панели крыши перемещается только в закрытое положение, пока не будет инициализирован.

   Подсоедините электрический разъем.


1. Подсоедините электрический разъем панели проема крыши.


1. Расположите панель воздушного дефлектора и установите винты.
   Крутящий момент: 35 фунтов на дюйм (4 Нм)

1. Установите воздушный дефлектор.
   См.: Дефлектор воздуха (501-17 Панель проема крыши, снятие и установка).


1. С помощью шестигранного ключа поверните винт привода щитка двигателя. до тех пор, пока тросовые механизмы не будут расположены посередине стекла открытие.


1. ПРИМЕЧАНИЕ: Стандартный зажим для переплета можно использовать для удержания поперечина экрана к краю корпуса экрана для стабилизации щиток, снимая щиток в сборе с рамы для разборка.

   Установите экран и кронштейн в сборе и установите гайки.
   Крутящий момент: 31 фунт-дюйм (3,5 Нм)

1. ПРИМЕЧАНИЕ: Обратите внимание на расположение пилотного зажима. Шов на ткани совмещен с центром/отверстием зажима.

   Установите оба тканевых направляющих зажима из карманов шва внешнего края.


1. С обеих сторон с помощью помощника.
   Вставьте зажимы направляющих ткани и ткань в направляющие.


1. ПРИМЕЧАНИЕ: Щит находится под напряжением. Держите перекладину во время зацепления направляющих зажимов, чтобы ролик не тянул ткань, зажимы и перекладину обратно в сборку кронштейна экрана.

   • Потяните защитный экран вперед, пока тканевые направляющие зажимы не соприкоснутся с механизмами приводного троса.

   • С помощью небольшой плоской отвертки раздвиньте зажим, а затем сдвиньте ткань и направляющие зажимы вперед и прикрепите направляющие зажимы к тросовым механизмам привода. Убедитесь, что зажимы полностью сидящий.


1. ПРИМЕЧАНИЕ: Левая сторона показана на вставке, правая сторона аналогична.


   С обеих сторон и одновременно прикрепите поперечину к тросовым механизмам привода.


   1. ПРИМЕЧАНИЕ: Этот шаг требует некоторого растяжения ткани.

      Оттяните поперечину от троса привода механизм, удерживающий выступы с обеих сторон, пока поперечина не выровняется с фиксаторы механизма приводного троса.

   2. Поверните поперечину вверх и прикрепите поперечину к удерживающим выступам механизма троса привода.

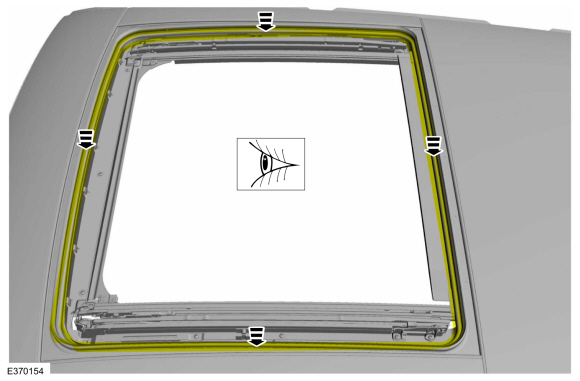

1. Если удалить.
   Установите новый уплотнитель на раму.


1. Установите хедлайнер
   См.: Обшивка потолка (501-05 Внутренняя отделка и украшения, снятие и установка).


1. Установите стекло панели проема крыши.
   См.: Стекло панели проема крыши (501-17 Панель проема крыши, снятие и установка).


1. ПРИМЕЧАНИЕ: Убедитесь, что установлены новые компоненты.

   С помощью пистолета для герметика нанесите валик толщиной 10 мм (0,39 дюйма). приклейте в соответствии с показанным рисунком и установите переднюю панель проема крыши подрезать.
   Материал: Sika® Aktivator PRO / Dow® BETAPRIME™ 5504G / ​​Sika® Primer-207.
   Материал: Sika® SikaTack® MACH 60 / Sika® SikaTack® MACH 30 / Dow® BETASEAL™ Express

1. ПРИМЕЧАНИЕ: Убедитесь, что установлены новые компоненты.

   С помощью пистолета для герметика нанесите валик толщиной 10 мм (0,39 дюйма). приклейте в соответствии с показанным рисунком и установите боковую панель проема крыши. подрезать.
   Материал: Sika® Aktivator PRO / Dow® BETAPRIME™ 5504G / ​​Sika® Primer-207.
   Материал: Sika® SikaTack® MACH 60 / Sika® SikaTack® MACH 30 / Dow® BETASEAL™ Express

1. ПРИМЕЧАНИЕ: Убедитесь, что установлены новые компоненты.

   С помощью пистолета для герметика нанесите валик толщиной 10 мм (0,39 дюйма). приклейте в соответствии с показанным рисунком и установите заднюю панель проема крыши. подрезать.
   Материал: Sika® Aktivator PRO / Dow® BETAPRIME™ 5504G / ​​Sika® Primer-207.
   Материал: Sika® SikaTack® MACH 60 / Sika® SikaTack® MACH 30 / Dow® BETASEAL™ Express
