Ford Escape: Ремонт листового металла крыши / Снятие и установка - панель крыши

Специальные инструменты) / Общее оборудование

Оборудование для точечной сварки сопротивлением
Нож
Сверло 8 мм
Сварочное оборудование MIG/MAG
Сверло для точечной сварки
Плоскогубцы

Материалы

Имя Спецификация
Клей для склеивания металлов
TA-1, TA-1-B, 3M™ 08115, LORD Fusor® 108B, Henkel Teroson EP 5055
-
Герметик для швов
ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM
-

Удаление

ПРЕДУПРЕЖДЕНИЕ: Электромобили, поврежденные в результате аварии, могли быть скомпрометированы системы безопасности высокого напряжения и представляют потенциально высокое напряжение опасность поражения электрическим током. Соблюдайте осторожность и носите соответствующие личные Средства индивидуальной защиты (СИЗ), в том числе средства защиты от высокого напряжения. перчатки и сапоги. Снимите все металлические украшения, включая часы и кольца. Изолируйте систему высокого напряжения в соответствии с указаниями Ford Emergency Response. Руководство для автомобиля. Несоблюдение этих инструкций может привести к серьезной травме или смерти.

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

УВЕДОМЛЕНИЕ: Высоковольтная батарея в аккумуляторном электромобиле (BEV), гибридный электромобиль (HEV) или гибридный электромобиль с подключаемым модулем (PHEV) могут быть затронуты и повреждены чрезмерно высокими температурами. температура в покрасочных камерах некоторых кузовных цехов может превышать 60°C (140°F). Поэтому во время окрасочных работ температура в покрасочной камере должна быть установлена ​​на уровне 60°C (140°F) или ниже, время выпекания 45 минут или меньше. Температура выше 60° C (140° F) или более длительная выпечка более чем на 45 минут потребуется извлечь высоковольтную батарею из автомобиль перед помещением в покрасочную камеру.

УВЕДОМЛЕНИЕ: Если температура отверждения при окраске превышает 60°C (140°F), Кольцо индикатора зарядного порта на автомобилях с подключаемым модулем необходимо снять.

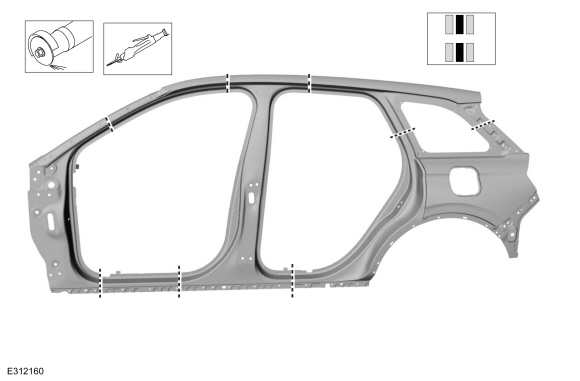

ПРИМЕЧАНИЕ: Заводские сварные швы могут быть заменены сопротивлением или металлом. Сварка электродами в среде инертного газа (MIG). Сварка сопротивлением не может быть размещена непосредственно над исходным местоположением. Они должны располагаться рядом с оригиналом. расположение и соответствие заводским сварным швам по количеству. Металлическая заглушка для инертного газа (MIG) сварные швы должны соответствовать заводским сварным швам как по расположению, так и по количеству.

ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

  1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

    См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
    См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).
  1. Обесточьте SRS.
    См.: Отключение дополнительной системы пассивной безопасности (SRS) (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
  1. Снимите подъемные ворота.
    См.: Задняя дверь (501-03 Замки кузова, снятие и установка).

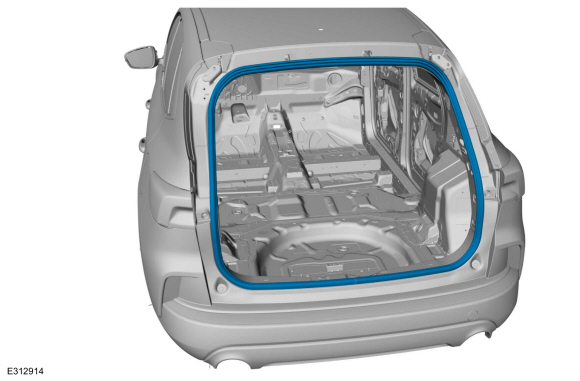

  1. Снимите уплотняющую полосу открывания подъемной двери.
  1. С обеих сторон:
    Снимите боковую шторку безопасности.
    См.: Боковая шторка безопасности (501-20B Дополнительная система пассивной безопасности, Снятие и установка).

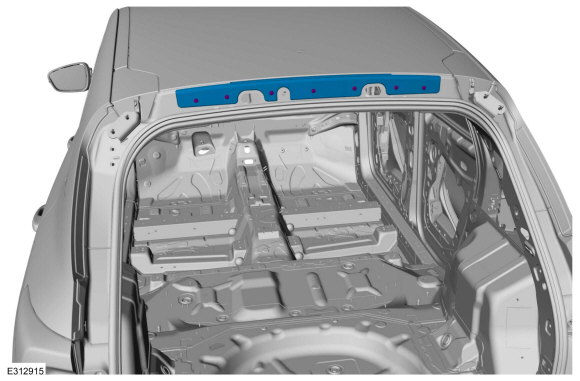

  1. Снимите заднюю крышку коллектора.
  1. Если есть:
    Снимите багажник на крыше.
    См.: Рейлинги на крыше (501-08 Внешняя отделка и украшения, снятие и установка).
  1. С обеих сторон:
    Снимите молдинги желобов крыши.
    См.: Молдинг крыши (501-08 Внешняя отделка и украшения, Снятие и установка).

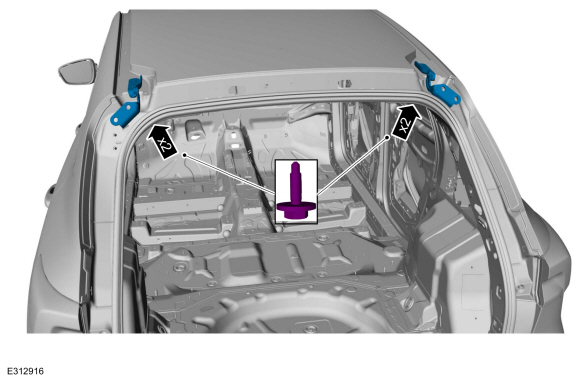

  1. С обеих сторон:
    Снимите петли подъемной двери.
  1. Снимите спутниковую антенну.
    См.: Спутниковое радио / Антенна глобальной системы позиционирования (GPS) (415-00 Информационно-развлекательная система - Общие сведения, Снятие и установка).

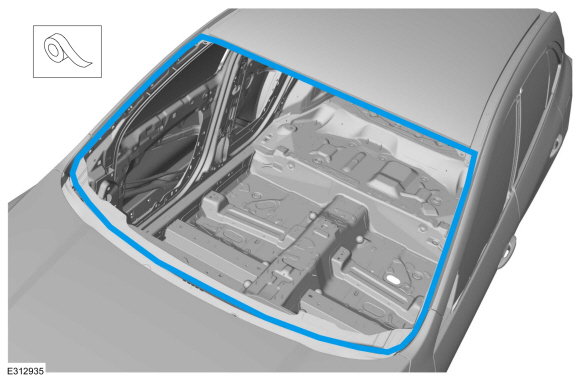

  1. Снимите ветровое стекло.
    См.: Фиксированное стекло (стекло 501-11, рамы и механизмы, общие процедуры).

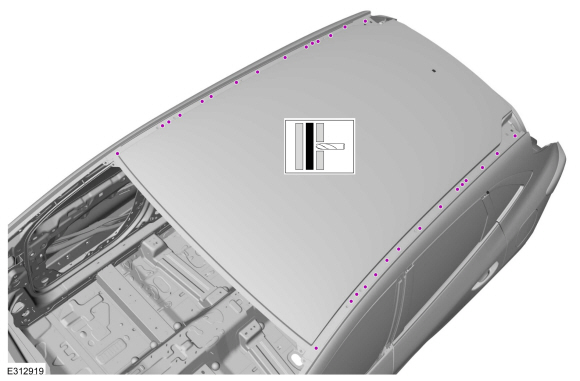

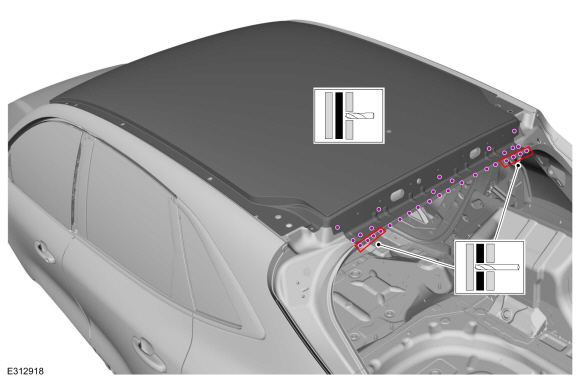

  1. Удалите сварные швы.
    Используйте общее оборудование: сверло для точечной сварки

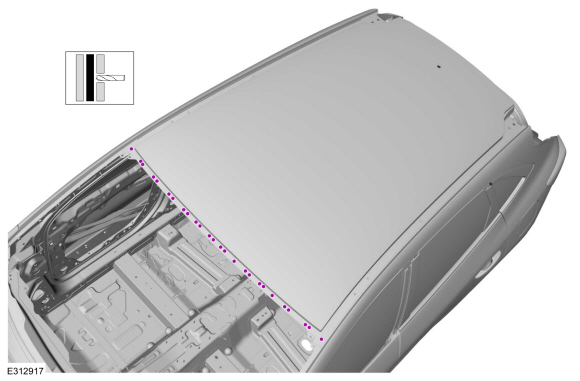

  1. Удалите сварные швы.
    Используйте общее оборудование: сверло для точечной сварки
  1. Удалите сварные швы.
    Используйте общее оборудование: сверло для точечной сварки
  1. ПРИМЕЧАНИЕ: Оставьте как можно больше пеноматериала, поглощающего шум, вибрацию и жесткость (NVH), на дугах крыши.

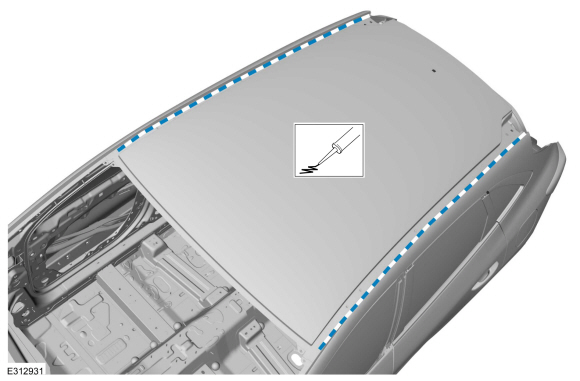

    Разрежьте материал NVH между панелью крыши и дугами крыши.
    Используйте общее снаряжение: нож

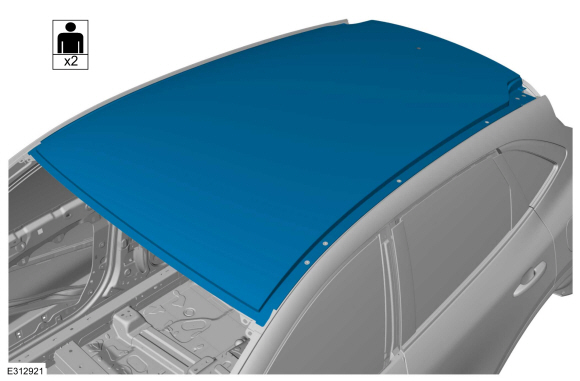

  1. С помощью помощника снимите панель крыши.

Монтаж

ПРЕДУПРЕЖДЕНИЕ: Электромобили, поврежденные в результате аварии, могли быть скомпрометированы системы безопасности высокого напряжения и представляют потенциально высокое напряжение опасность поражения электрическим током. Соблюдайте осторожность и носите соответствующие личные Средства индивидуальной защиты (СИЗ), в том числе средства защиты от высокого напряжения. перчатки и сапоги. Снимите все металлические украшения, включая часы и кольца. Изолируйте систему высокого напряжения в соответствии с указаниями Ford Emergency Response. Руководство для автомобиля. Несоблюдение этих инструкций может привести к серьезной травме или смерти.

УВЕДОМЛЕНИЕ: Аккумуляторный электромобиль (BEV), гибридный электромобиль (HEV) и подключаемый гибридный электромобиль (PHEV) содержат высоковольтную батарея. Перед резкой или сваркой вблизи высоковольтной батареи необходимо быть удалены во избежание повреждений.

УВЕДОМЛЕНИЕ: Высоковольтная батарея в аккумуляторном электромобиле (BEV), гибридный электромобиль (HEV) или гибридный электромобиль с подключаемым модулем (PHEV) могут быть затронуты и повреждены чрезмерно высокими температурами. температура в покрасочных камерах некоторых кузовных цехов может превышать 60°C (140°F). Поэтому во время окрасочных работ температура в покрасочной камере должна быть установлена ​​на уровне 60°C (140°F) или ниже, время выпекания 45 минут или меньше. Температура выше 60° C (140° F) или более длительная выпечка более чем на 45 минут потребуется извлечь высоковольтную батарею из автомобиль перед помещением в покрасочную камеру.

УВЕДОМЛЕНИЕ: Если температура отверждения при окраске превышает 60°C (140°F), Кольцо индикатора зарядного порта на автомобилях с подключаемым модулем необходимо снять.

ПРИМЕЧАНИЕ: Заводские сварные швы могут быть заменены сопротивлением или металлом. Сварка электродами в среде инертного газа (MIG). Сварка сопротивлением не может быть размещена непосредственно над исходным местоположением. Они должны располагаться рядом с оригиналом. расположение и соответствие заводским сварным швам по количеству. Металлическая заглушка для инертного газа (MIG) сварные швы должны соответствовать заводским сварным швам как по расположению, так и по количеству.

ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

  1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

    См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).
    См.: Меры предосторожности для здоровья и безопасности высоковольтных систем — Обзор (100-00 Общая информация, описание и эксплуатация).
  1. Меры предосторожности для здоровья и безопасности.
    См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).

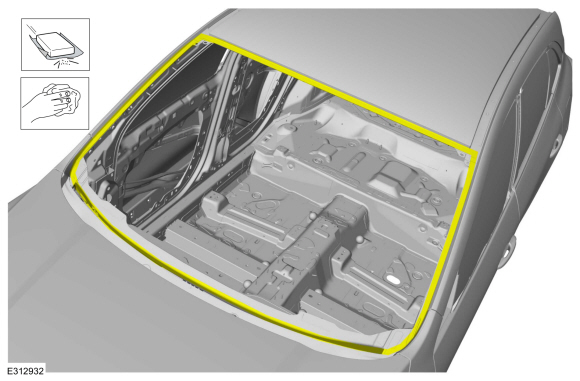

  1. Отшлифуйте, чтобы удалить старый клей, герметик и очистите.
  1. Сверло для отверстий под сварку.
    Используйте общее оборудование: сверло 8 мм.

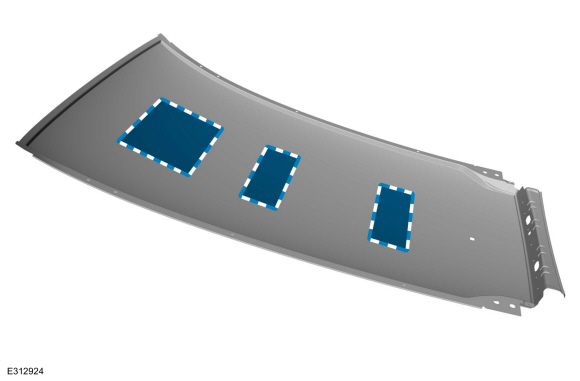

  1. Установите локально полученные исправления NVH.
  1. С помощью помощника установите панель крыши.

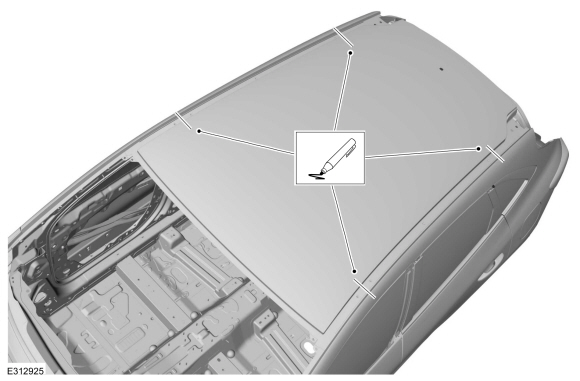

  1. Правильно расположите и отметьте панель крыши.
  1. С помощью помощника снимите панель крыши.

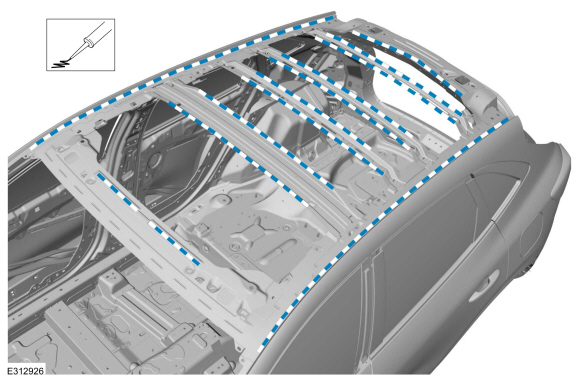

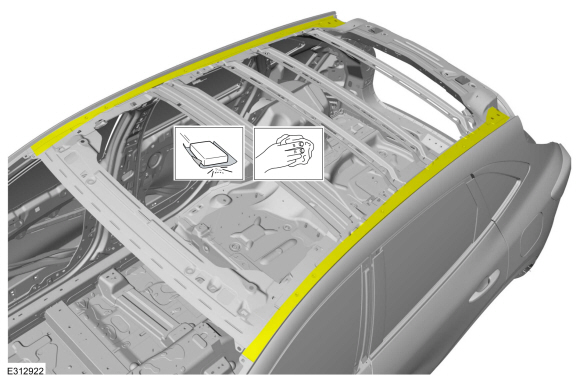

  1. Нанесите клей.
    Материал: Металлический клей / TA-1, TA-1-B, 3M™ 08115, LORD Fusor® 108B, Henkel Teroson EP 5055
  1. С помощью помощника установите панель крыши.
  1. ПРИМЕЧАНИЕ: Не поднимайте панель с корпуса после установки. Если панель требует изменения положения, сдвиньте панель в правильное положение. расположение.

    ПРИМЕЧАНИЕ: Обеспечьте полный контакт клея во всех местах, при необходимости нанесите дополнительное количество клея.

    ПРИМЕЧАНИЕ: Не удаляйте излишки клея, выдавливайте. Разгладьте область канавы крыши, чтобы действовать как герметик.

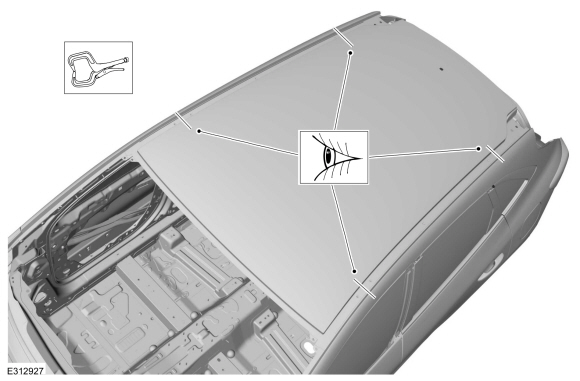

    Правильно расположите и закрепите панель крыши.
    Используйте общее оборудование: плоскогубцы с фиксатором

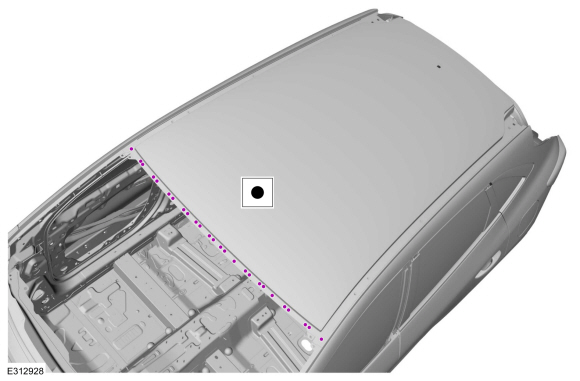

  1. Установите сварные швы.
    Используйте основное оборудование: оборудование для контактной точечной сварки.
  1. Установите сварные швы.
    Используйте основное оборудование: оборудование для контактной точечной сварки.

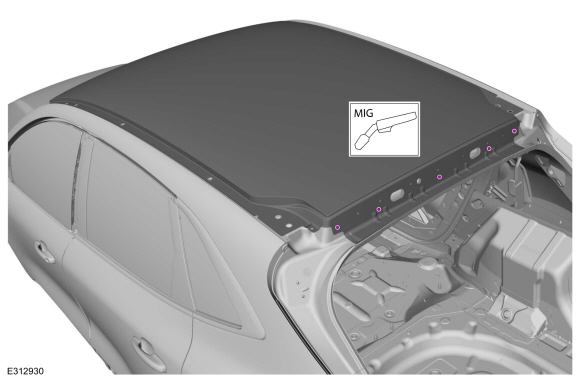

  1. Установите сварные швы.
    Используйте общее оборудование: Сварочное оборудование MIG/MAG
  1. Обработайте металлом все сварные швы по мере необходимости, используя стандартные методы и материалы для отделки металла.
  1. Герметизация шва:
    Все швы должны быть загерметизированы до производственного уровня.
    Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM
  1. Отшлифуйте, чтобы удалить электронное покрытие, старый клей и очистите.
  1. Нанесите одобренную Ford грунтовку на основе эпоксидной смолы и дайте высохнуть.
  1. Замаскируйте область.
  1. Отремонтируйте весь ремонт, используя одобренную Ford систему окраски и стандартные методы окраски.
  1. Раскройте область.
  1. Установите ветровое стекло.
    См.: Фиксированное стекло (стекло 501-11, рамы и механизмы, общие процедуры).
  1. Установите спутниковую антенну.
    См.: Спутниковое радио / Антенна глобальной системы позиционирования (GPS) (415-00 Информационно-развлекательная система - Общие сведения, Снятие и установка).
  1. Установите петли подъемных ворот.
    Крутящий момент: 22 фунт-фута (30 Нм)
  1. С обеих сторон:
    Установите молдинг желоба крыши.
    См.: Молдинг крыши (501-08 Внешняя отделка и украшения, Снятие и установка).
  1. С обеих сторон:
    Установите боковую шторку безопасности.
    См.: Боковая шторка безопасности (501-20B Дополнительная система пассивной безопасности, Снятие и установка).
  1. Если есть:
    Установите багажник на крышу.
    См.: Рейлинги на крыше (501-08 Внешняя отделка и украшения, снятие и установка).
  1. Установите подъемные ворота.
    См.: Задняя дверь (501-03 Замки кузова, снятие и установка).
  1. Установите уплотнительную планку подъемной двери.
  1. Выровняйте подъемные ворота.
    См.: Выравнивание задней поднимающейся двери (501-03 Закрытие кузова, Общие процедуры).
  1. Установите заднюю крышку коллектора.
  1. Перезагрузите SRS.
    См.: Дополнительная система пассивной безопасности (SRS) Модернизация (501-20B Дополнительная система пассивной безопасности, Общие процедуры).
