Ford Escape: Усилитель руля / Снятие и установка — пыльник рулевого механизма

Специальные инструменты) / Общее оборудование

Плоскогубцы для зажима ботинка

Материалы

Имя Спецификация
Смазка Motorcraft® Premium с длительным сроком службы
XG-1-E1
ЭСА-M1C75-B

Удаление

ПРИМЕЧАНИЕ: Показана левая (левая) сторона, правая (правая) сторона аналогична.

  1. Снимите наконечник рулевой тяги.
    См.: Наконечник рулевой тяги (211-02 Усилитель рулевого управления, снятие и установка).

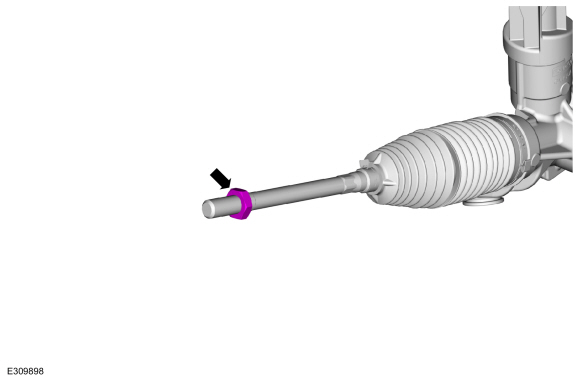

  1. ПРИМЕЧАНИЕ: Сосчитайте и запишите количество оборотов, необходимое для снимите контргайку с наконечника рулевой тяги для справки во время установки.

    Снимите контргайку наконечника рулевой тяги.

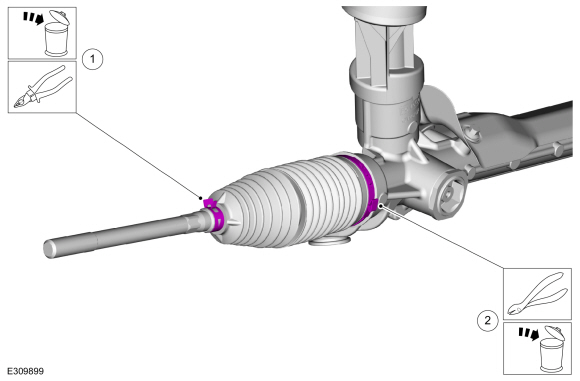

    1. Снимите и выбросьте внешний хомут чехла рулевого механизма.
    1. Снимите и выбросьте внутренний хомут чехла рулевого механизма.

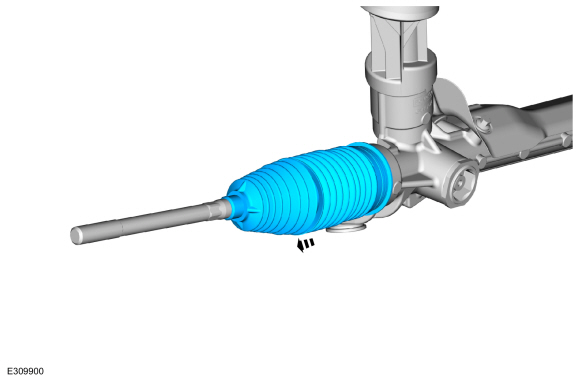

  1. Снимите пыльник рулевого механизма.

Монтаж

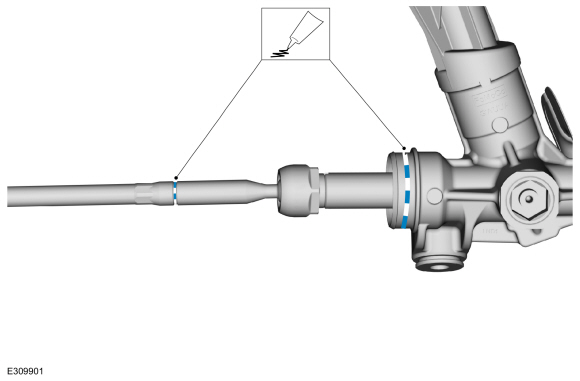

  1. Нанесите указанную смазку на рулевое управление. поверхность сопряжения шестерни с чехлом сильфона и канавка чехла сильфона на внутренней рулевая тяга.
    Материал: Motorcraft® Premium Long-Life Grease / XG-1-E1 (ЕСА-M1C75-B)

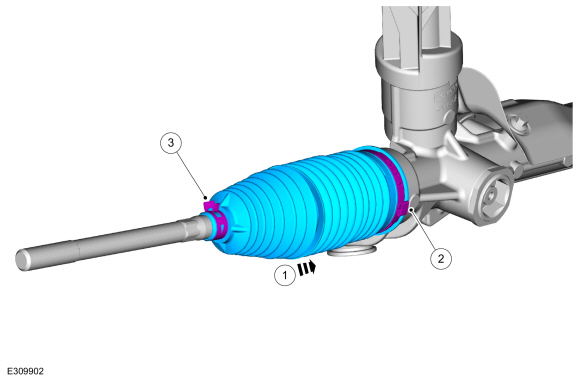

  1. ПРИМЕЧАНИЕ: Убедитесь, что чехол сильфона рулевого механизма правильно расположен над буртиком корпуса рулевого механизма и канавкой во внутренней рулевой тяге.

    1. Установить пыльник рулевого механизма.
    1. Установите новый внутренний хомут чехла рулевого механизма.
      Используйте общее оборудование: клещи для зажима ботинка
    1. Установите новый внешний хомут чехла рулевого механизма.
  1. Установите конец рулевой тяги.
    См.: Наконечник рулевой тяги (211-02 Усилитель рулевого управления, снятие и установка).
