Ford Explorer: Двигатель — 2,3 л EcoBoost (201 кВт/273 л.с.) / Описание и работа — вид компонентов двигателя
Руководство по эксплуатации Форд Эксплорер 2020-2023 гг.
/
Силовой агрегат
/
Двигатель
/
Двигатель — 2,3 л EcoBoost (201 кВт/273 л.с.)
/ Описание и работа — вид компонентов двигателя

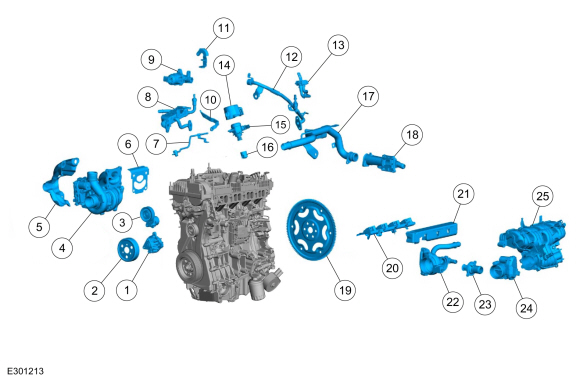

Двигатель — внешние компоненты
.jpg)
| Элемент | номер части | Описание |
|---|---|---|
| 1 | 85018501 | Насос охлаждающей жидкости |
| 2 | 85098509 | Шкив насоса охлаждающей жидкости |
| 3 | 6А2286А228 | Натяжитель ремня привода вспомогательных агрегатов |
| 4 | 9Г4389Г438 | Турбокомпрессор |
| 5 | 9Г4799Г479 | Теплозащитный экран турбокомпрессора |
| 6 | 94489448 | Прокладка турбокомпрессора |
| 7 | 8Б5358Б535 | Выходная трубка охлаждающей жидкости |
| 8 | 9Ф4649Ф464 | Охладитель системы рециркуляции отработавших газов (EGR) |
| 9 | 9Д4759Д475 | клапан рециркуляции отработавших газов |
| 10 | 9Ф4659Ф465 | Кронштейн охладителя EGR |
| 11 | 9Д4849Д484 | Кронштейн клапана EGR |
| 12 | 9E4699E469 | впускной патрубок рециркуляции ОГ |
| 13 | 9J4339J433 | датчик рециркуляции отработавших газов |
| 14 | 9C3749C374 | Крышка топливного насоса высокого давления |
| 15 | 9Д3769Д376 | Топливный насос высокого давления |
| 16 | 9C5879C587 | Толкатель топливного насоса высокого давления |
| 17 | 85948594 | Трубка охлаждающей жидкости |
| 18 | 8К5568К556 | Выход охлаждающей жидкости |
| 19 | 63756375 | Гибкая пластина |
| 20 | 9F7979F797 | Топливная рампа |
| 21 | 9У5509У550 | Щит топливной рейки |
| 22 | 8C5018C501 | Адаптер насоса охлаждающей жидкости |
| 23 | 85758575 | Сборка термостата |
| 24 | 9E9269E926 | Дроссельная заслонка |
| 25 | 94249424 | Впускной коллектор |

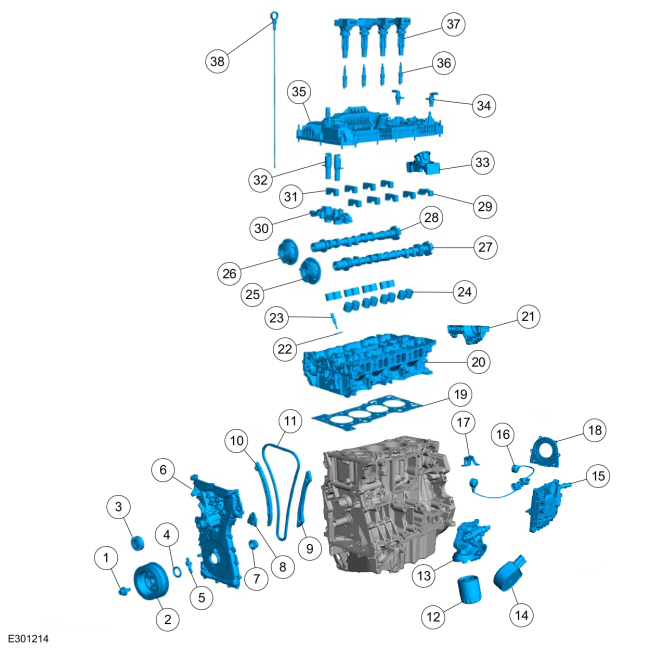

Двигатель — передняя и верхняя части
.jpg)
| Элемент | номер части | Описание |
|---|---|---|
| 1 | 6К3406К340 | Болт шкива коленчатого вала |
| 2 | 63166316 | Демпфер коленчатого вала |
| 3 | 19А21619А216 | Натяжной ролик ремня привода вспомогательных агрегатов |
| 4 | 67006700 | Передний сальник коленчатого вала |
| 5 | 6C3156C315 | Датчик положения коленчатого вала (CKP) |
| 6 | 60196019 | Передняя крышка двигателя |
| 7 | 63066306 | Звездочка коленчатого вала |
| 8 | 6К2546К254 | Натяжитель цепи ГРМ |
| 9 | 6К2976К297 | Направляющая цепи ГРМ |
| 10 | 6К2556К255 | Рычаг натяжителя цепи ГРМ |
| 11 | 62686268 | Временная цепь |
| 12 | 67146714 | Масляный фильтр |
| 13 | 68816881 | Адаптер масляного фильтра |
| 14 | 6А6426А642 | Масляный радиатор, если есть |
| 15 | 6А7856А785 | Маслоотделитель вентиляции картера |
| 16 | 12А69912А699 | Датчик детонации (KS) (требуется 2 шт.) |
| 17 | 8К5748К574 | Кронштейн шланга охлаждающей жидкости |
| 18 | 6К3186К318 | Задний сальник коленвала |
| 19 | 60516051 | Прокладка головки |
| 20 | 60496049 | Крышка цилиндра |
| 21 | 6P0366P036 | Крышка головки цилиндров в сборе |
| 22 | 9А4629А462 | Теплозащитный экран датчика температуры головки цилиндров (CHT) |
| 23 | 6G0046G004 | Датчик ТГЦ |
| 24 | 65006500 | Толкатель клапана (требуется 16) |
| 25 | 6C5246C524 | Блок изменения фаз газораспределения на впуске (VCT) |
| 26 | 6C5256C525 | Блок изменения фаз газораспределения выпускных клапанов (VCT) |
| 27 | 6А2716А271 | Распределительный вал (впускной) |
| 28 | 6А2726А272 | Распределительный вал (выпускной) |
| 29 | — | Крышка заднего подшипника впускного распредвала (деталь 6049) |
| 30 | — | Крышка переднего подшипника распредвала (деталь 6049) |
| 31 | — | Крышка подшипника распределительного вала (часть 6049) (требуется 8) |
| 32 | 6Б2976Б297 | Электромагнитный клапан регулирования фаз газораспределения (VCT) (требуется 2) |
| 33 | 9А4139А413 | Блок привода топливного насоса высокого давления |
| 34 | 12К07312К073 | Датчик положения распределительного вала (CMP) (требуется 2) |
| 35 | 6К2716К271 | Крышка клапана |
| 36 | 1240512405 | Свеча зажигания (необходимо 4 шт.) |
| 37 | 12А36612А366 | Катушка зажигания на свечах (необходимо 4 шт.) |
| 38 | 67506750 | Индикатор масла |

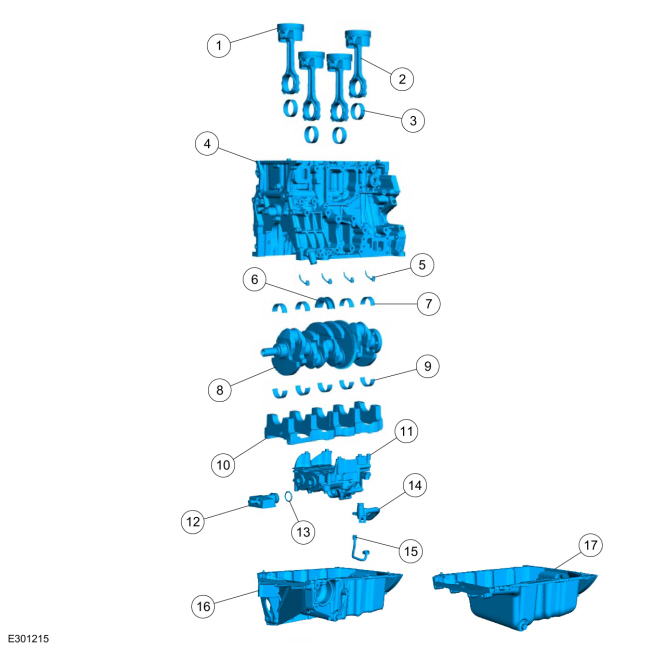

Двигатель — Компоненты нижнего блока
.jpg)
| Элемент | номер части | Описание |
|---|---|---|
| 1 | 61106110 | Поршень (требуется 4 шт.) |
| 2 | 62006200 | Шатун (требуется 4 шт.) |
| 3 | 62116211 | Подшипник шатуна (требуется 8 шт.) |
| 4 | 60106010 | Цилиндрический блок |
| 5 | 6К8686К868 | Клапан маслоохладителя поршня (требуется 4 шт.) |
| 6 | 63376337 | Коренной упорный подшипник коленчатого вала блока цилиндров |
| 7 | 63336333 | Коренной подшипник коленчатого вала блока цилиндров (требуется 4 шт.) |
| 8 | 63006300 | Коленчатый вал в сборе |
| 9 | 6А3386А338 | Коренной подшипник балки коленчатого вала (требуется 5 шт.) |
| 10 | — | Главная несущая балка (часть 6010) |
| 11 | 6К3606К360 | Уравновешивающий вал и масляный насос в сборе |
| 12 | 66226622 | Экран масляного насоса и крышка в сборе |
| 13 | 66256625 | Экран масляного насоса и крышка в сборе Уплотнительное кольцо |
| 14 | 67166716 | Входная трубка масляного фильтра |
| 15 | 67186718 | Выходная трубка масляного фильтра |
| 16 | 66756675 | Масляный поддон (полный привод) |
| 17 | 66756675 | Масляный поддон (задний привод) |
Описание и работа - Двигатель - Обзор
Обзор
Двигатель 2,3 л GTDI, который также можно описать следующими терминами:
GTDI — бензиновый двигатель с турбонаддувом и непосредственным впрыском
DI — прямой впрыск
Ti-VCT - Двойной независимый регулируемый распред..
